| Techninis parametras | PBM-32 | PBM-32E |
|---|---|---|
| Maks. vamzdžio skersmuo | Ø32 mm | Ø32 mm |
| Maks. sienelės storis | 3 mm | 3 mm |
| Maks. lenkimo spindulys | 275 mm | 275 mm |
| Maks. lenkimo kampas | 190° | 190° |
| Lenkimo greitis | 8,5 aps./min. | 8,5 aps./min. |
| Lenkimo variklio galia | 2,2 kW | 2,2 kW |
| Vamzdžio paėmimo ilgis | 2000 mm | 2000 mm |
| Staklių plotis | 1000 mm | 1000 mm |
| Staklių ilgis | 2300 mm | 2300 mm |
| Staklių aukštis | 1050 mm | 1050 mm |
| Staklių svoris | 300 kg | 300 kg |
| Matmenų nustatymas | Rankinis | 4 padėčių reguliuojama atrama |
| Jutiklinis ekranas | – | 7″ OMRON |
| PLC valdymas | – | OMRON |
| Programų atmintis | – | 100 |
| Nuoseklūs lenkimai | – | Iki 10 |
VAMZDŽIŲ LENKIMO STAKLĖS PBM-32 | PBM-32E
Gamintojas:
Teirautis dėl prekės:
Ieškote įsigyti įvairių įrankių prie staklių? Kviečiame apsilankyti mūsų e. parduotuvėje:
Įrankiai staklėmsKOMPLEKTACIJA
PBM-32
• Rankinis matmenų nustatymas
• Stabdomas lenkimo variklis tiksliam lenkimui
• Lenkimo įrankių lentyna
PBM-32E
• 7″ spalvotas OMRON jutiklinis ekranas
• OMRON PLC valdymo sistema
• 100 programų atmintis
• Iki 10 nuoseklių lenkimų vienoje programoje
• 4 padėčių reguliuojama matavimo atrama
• Lenkimo įrankių lentyna

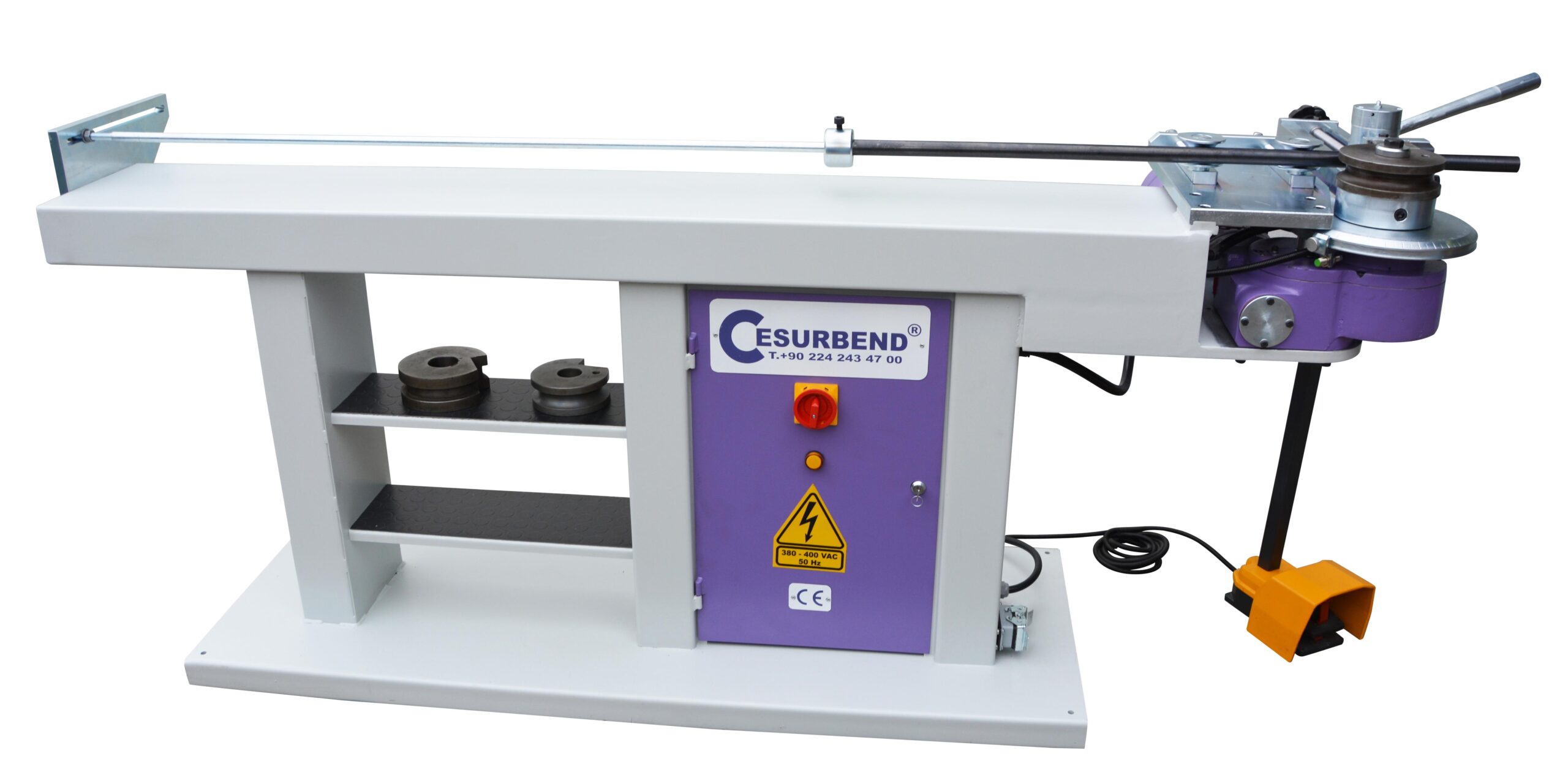

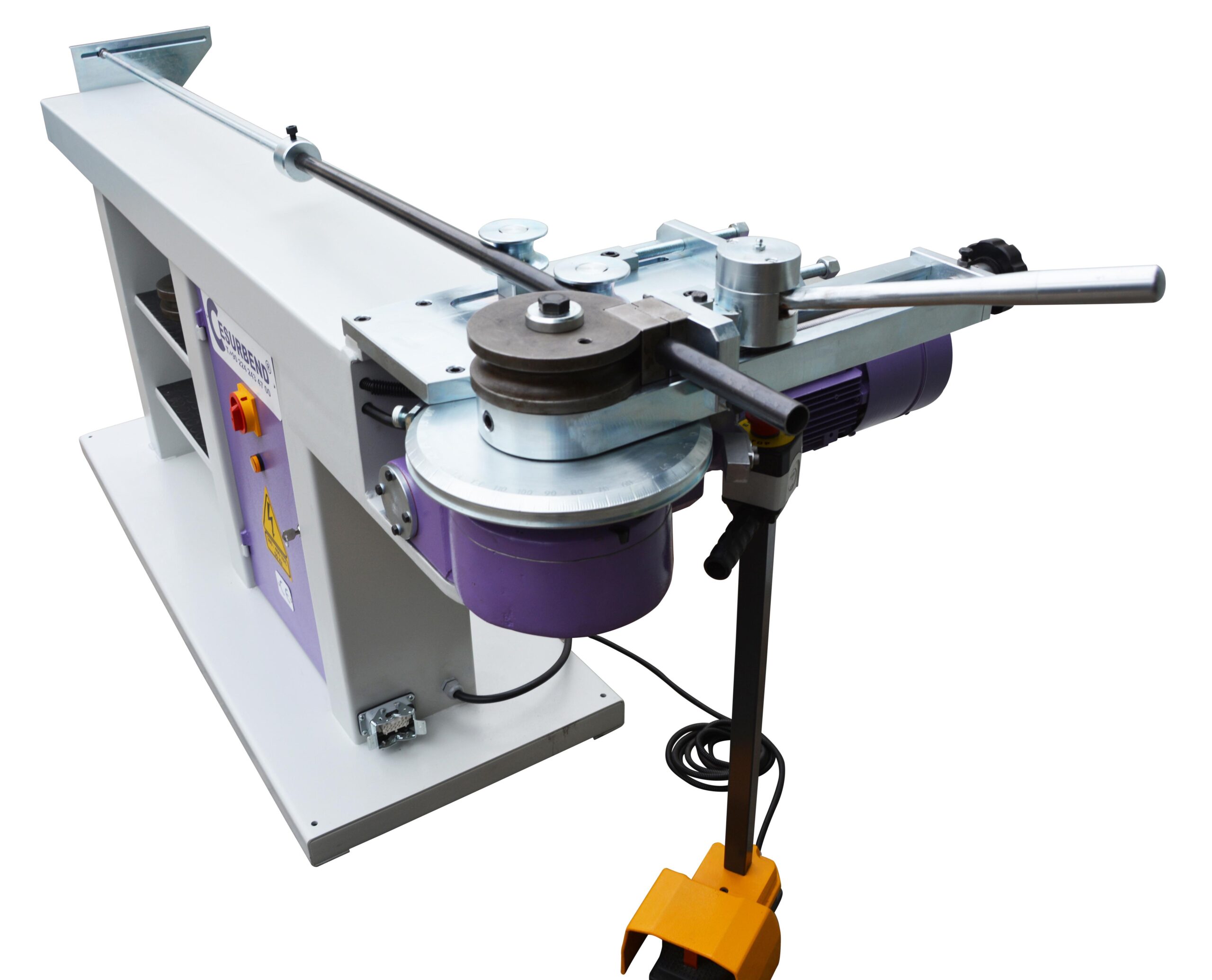

CESURBEND PBM-32 PBM-32E vamzdžių lenkimo staklės – kompaktiškos dorninės vamzdžių ir profilių lenkimo staklės, skirtos tiksliam vamzdžių lenkimui iki Ø32 mm skersmens ir iki 3 mm sienelės storio. Seriją sudaro du modeliai – PBM-32 su rankiniu matmenų nustatymu ir programuojama PBM-32E versija su PLC valdymu.
Abiejų modelių pagrindiniai lenkimo pajėgumai yra vienodi. Maksimalus vamzdžio skersmuo – Ø32 mm, maksimalus sienelės storis – 3 mm, maksimalus lenkimo spindulys – 275 mm, o maksimalus lenkimo kampas – 190°. Vamzdžio paėmimo ilgis siekia 2000 mm.

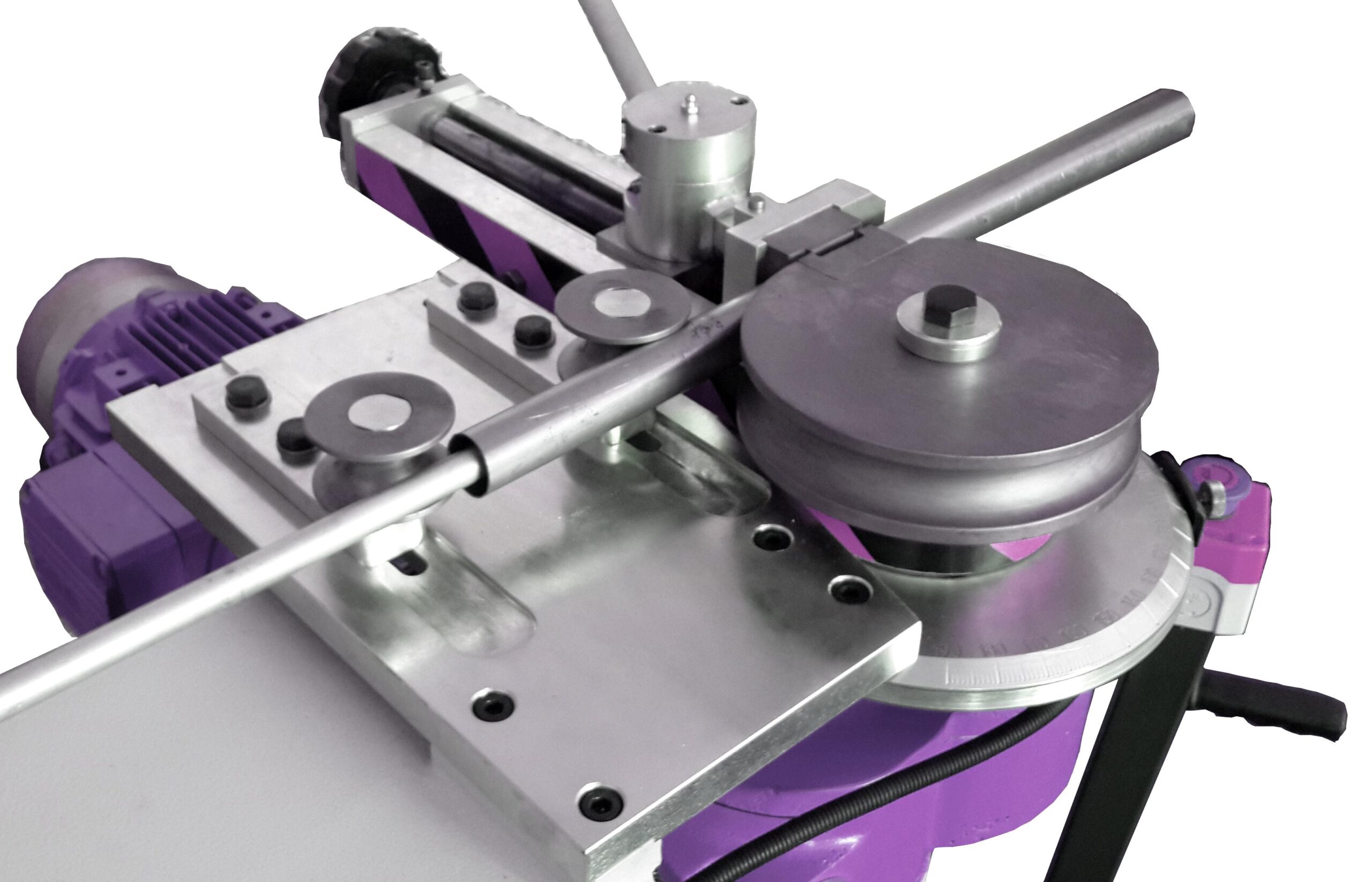

Staklėse naudojama dorninė vamzdžių lenkimo technologija. Dornas lenkimo metu palaiko vamzdį iš vidaus ir padeda sumažinti jo skerspjūvio deformaciją. Tokia konstrukcija ypač naudinga lenkiant plonasienius vamzdžius arba atliekant darbus, kuriuose svarbi gera galutinio gaminio geometrija.
PBM-32 yra paprastesnė serijos versija. Matmenys nustatomi rankiniu būdu, o stabdomas lenkimo variklis užtikrina tikslų lenkimo mechanizmo sustabdymą. Staklėse taip pat įrengta lenkimo įrankių lentyna. PBM-32 tinkamos vienetinei ir mažų bei vidutinių serijų gamybai, kai nereikalingas programuojamas kelių nuoseklių lenkimų valdymas.
PBM-32E turi išplėstą elektroninę valdymo sistemą. Joje įrengtas 7 colių spalvotas OMRON jutiklinis ekranas ir OMRON PLC valdiklis. Valdymo sistemoje galima išsaugoti iki 100 programų ir vienoje programoje nustatyti iki 10 nuoseklių lenkimų.
PBM-32E taip pat komplektuojama su keturių padėčių reguliuojama matavimo atrama. Ji palengvina ruošinio pozicionavimą atliekant kelis nuoseklius lenkimus ir padeda užtikrinti vienodesnius atstumus tarp lenkimo vietų.
Abiejų modelių lenkimo greitis – 8,5 aps./min., o lenkimo variklio galia – 2,2 kW. Staklių matmenys yra 2300 × 1000 × 1050 mm, svoris – 300 kg.
CESURBEND PBM-32 PBM-32E vamzdžių lenkimo staklės gali būti naudojamos metalo konstrukcijų, baldų, turėklų, transporto įrangos ir kitų vamzdinių detalių gamybai. PBM-32 yra paprastesnis mechaninis sprendimas, o PBM-32E labiau pritaikyta pasikartojančiai gamybai, kai reikalingas programų išsaugojimas ir nuoseklių lenkimų valdymas.
