| Techninis parametras | PBH-32 | PBH-32E |
|---|---|---|
| Maks. vamzdžio skersmuo – konstrukcinis plienas | Ø32 mm | Ø32 mm |
| Maks. sienelės storis | 3 mm | 3 mm |
| Maks. lenkimo spindulys | 275 mm | 275 mm |
| Maks. lenkimo kampas | 190° | 190° |
| Lenkimo greitis | 8,5 aps./min. | 8,5 aps./min. |
| Hidraulinio variklio galia | 1,5 kW | 1,5 kW |
| Lenkimo variklio galia | 2,2 kW | 2,2 kW |
| Vamzdžio paėmimo ilgis | 2000 mm | 2000 mm |
| Staklių plotis | 1000 mm | 1000 mm |
| Staklių ilgis | 2300 mm | 2300 mm |
| Staklių aukštis | 1050 mm | 1050 mm |
| Staklių svoris | 400 kg | 400 kg |
| Hidraulinis prispaudimas | Taip | Taip |
| Matmenų nustatymas | Rankinis | 4 padėčių reguliuojama atrama |
| Jutiklinis ekranas | – | 7″ OMRON |
| PLC | – | OMRON |
| Programų atmintis | – | 100 |
| Nuoseklūs lenkimai | – | Iki 10 |

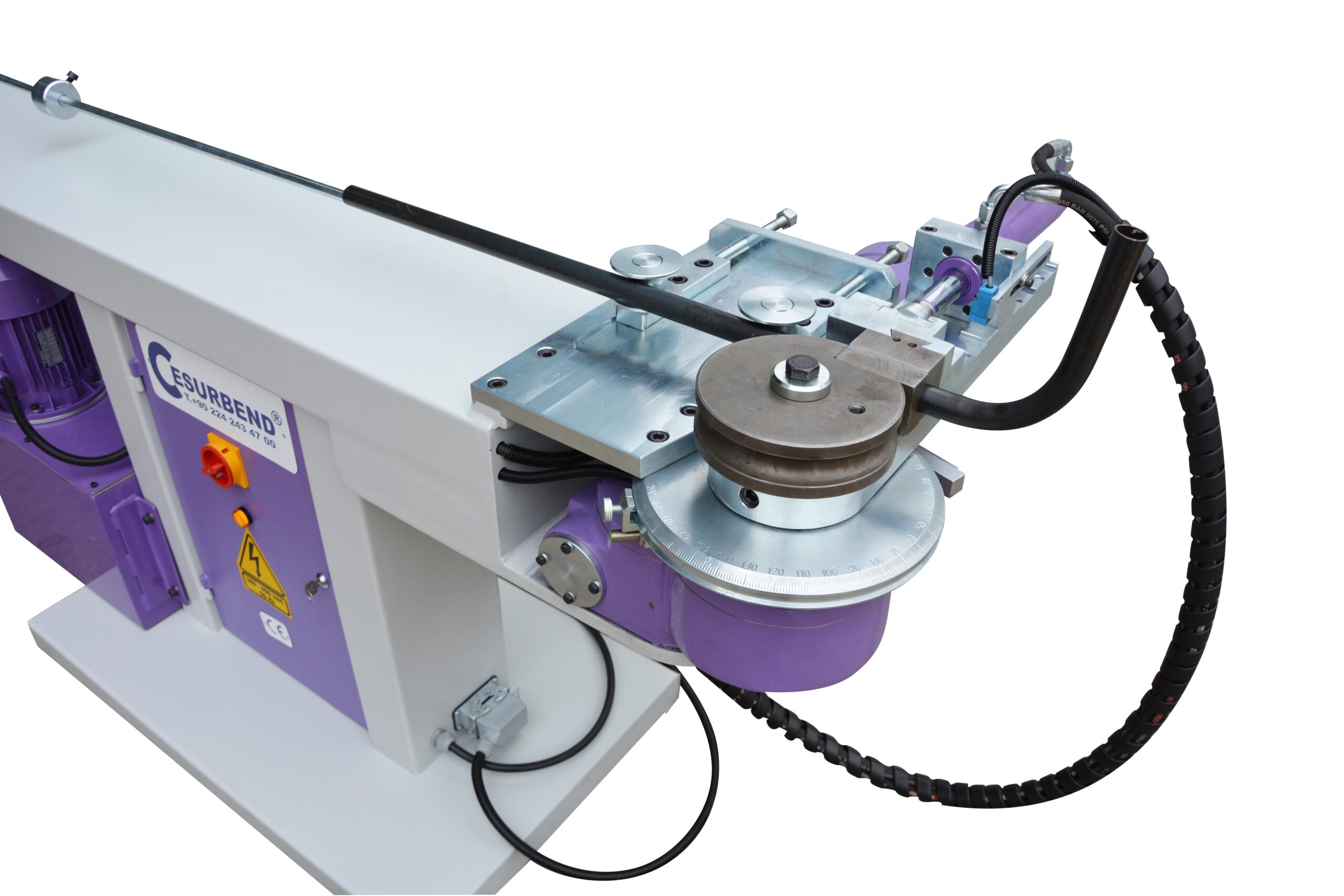

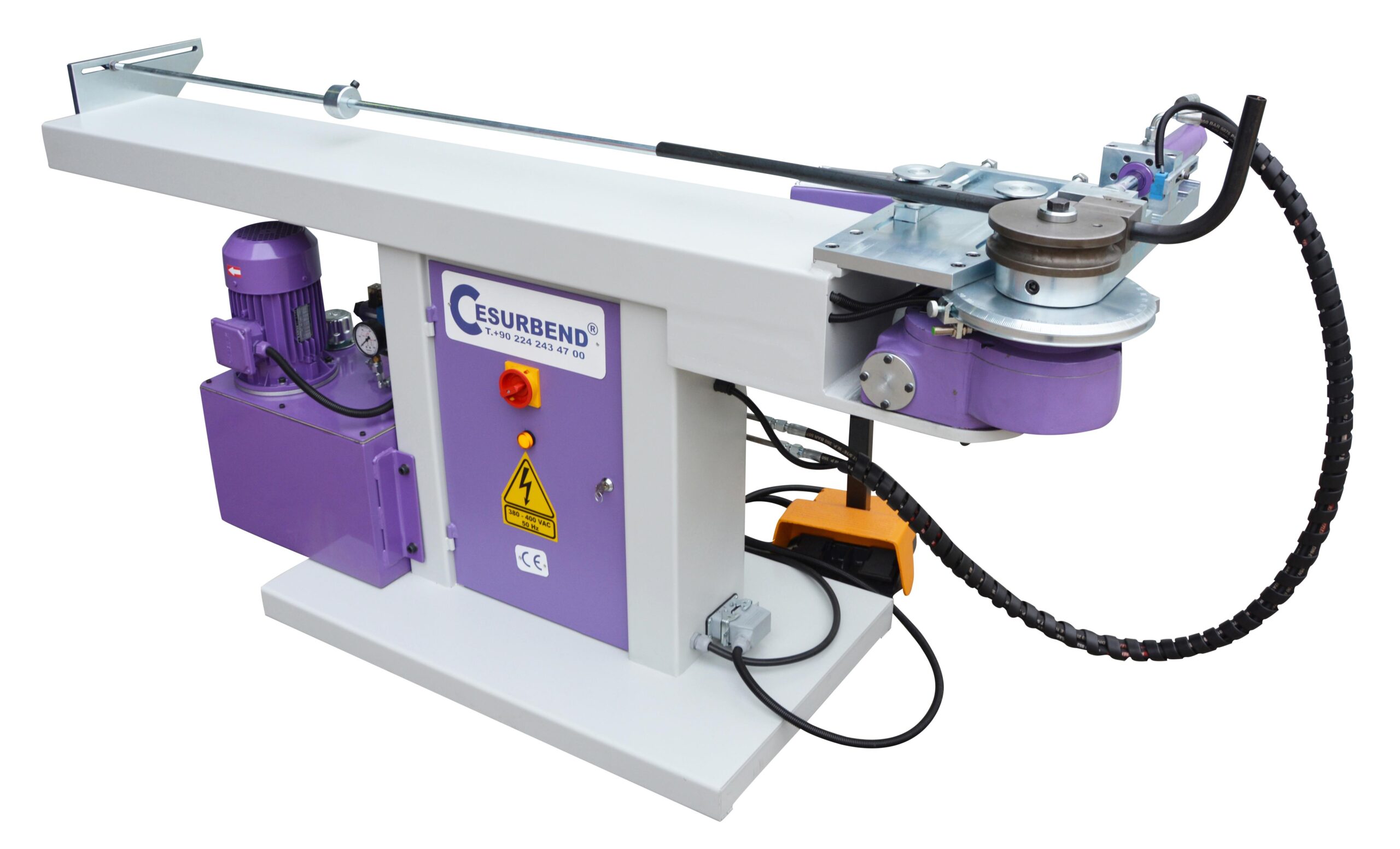

VAMZDŽIŲ LENKIMO STAKLĖS PBH-32 | PBH-32E
Gamintojas:
Teirautis dėl prekės:
Ieškote įsigyti įvairių įrankių prie staklių? Kviečiame apsilankyti mūsų e. parduotuvėje:
Įrankiai staklėmsSTANDARTINĖ KOMPLETACIJA
PBH-32
• Hidraulinė vamzdžio prispaudimo sistema
• Stabdomas lenkimo variklis tiksliam lenkimui
• Rankinis matmenų nustatymas
PBH-32E
• Hidraulinė vamzdžio prispaudimo sistema
• Stabdomas lenkimo variklis tiksliam lenkimui
• 7″ spalvotas OMRON jutiklinis ekranas
• OMRON PLC valdymo sistema
• 100 programų atmintis
• Iki 10 nuoseklių lenkimų vienoje programoje
• 4 padėčių reguliuojama matavimo atrama
CESURBEND PBH-32 | PBH-32E vamzdžių lenkimo staklės – kompaktiškos dorninės vamzdžių ir profilių lenkimo staklės, skirtos konstrukcinio plieno vamzdžiams iki Ø32 mm skersmens ir iki 3 mm sienelės storio. Seriją sudaro PBH-32 ir labiau automatizuota PBH-32E versija.
Abiejų modelių pagrindiniai techniniai pajėgumai yra vienodi. Maksimalus lenkimo spindulys siekia 275 mm, maksimalus lenkimo kampas – 190°, o vamzdžio paėmimo ilgis – 2000 mm.
PBH serijoje naudojamas hidraulinis vamzdžio prispaudimas. Staklėse taip pat įrengtas stabdomas lenkimo variklis, skirtas tikslesniam lenkimo kampo pozicionavimui. Hidraulinės sistemos variklio galia yra 1,5 kW, o lenkimo variklio – 2,2 kW.
PBH-32 yra paprastesnė serijos versija. Joje naudojamas rankinis matmenų nustatymas. Šis modelis tinkamas dirbtuvėms ir gamybai, kurioje apdirbamų detalių serijos nėra didelės ir nereikalingas programuojamas kelių nuoseklių lenkimų valdymas.
PBH-32E išlaiko tuos pačius pagrindinius lenkimo pajėgumus, tačiau turi išplėstą elektroninę valdymo sistemą. Staklėse įrengtas 7 colių spalvotas OMRON jutiklinis ekranas ir OMRON PLC valdiklis.
PBH-32E valdymo sistemoje galima išsaugoti iki 100 programų. Vienoje programoje galima nustatyti iki 10 nuoseklių lenkimų. Tai palengvina pasikartojančių detalių gamybą ir sumažina poreikį kiekvieną kartą iš naujo nustatyti lenkimo parametrus.
PBH-32E taip pat turi keturių padėčių reguliuojamą matavimo atramą, kuri padeda operatoriui tiksliau nustatyti atstumus tarp atskirų lenkimų.
Abiejų modelių lenkimo greitis yra 8,5 aps./min. Staklių matmenys – 2300 × 1000 × 1050 mm, o svoris – 400 kg.
CESURBEND PBH-32 | PBH-32E vamzdžių lenkimo staklės tinkamos metalo konstrukcijų, baldų, transporto įrangos ir kitų vamzdinių detalių gamybai. PBH-32 yra paprastesnis pasirinkimas standartiniams lenkimo darbams, o PBH-32E labiau pritaikyta pasikartojančiai gamybai, kur svarbus programų išsaugojimas ir kelių nuoseklių lenkimų atlikimas.
Brand
CESURBEND
