STANDARTINĖ KOMPLEKTACIJA
PBNC-90
• 7″ spalvotas OMRON jutiklinis ekranas
• OMRON PLC valdymo sistema
• 100 programų atmintis
• Iki 15 nuoseklių lenkimų vienoje programoje
• Hidraulinė stūmiklio sistema
• 4 padėčių reguliuojama matavimo atrama
• Tiesioginės pavaros reduktorinė sistema
• 4 hidraulinių cilindrų sistema
• Dorninė vamzdžių lenkimo sistema
PBNC-90A
• 7″ spalvotas OMRON jutiklinis ekranas
• OMRON PLC valdymo sistema
• Rankinis vamzdžio padavimas su skaitmenine kontrole
• Servo varikliu valdoma vamzdžio pasukimo ašis
• Hidraulinis vamzdžio griebtuvas
• Tiesioginės pavaros reduktorinė sistema
• 5 hidraulinių cilindrų sistema
• Dorninė vamzdžių lenkimo sistema

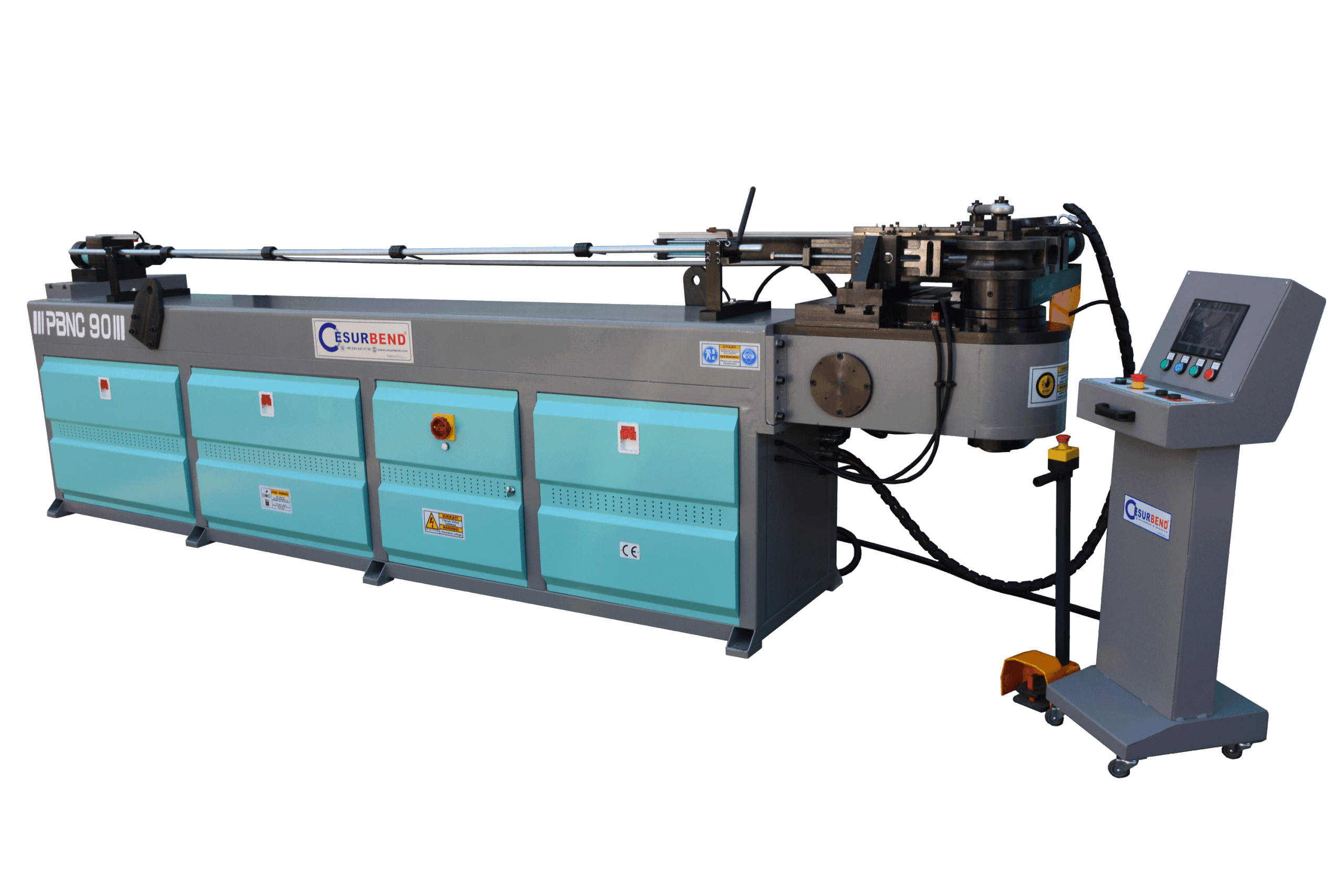

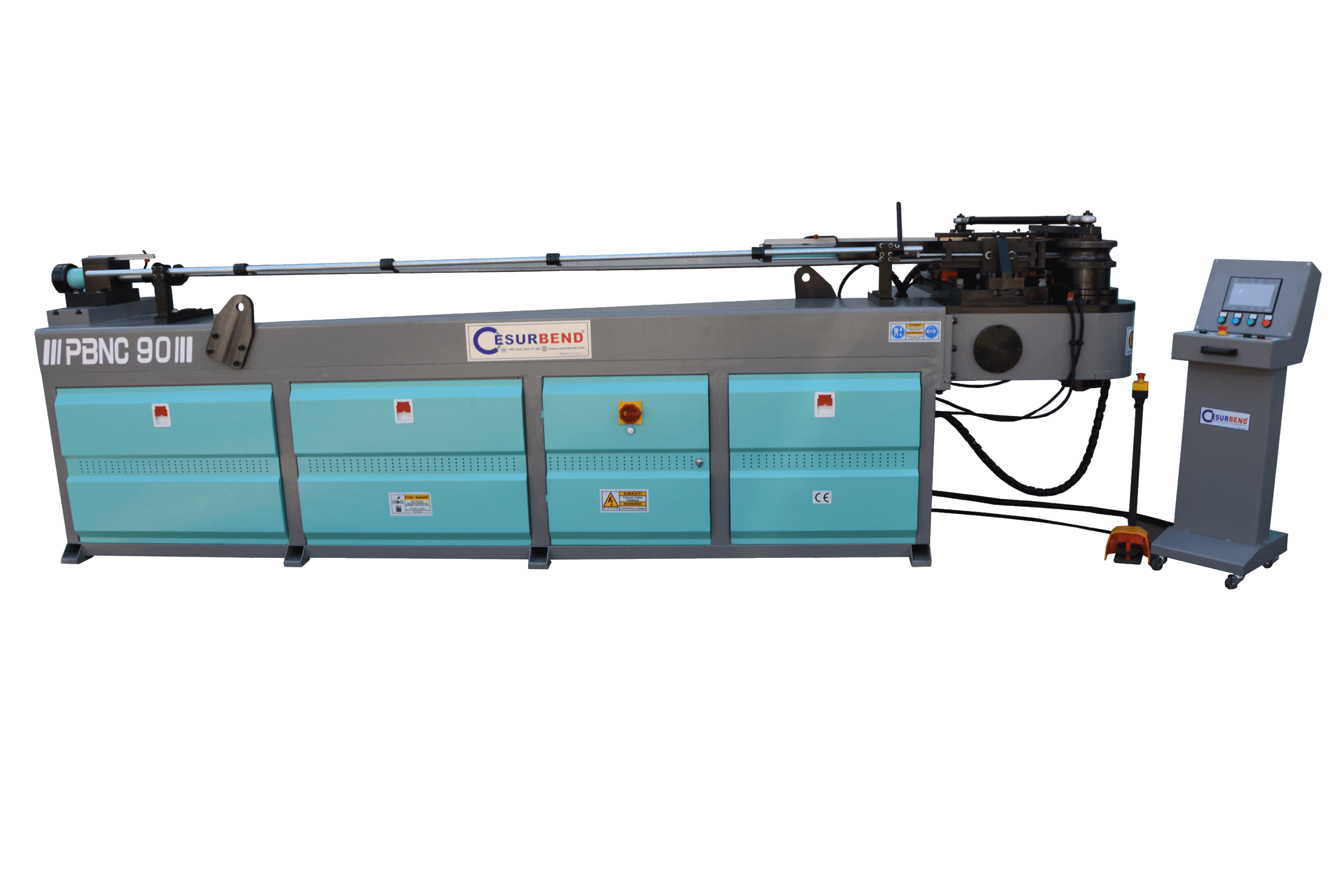

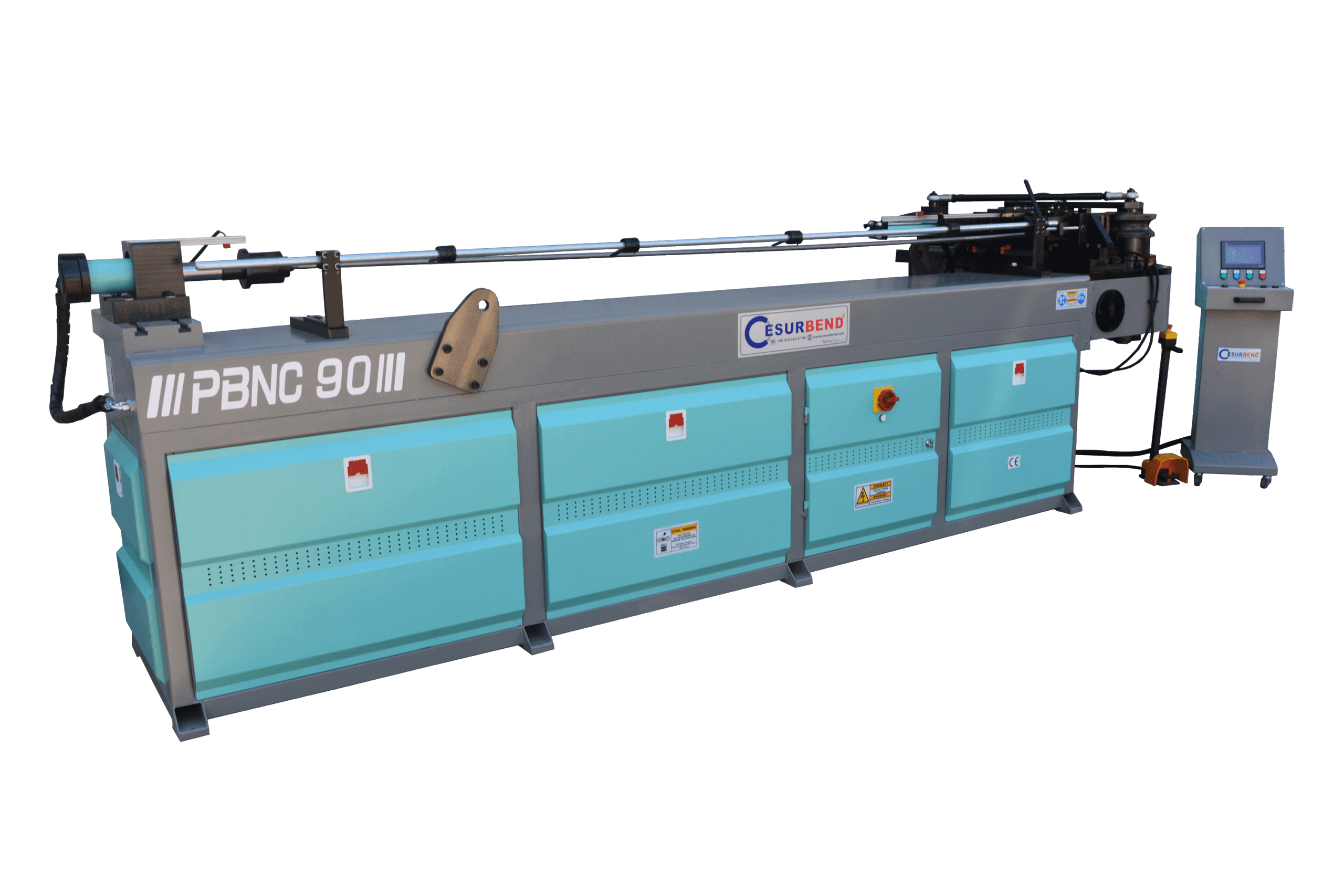

CESURBEND PBNC-90 | PBNC-90A vamzdžių lenkimo staklės – NC valdomos dorninės vamzdžių ir profilių lenkimo staklės, skirtos konstrukcinio plieno vamzdžiams iki Ø90 mm skersmens ir iki 4 mm sienelės storio. Seriją sudaro PBNC-90 ir labiau automatizuota PBNC-90A versija.
Abiejų modelių pagrindinis lenkimo pajėgumas yra vienodas. Maksimalus vamzdžio skersmuo siekia Ø90 mm, maksimalus sienelės storis – 4 mm, o maksimalus lenkimo spindulys – 250 mm. Staklėmis galima atlikti lenkimus iki 190° kampo.
Dorninė vamzdžio lenkimo sistema palaiko vamzdį iš vidaus lenkimo metu. Tai ypač svarbu apdirbant plonesnės sienelės vamzdžius arba atliekant mažesnio spindulio lenkimus, kai reikia sumažinti vamzdžio deformaciją ir išlaikyti kuo taisyklingesnę jo skerspjūvio formą.
PBNC-90 turi hidraulinę stūmiklio sistemą ir keturių padėčių reguliuojamą matavimo atramą. Staklėse įrengtas 7 colių spalvotas OMRON jutiklinis ekranas ir OMRON PLC valdymo sistema. Valdiklyje galima išsaugoti iki 100 programų, o vienoje programoje atlikti iki 15 nuoseklių lenkimų.
PBNC-90 yra keturių hidraulinių cilindrų konstrukcijos. Vamzdžio paėmimo ilgis siekia 3000 mm. Staklėse naudojama tiesioginės pavaros reduktorinė sistema, 15 kW lenkimo variklis ir 5,5 kW hidraulinės sistemos variklis.
PBNC-90A turi tuos pačius pagrindinius Ø90 × 4 mm lenkimo pajėgumus, tačiau yra labiau automatizuota. Šiame modelyje vamzdžio padavimas atliekamas rankiniu būdu su skaitmenine kontrole, o vamzdžio pasukimo ašį valdo servo variklis. Ruošinio fiksavimui naudojamas hidraulinis griebtuvas.
PBNC-90A yra penkių hidraulinių cilindrų konstrukcijos. Vamzdžio paėmimo ilgis padidintas iki 4000 mm. Dėl papildomos vamzdžio pozicionavimo ir fiksavimo įrangos šis modelis pritaikytas darbams, kuriuose reikia patogiau ir tiksliau atlikti kelis skirtingose plokštumose esančius lenkimus.
CESURBEND PBNC-90 | PBNC-90A vamzdžių lenkimo staklės skirtos serijinei vamzdinių detalių gamybai, kai reikalingas didelis lenkimo pajėgumas, dorninis vamzdžio palaikymas, programuojamas NC valdymas ir geras operacijų pakartojamumas.
