VAMZDŽIŲ GALŲ FORMAVIMO STAKLĖS TEFM-25 | TFM-60

CESURBEND TEFM-25 | TFM-60 vamzdžių galų formavimo staklės – hidraulinės staklės, skirtos metalinių vamzdžių galų formavimui. Priklausomai nuo pasirinkto modelio, staklėmis galima apdirbti vamzdžius iki Ø25 arba Ø60 mm skersmens.

Seriją sudaro skirtingo pajėgumo ir konstrukcijos modeliai. TEFM-25 skirtos mažesnio skersmens vamzdžių galų formavimui iki Ø25 × 1,5 mm, o TFM-60 – didesniems vamzdžiams iki Ø60 × 3 mm.

TFM-60 skirtos vamzdžio galo skersmeniui keisti – vamzdžio galą galima susiaurinti arba išplėsti. Tokios operacijos naudojamos gaminant vamzdines detales, kurios turi būti sujungiamos tarpusavyje, taip pat įvairiose automobilių, baldų, šildymo, vėdinimo, metalo konstrukcijų ir kitose pramonės srityse.

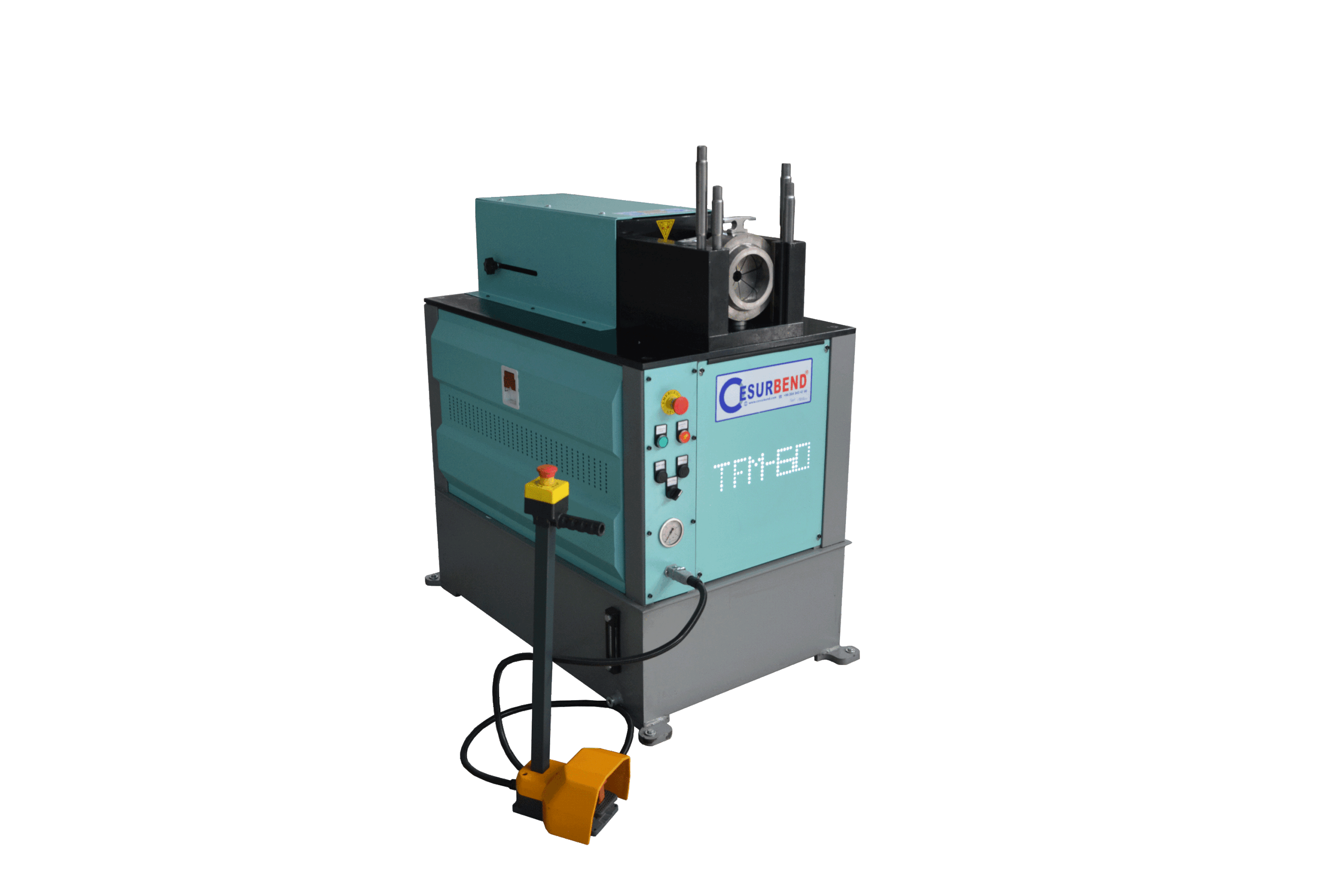

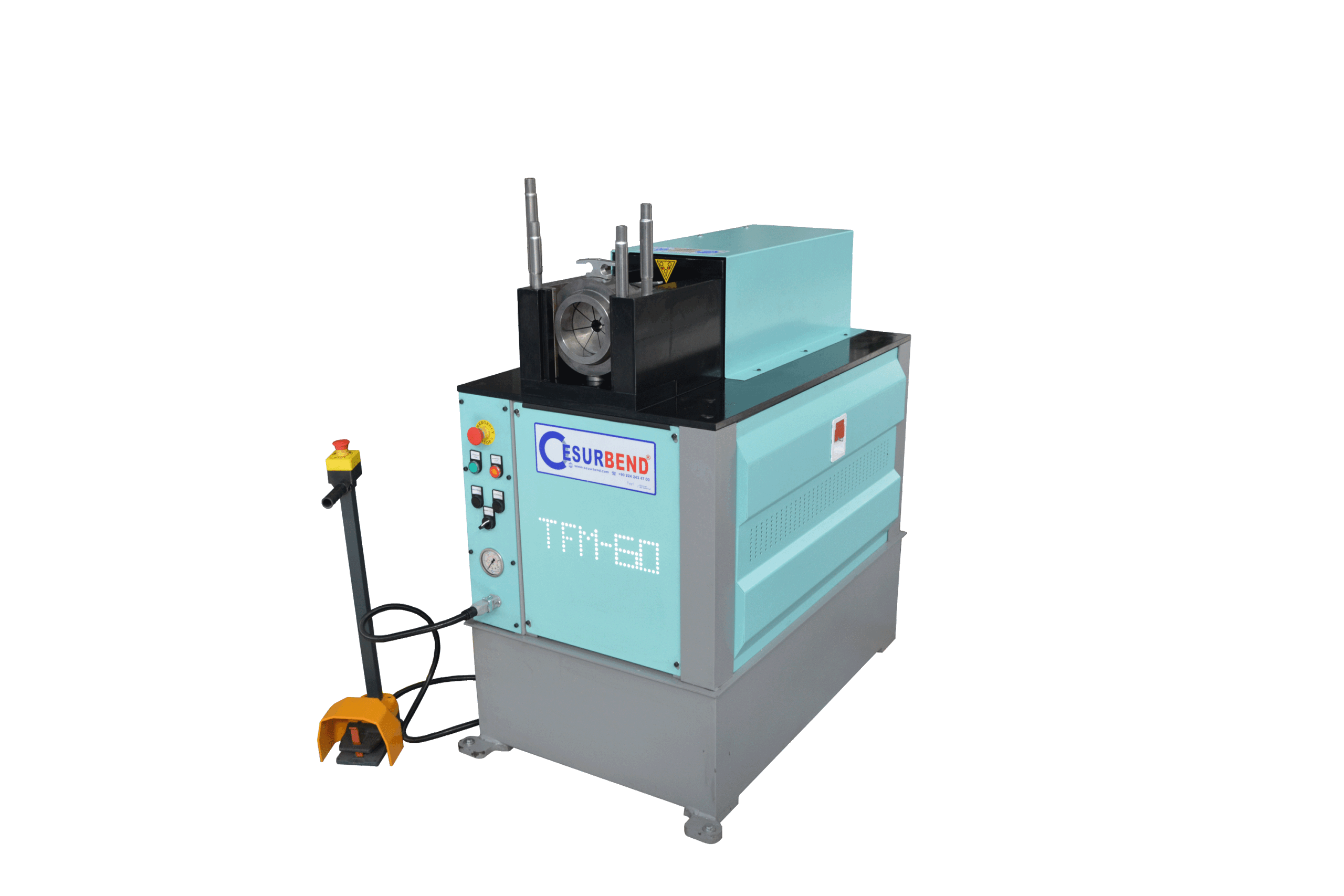

TFM-60 įrengta 7,5 kW hidraulinė sistema. Maksimalus darbinis hidraulinis slėgis siekia 200 bar, o vienos formavimo operacijos ciklo trukmė – apie 3 sekundes. Staklėmis galima apdirbti vamzdžius iki Ø60 mm skersmens ir iki 3 mm sienelės storio.

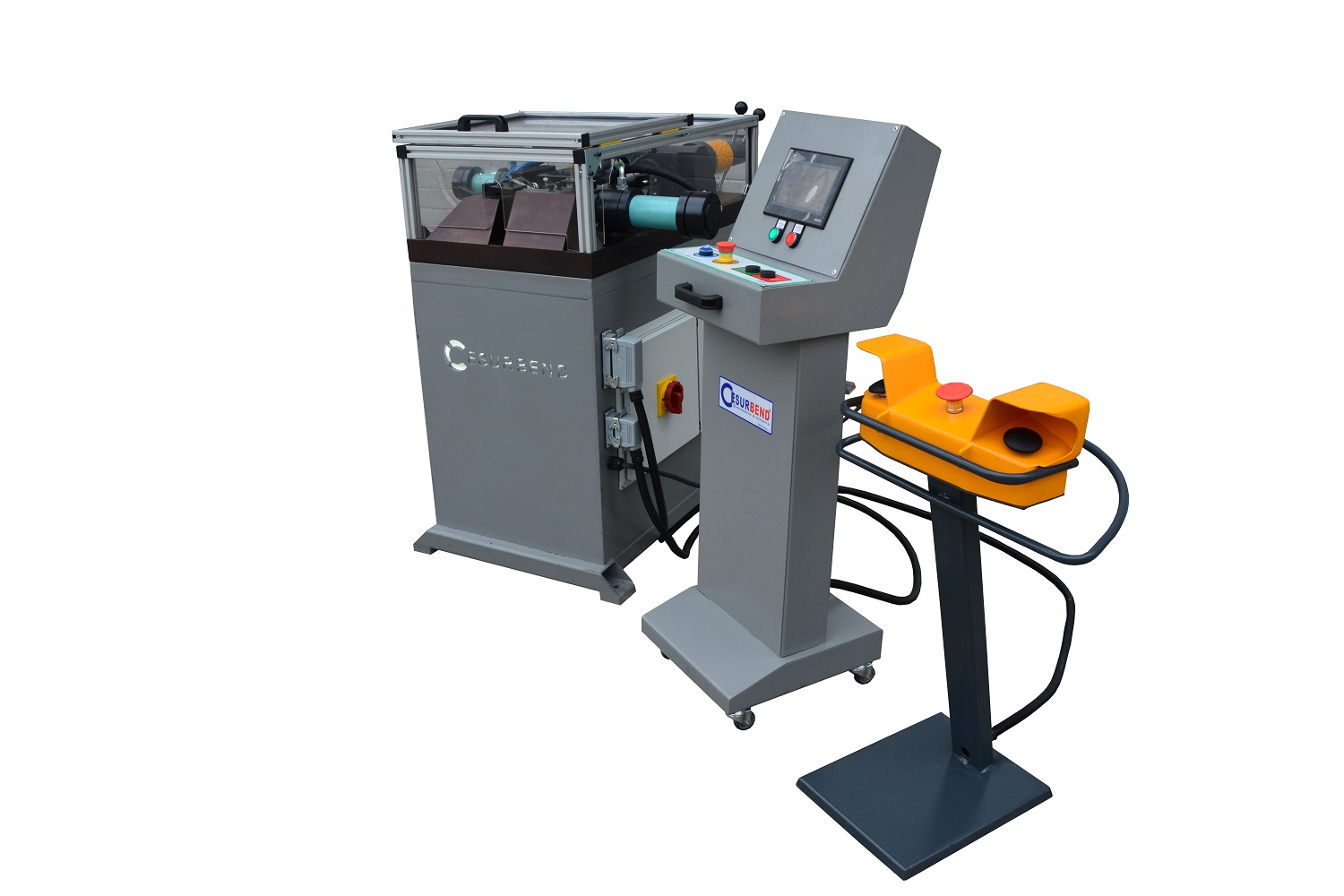

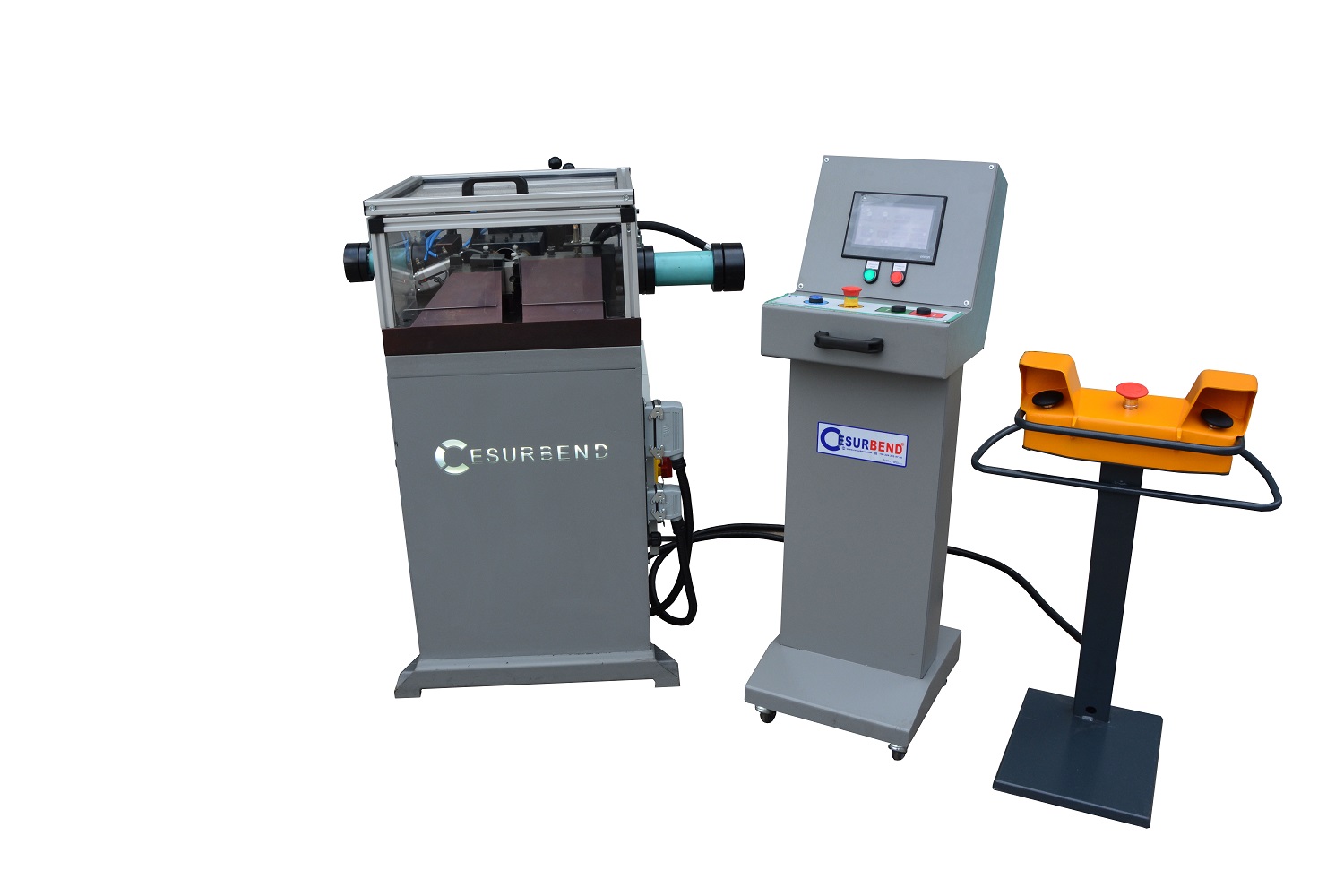

TEFM-25 yra mažesnio pajėgumo modelis vamzdžiams iki Ø25 mm skersmens ir iki 1,5 mm sienelės storio. Staklėse naudojamas 5,5 kW hidraulinis variklis, maksimalus slėgis – 160 bar. Vieno formavimo ciklo trukmė – 3 sekundės, dvigubo ciklo – 6 sekundės.

TEFM-25 turi PLC valdymą ir gali veikti automatiniu arba rankiniu režimu. Reguliuojama kreipiančioji leidžia pritaikyti stakles konkrečiai operacijai, o pirmyn ir atgal veikiantis skaitiklis padeda kontroliuoti darbo procesą. Gamintojas taip pat numato dviejų mygtukų valdymą.

TEFM-25 konstrukcijoje naudojamas specialaus lieto lydinio monoblokinis korpusas ir stabilios bronzinės kreipiančiosios. Standartiškai su staklėmis pateikiamas vienas formavimo įrankių komplektas.

CESURBEND TEFM-25 | TFM-60 vamzdžių galų formavimo staklės leidžia pasirinkti įrenginį pagal apdirbamų vamzdžių skersmenį ir sienelės storį. TEFM-25 tinkamesnės mažesniems vamzdžiams ir automatizuotam pasikartojančiam darbui, o TFM-60 – didesnio skersmens vamzdžių galų susiaurinimui ir išplėtimui.
