CESURBEND PBNC-65 | PBNC-65A vamzdžių lenkimo staklės – NC valdomos dorninės vamzdžių ir profilių lenkimo staklės, skirtos konstrukcinio plieno vamzdžiams iki Ø63 mm skersmens ir iki 3 mm sienelės storio. Seriją sudaro du modeliai – PBNC-65 ir labiau automatizuota PBNC-65A versija.
Abiejų modelių pagrindiniai lenkimo pajėgumai yra vienodi. Maksimalus vamzdžio skersmuo – Ø63 mm, maksimalus sienelės storis – 3 mm, maksimalus lenkimo spindulys – 250 mm, o maksimalus lenkimo kampas – 190°. Minimalus PBNC-65 lenkimo spindulys pagal gamintojo techninę informaciją yra 45 mm.
Dorninė lenkimo technologija leidžia vamzdį lenkimo metu palaikyti iš vidaus. Tai ypač svarbu dirbant su plonesnės sienelės vamzdžiais arba mažesniais lenkimo spinduliais, kai reikia sumažinti vamzdžio deformaciją ir išlaikyti geresnę skerspjūvio formą.

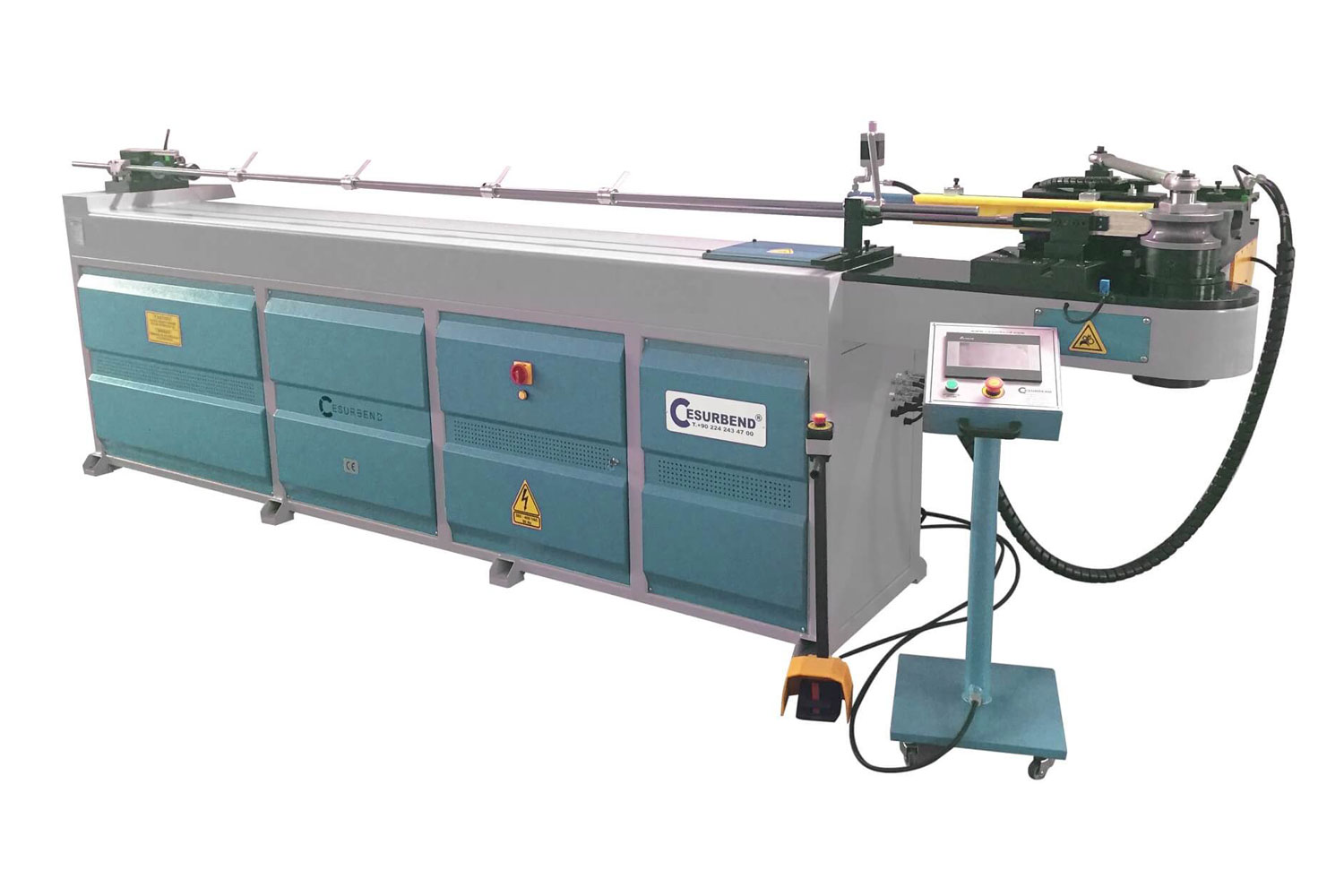

PBNC-65 turi hidraulinę stūmiklio sistemą ir keturių padėčių reguliuojamą matavimo atramą. Staklėse naudojamas 7 colių spalvotas OMRON jutiklinis ekranas ir PLC valdymas. Sistema turi 100 programų atmintį ir leidžia vienoje programoje atlikti iki 15 nuoseklių lenkimų.

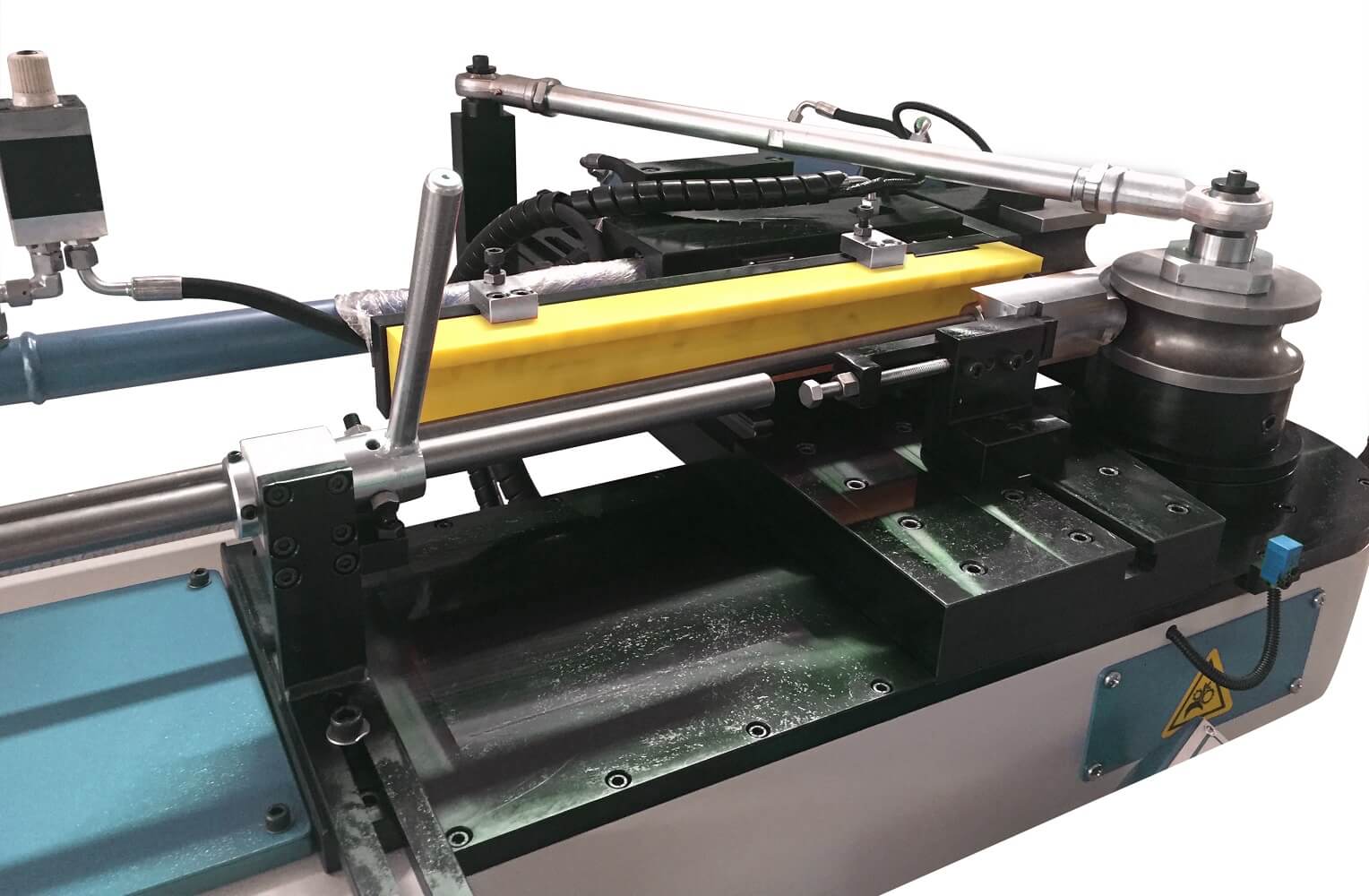

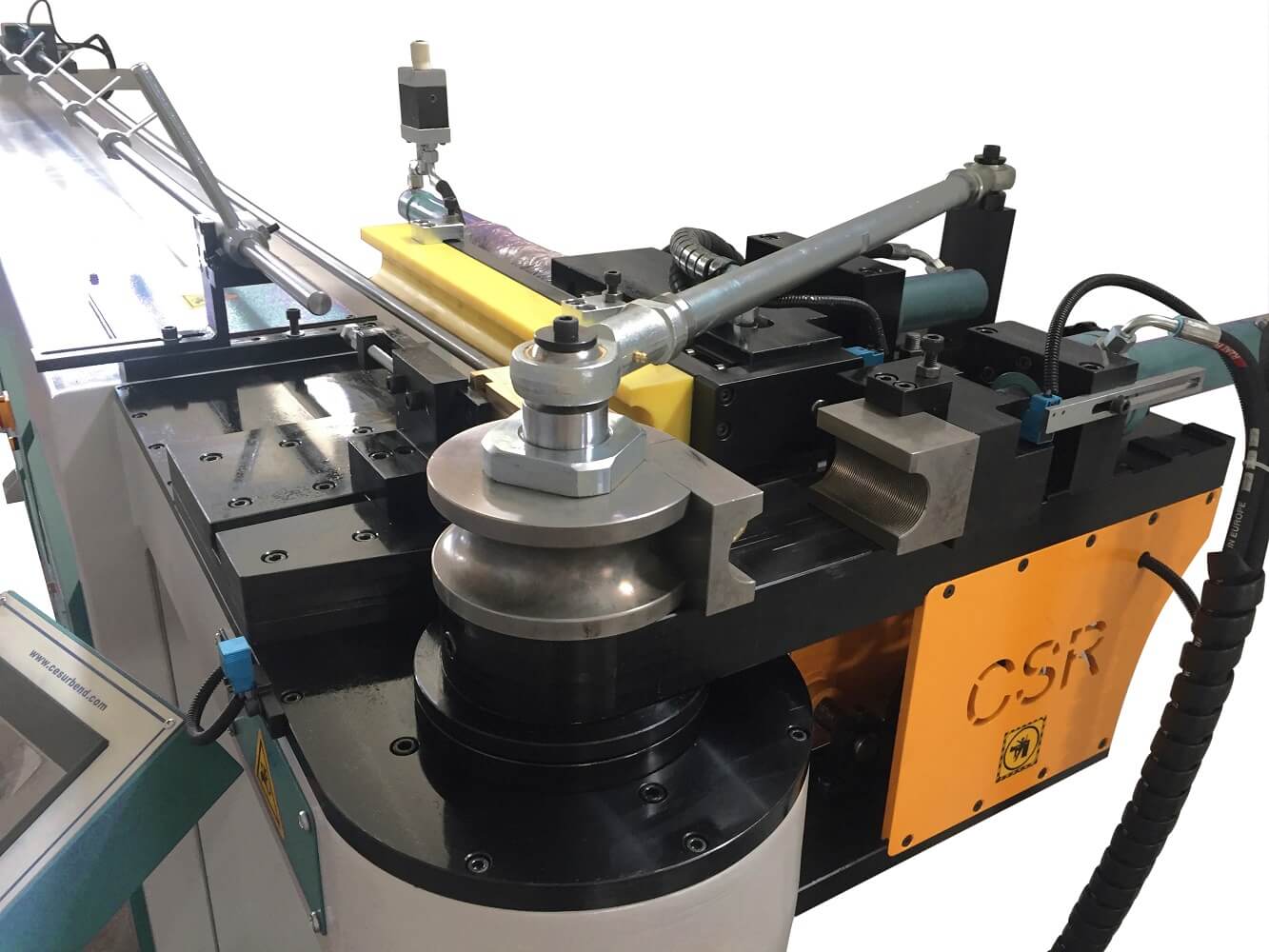

PBNC-65 yra 4 hidraulinių cilindrų konstrukcijos modelis. Vamzdžio paėmimo ilgis siekia 3500 mm. Lenkimo mechanizmą varo 7,5 kW variklis, o hidraulinės sistemos variklio galia – 4 kW.

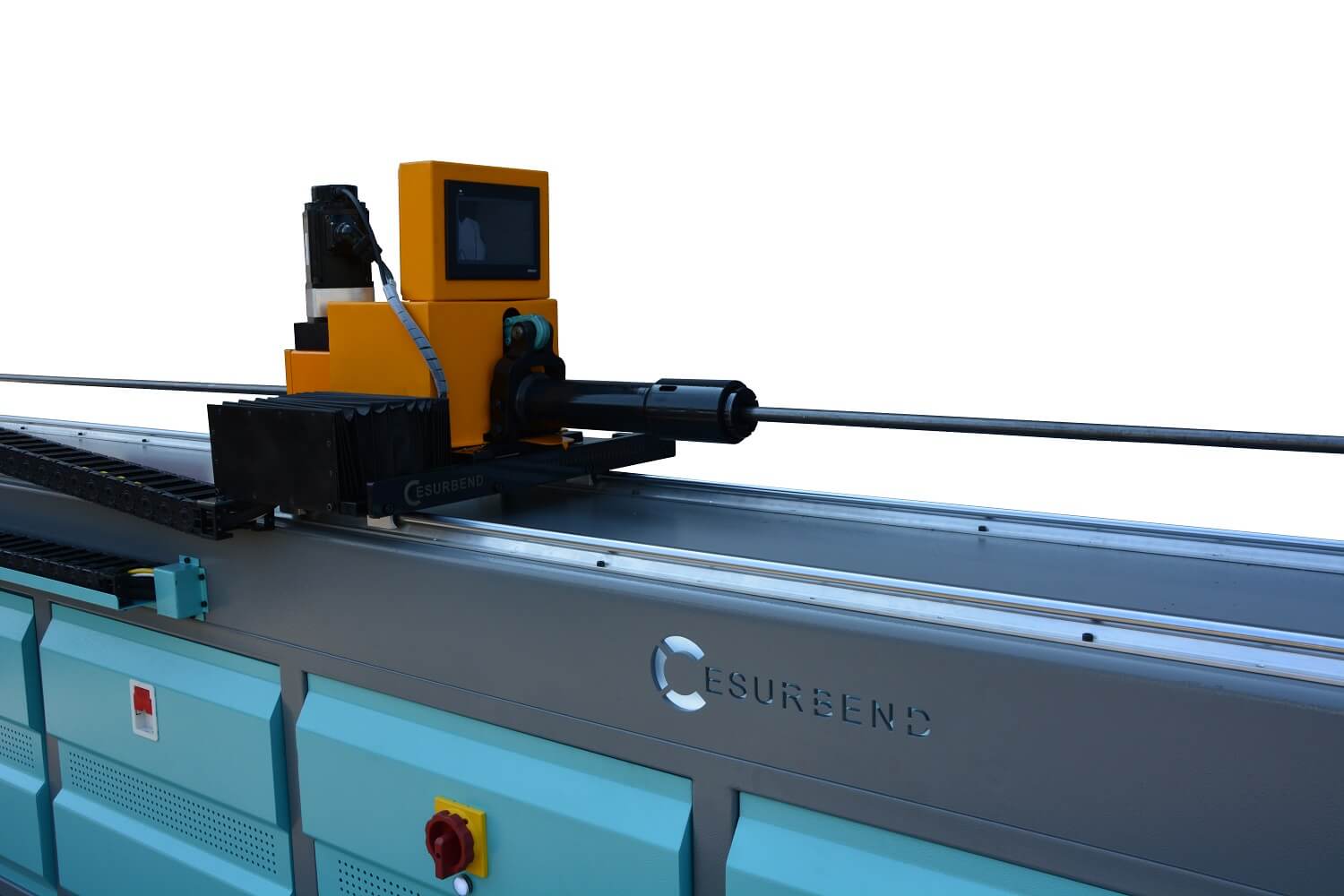

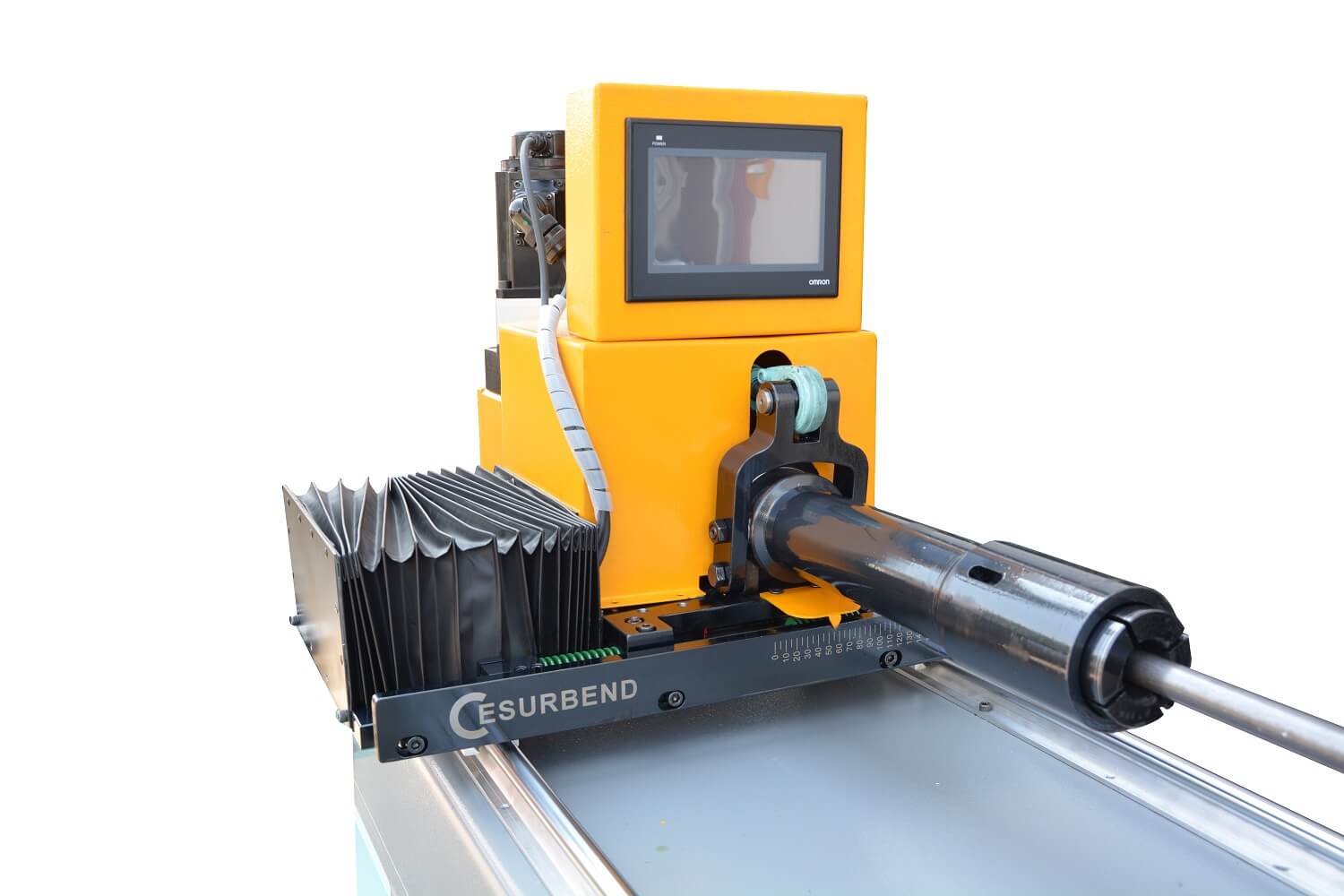

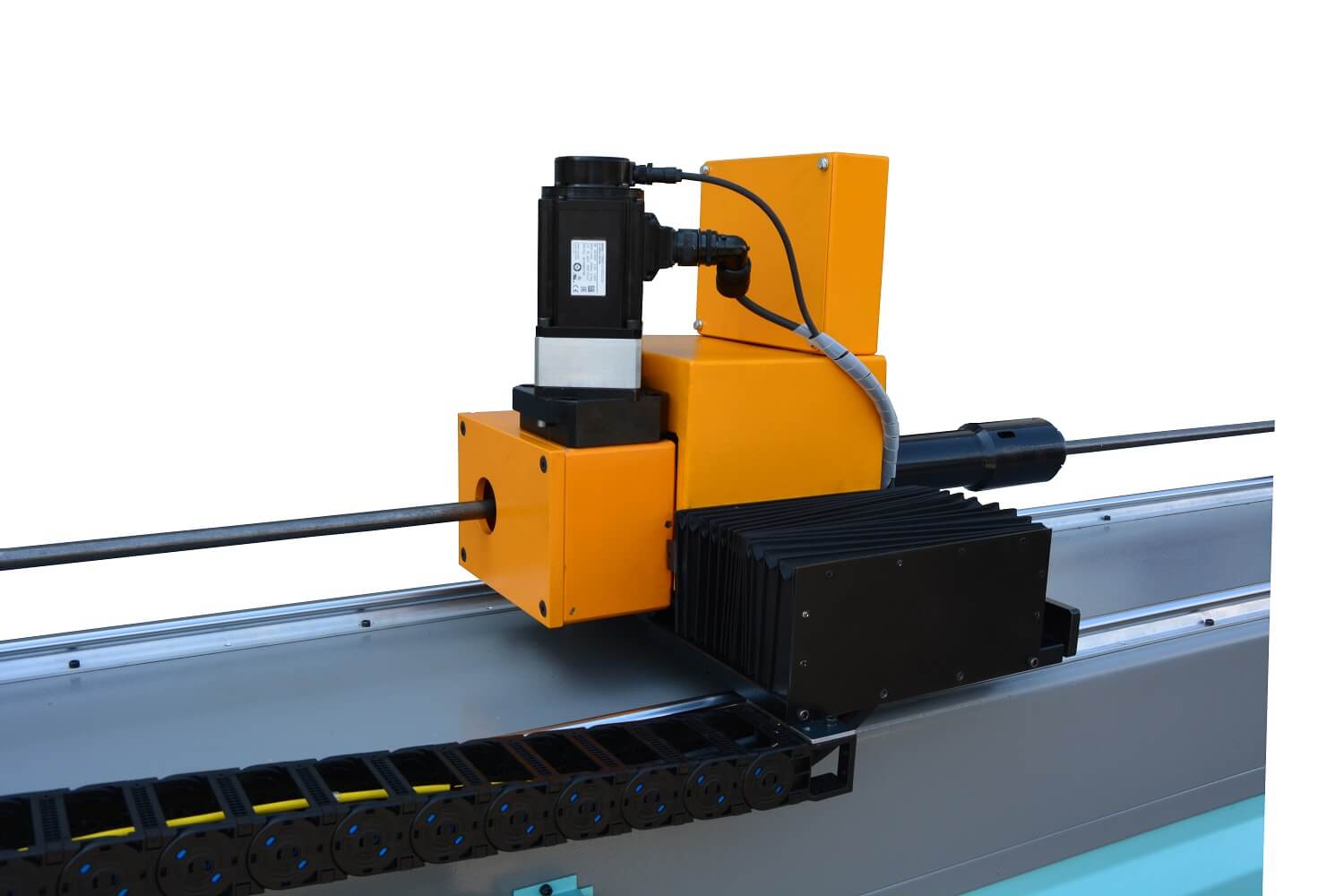

PBNC-65A išlaiko tuos pačius pagrindinius Ø63 × 3 mm lenkimo pajėgumus, tačiau turi papildomą automatizavimo įrangą. Vamzdžio padavimo ašis valdoma rankiniu būdu su skaitmenine kontrole, o vamzdžio pasukimo ašį valdo servo variklis. Ruošinys fiksuojamas hidrauliniu griebtuvu.

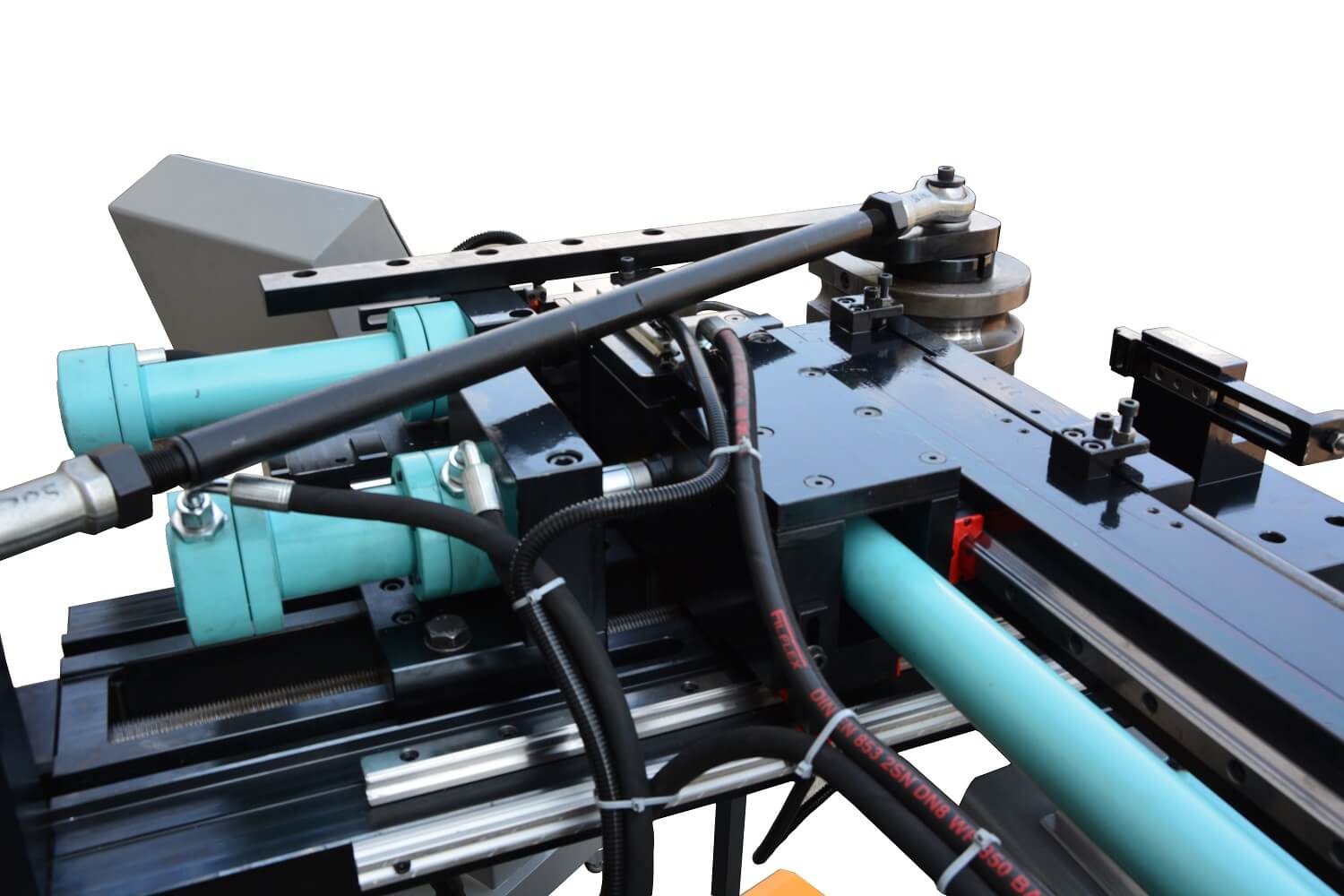

PBNC-65A konstrukcijoje naudojami 5 hidrauliniai cilindrai. Maksimalus vamzdžio paėmimo ilgis padidintas iki 4000 mm. Dėl papildomos padavimo, pasukimo ir fiksavimo įrangos PBNC-65A yra didesnė ir sunkesnė – jos svoris siekia 2000 kg, palyginti su 1600 kg PBNC-65 modeliu.
CESURBEND PBNC-65 | PBNC-65A vamzdžių lenkimo staklės tinkamos serijinei metalinių vamzdžių detalių gamybai, kai reikalingas dorninis lenkimas, programuojamas kampų valdymas ir geras operacijų pakartojamumas. PBNC-65 yra paprastesnis sprendimas standartiniams darbams, o PBNC-65A skirta gamybai, kur svarbus patogesnis ruošinio pozicionavimas ir pasukimo automatizavimas.
