| Techninis parametras | PN-76 | PN-76 2 |
|---|---|---|
| Apdirbimo diapazonas | 20–76 mm | 20–76 mm |
| Variklio galia | 2,2 kW | 2,4 / 3 kW |
| Variklio sūkiai | 1500 aps./min. | 1500 / 3000 aps./min. |
| Variklio sukimosi kryptis | Standartinė | Dvikryptė |
| Apdirbimo ritinėlių skersmenys | Ø25 / 32 / 42 / 48 / 51 / 60 / 76 mm | Ø25 / 32 / 42 / 48 / 51 / 60 / 76 mm |
| Abrazyvinės juostos matmenys | 2000 × 100 mm | 2000 × 100 mm |
| Maks. išpjovimo kampas | 60° | 60° |
| Staklių plotis | 500 mm | 500 mm |
| Staklių ilgis | 1000 mm | 1000 mm |
| Staklių aukštis | 1100 mm | 1100 mm |
| Staklių svoris | 190 kg | 190 kg |
VAMZDŽIŲ IR PROFILIŲ IŠPJOVIMO STAKLĖS PN-76 | PN-76 2
Gamintojas:
Teirautis dėl prekės:
Ieškote įsigyti įvairių įrankių prie staklių? Kviečiame apsilankyti mūsų e. parduotuvėje:
Įrankiai staklėmsSTANDARTINĖ KOMPLEKTACIJA
• 7 keičiami apdirbimo ritinėliai: Ø25, Ø32, Ø42, Ø48, Ø51, Ø60 ir Ø76 mm
• 2 judantys ruošinio spaustuvai
• Dvipusė ruošinio atramos sistema
• Reguliuojama abrazyvinės juostos sistema
• Atveriamas viršutinis dangtis papildomam šlifavimui
• 2 abrazyvinės juostos

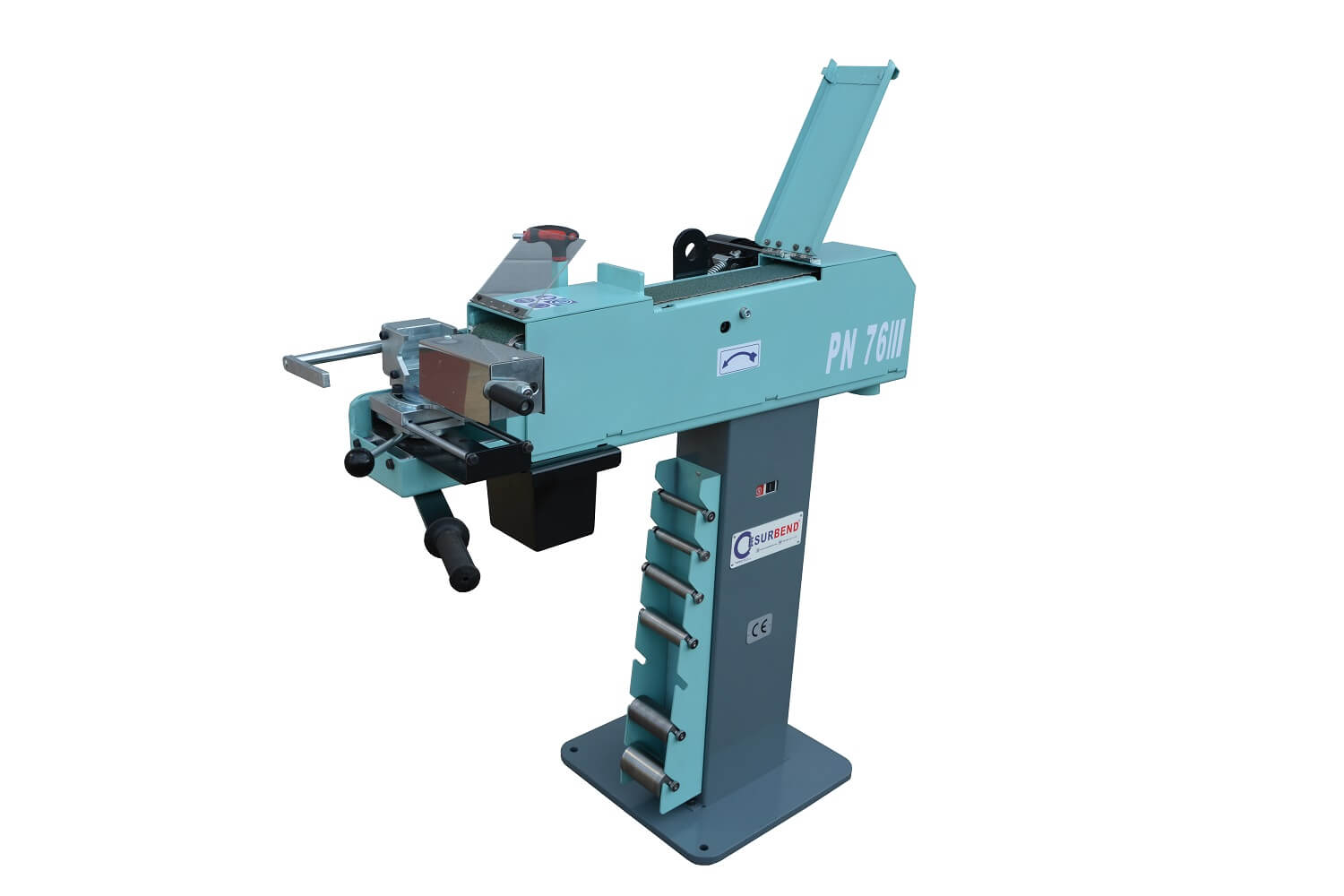

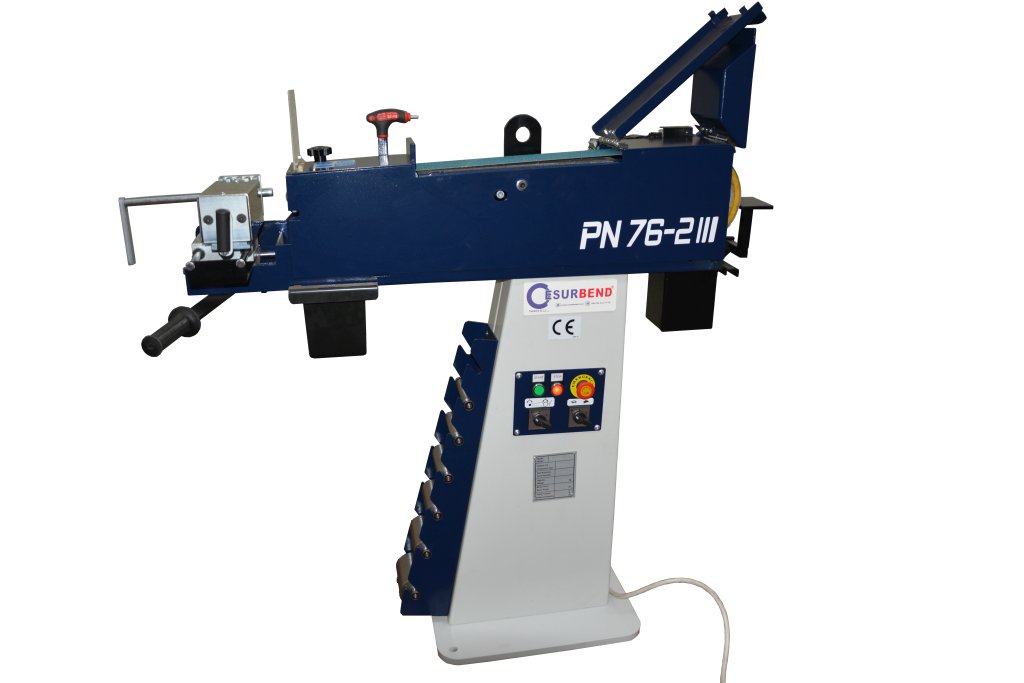

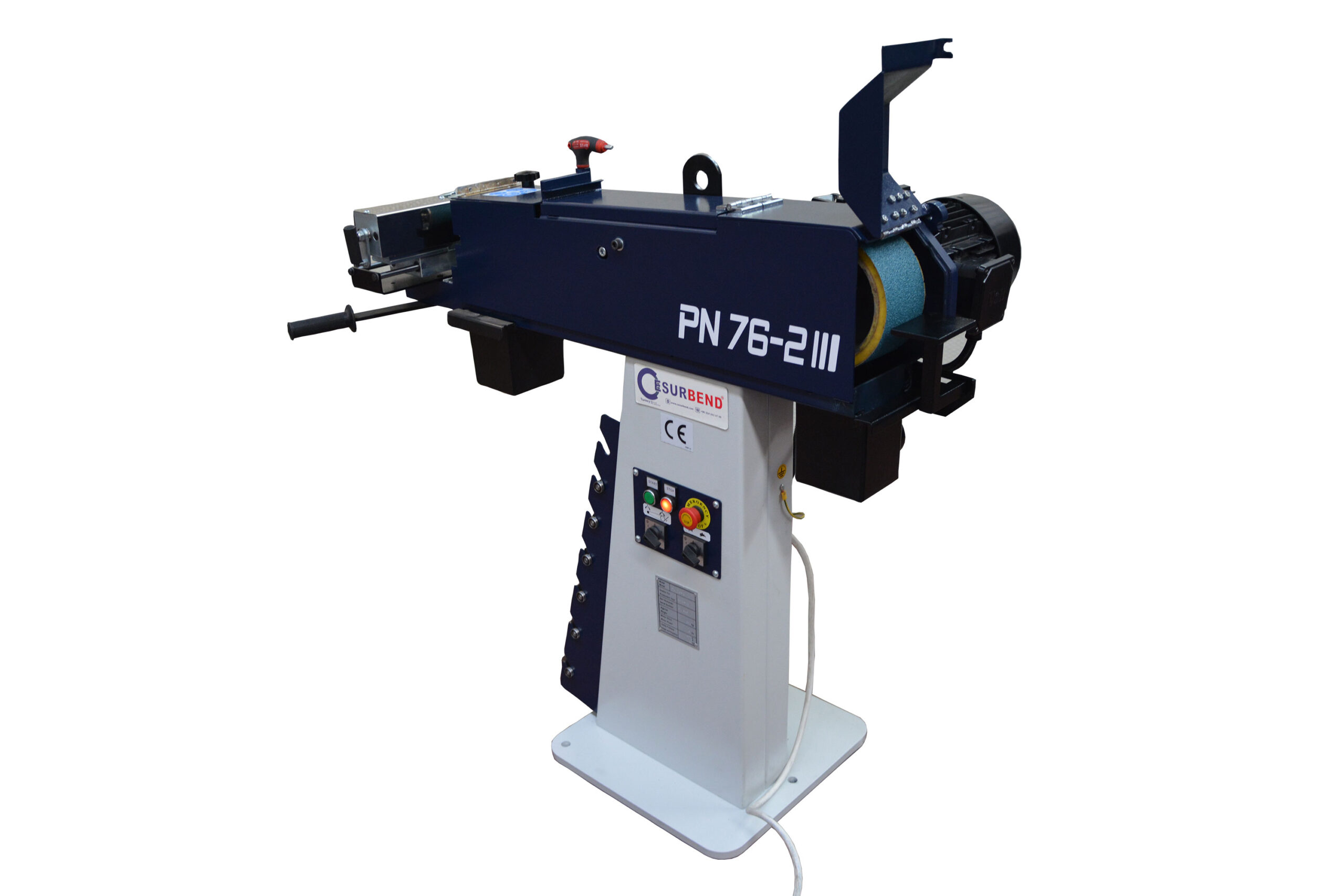

CESURBEND PN-76 PN-76 2 vamzdžių išpjovimo staklės skirtos vamzdžių ir profilių galų paruošimui prieš suvirinimą, suformuojant tikslią išpjovą pagal jungiamo vamzdžio skersmenį. Seriją sudaro du modeliai – PN-76 ir PN-76 2.
Abiejų modelių apdirbimo diapazonas yra 20–76 mm. Vamzdžio arba profilio gale išpjova formuojama abrazyvine juosta ir keičiamu apdirbimo ritinėliu. Parinkus tinkamo skersmens ritinėlį galima paruošti ruošinį tiksliam prigludimui prie kito vamzdžio prieš suvirinimą.
Standartiškai naudojami septynių skersmenų apdirbimo ritinėliai: Ø25, Ø32, Ø42, Ø48, Ø51, Ø60 ir Ø76 mm. Keičiama ritinėlių sistema leidžia vienomis staklėmis apdirbti skirtingų skersmenų vamzdžius ir profilius.
PN-76 ir PN-76 2 leidžia ruošinį apdirbti ne tik 90° kampu. Konstrukcija suteikia galimybę tiksliai nustatyti išpjovimo kampą iki 60°, todėl galima ruošti detales įvairioms kampinėms vamzdžių jungtims.

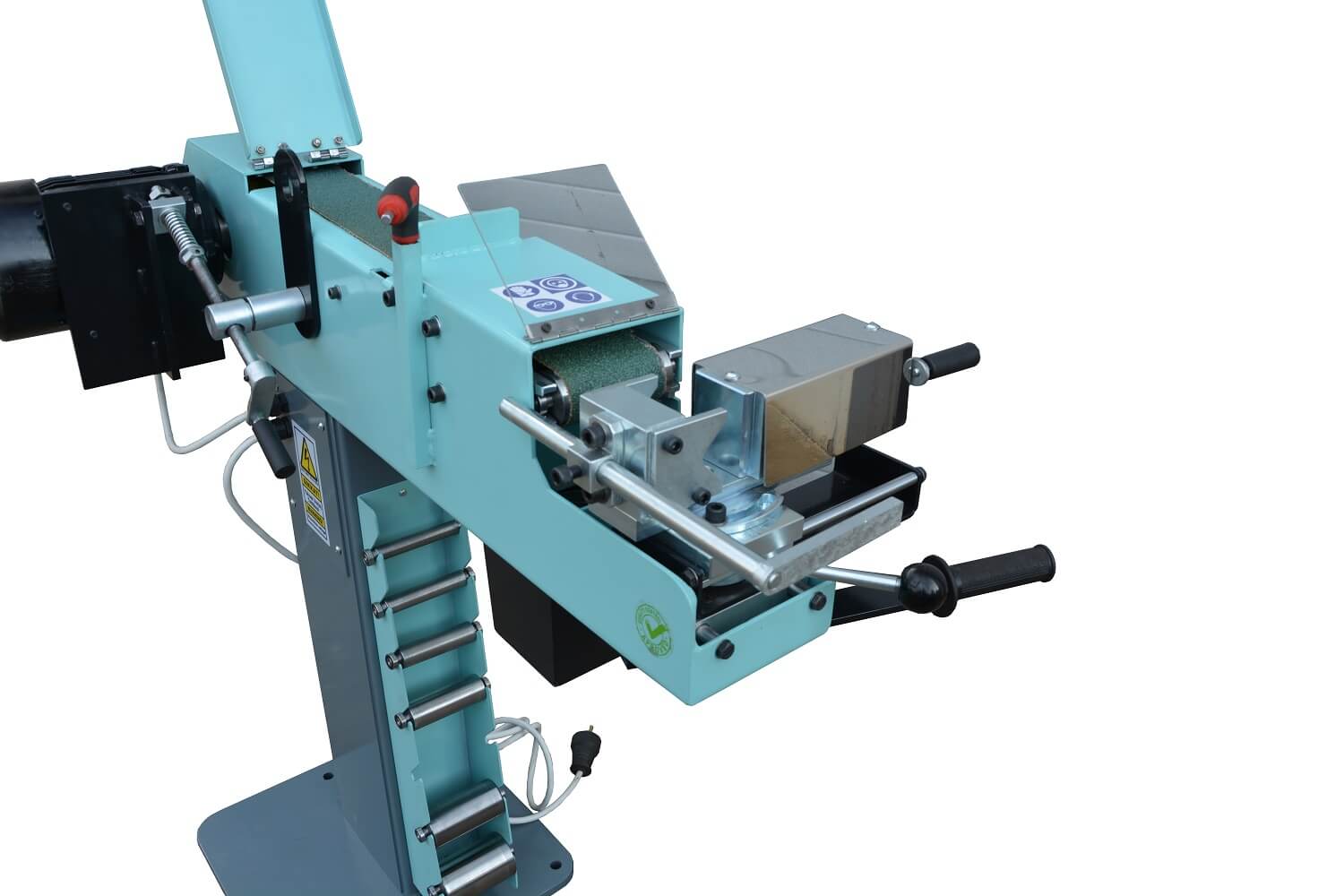

Staklėse įrengti du judantys spaustuvai, leidžiantys greitai prispausti ir atlaisvinti ruošinį. Dvipusė atramos sistema padeda išlaikyti nustatytus matmenis ir pagerina operacijų pakartojamumą.

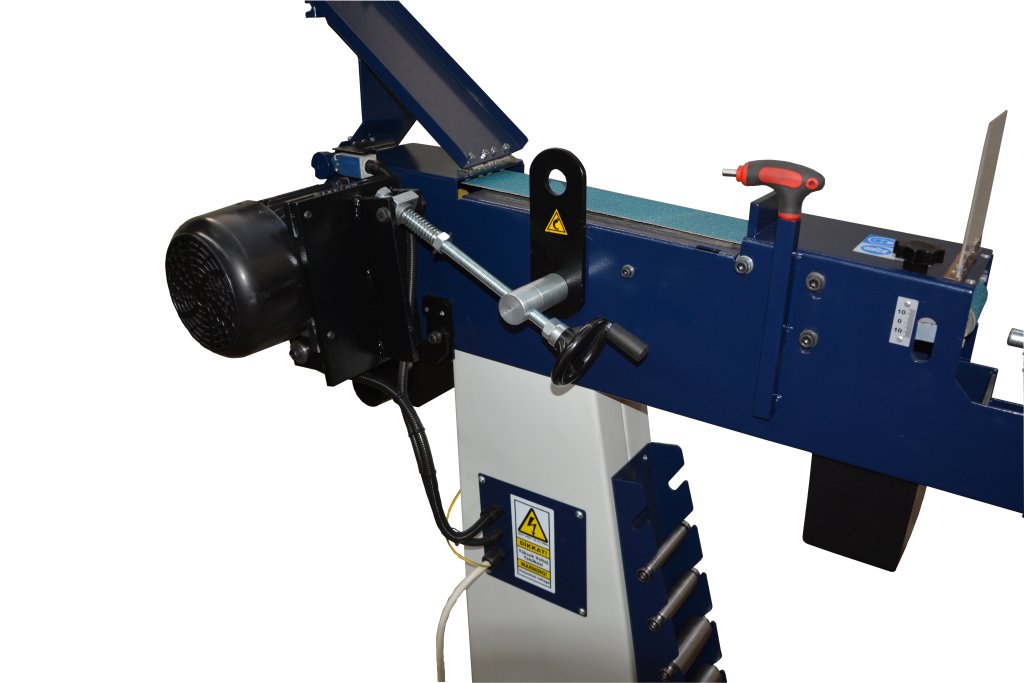

Viršutinėje staklių dalyje įrengtas atveriamas dangtis. Jį atidarius abrazyvinės juostos zona gali būti naudojama papildomam ruošinių šlifavimui ir užvartų pašalinimui. Todėl staklės gali atlikti ne tik vamzdžių galų išpjovimo, bet ir pagalbinius šlifavimo darbus.
Pagrindinis PN-76 ir PN-76 2 skirtumas yra pavaros sistema. PN-76 naudojamas standartinis 2,2 kW, 1500 aps./min. variklis. PN-76 2 versijoje naudojamas dviejų greičių ir dviejų sukimosi krypčių variklis, todėl operatorius turi daugiau galimybių pasirinkti apdirbimui tinkamą darbo režimą.
Abiejų modelių abrazyvinės juostos matmenys yra 2000 × 100 mm. Staklių matmenys – 1000 × 500 × 1100 mm, o svoris – 190 kg.
CESURBEND PN-76 PN-76 2 vamzdžių išpjovimo staklės tinkamos metalo konstrukcijų, turėklų, baldų, vamzdinių rėmų ir kitų suvirintų konstrukcijų gamybai, kai reikalingas greitas ir pakartojamas vamzdžių bei profilių galų paruošimas.
