| Parametras | ASM 150 |
|---|---|
| Versija | R / S |
| Karkaso išorinis Ø – kontaktinis suvirinimas | min. Ø236–274 mm / maks. Ø1536–1574 mm* |
| Karkaso išorinis Ø – lankinis suvirinimas | nuo Ø500–538 mm* |
| Karkaso ilgis | 3000–24 000 mm |
| Išilginių strypų skaičius | Pagal poreikį |
| Išilginės armatūros Ø | Ø12–25 mm |
| Išilginės armatūros Ø – opcija | Ø12–32 mm |
| Spiralinės armatūros Ø | Ø6–12 mm |
| Spiralinės armatūros Ø – opcija | Ø6–16 mm |
| Spiralės žingsnis | 20–250 mm |
| Valdymas | Jutiklinis ekranas, IPC/PLC |
| Ryšys | LAN / WLAN |
ARMATŪROS KARKASŲ SUVIRINIMO STAKLĖS ASM-150-R
Gamintojas:
Teirautis dėl prekės:
Ieškote įsigyti įvairių įrankių prie staklių? Kviečiame apsilankyti mūsų e. parduotuvėje:
Įrankiai staklėmsPAPILDOMA KOMPLEKTACIJA
Karkaso ilgio padidinimas iki 16 m (ASM-150, maks. 24 m)
Suvirinimo kampai B30 kontaktiniam suvirinimui (LW Ø 12–25 mm)
Rankiniai išilginės vielos spaustuvai (LD Ø 12–32 mm)
Hidrauliniai išilginės vielos spaustuvai (LD Ø 12–32 mm)
Hidraulinis blokas, sukimo paskirstytuvas, vamzdeliai, kištukai
Vyniojimo vielos skersmuo iki maks. 16 mm (nuo karkaso Ø 1.000 mm)
Standartinis įrankių rinkinys „mbk ASM“
Išilginės vielos vediklis / apsauga nuo vielos kritimo
Triukšmo mažinimo elementai karkaso atramai (ASM-150, žalia plastmasė)
Įvedimo įrankis išilginei vielai iki Ø 25 mm (varomas varikliu)
Pneumatinis karkaso išstūmėjas
Elektrinis rankinis plieno kirpimo įrenginys (maks. Ø 16 mm, 230V AC)
Galų suvirinimo įrenginys (vielai Ø 4–14 mm)
Hidraulinis tiesintuvas vielos galams tiesinti (vielai Ø 8–20 mm, su baterija 18V DC)
Vidaus ritės laikiklis (3000 kg, Ø 530–680 mm)
Vidaus ritės laikiklis, specialus (3000 kg, Ø 420–550 mm)
LAN jungtis, nuotolinė priežiūra internetu (su programine įranga ir licencija)
Programinė įranga – Office versija (programų kūrimas, atsarginės kopijos, duomenų rinkimas, gamybos analizė)

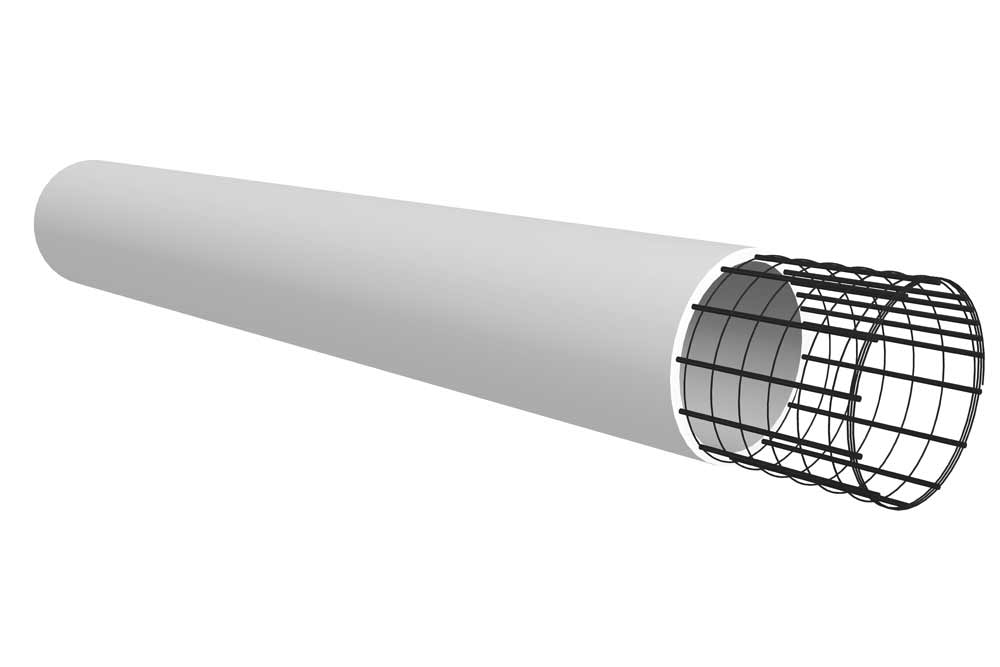

MBK ASM-150-R armatūros karkasų suvirinimo staklės skirtos lanksčiai apvalių armatūros karkasų gamybai poliams, gręžtiniams poliams, kolonoms, sijoms ir kitoms gelžbetonio konstrukcijoms.

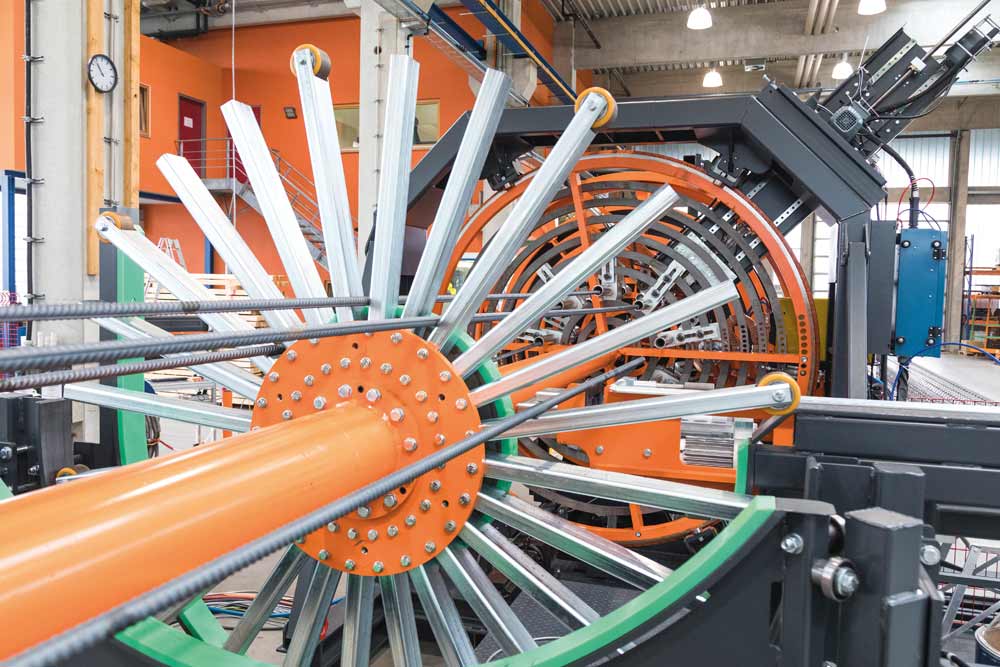

ASM konstrukcija ypač tinkama gamybai, kai reikalingi skirtingų parametrų karkasai. Išilginių armatūros strypų skaičius nėra fiksuotas, todėl įrangą galima pritaikyti skirtingoms karkasų konstrukcijoms ir projektams.
ASM 150 versijoje, naudojant kontaktinį suvirinimą, galima gaminti maždaug nuo Ø236–274 mm iki Ø1536–1574 mm išorinio skersmens karkasus. Tikslus minimalus ir maksimalus skersmuo priklauso nuo išilginių strypų skaičiaus ir naudojamų jų kombinacijų.

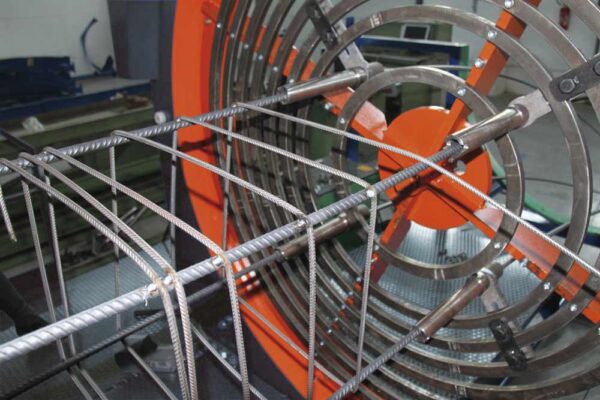

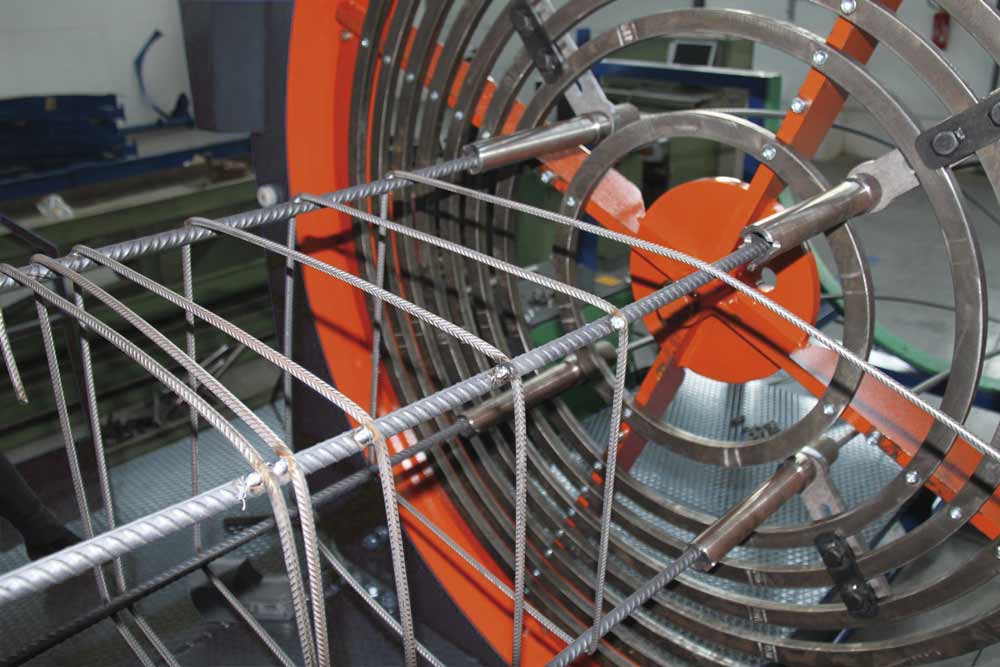

Standartinis išilginių strypų skersmuo yra Ø12–25 mm, o papildomai įranga gali būti pritaikyta Ø12–32 mm strypams. Spiralinės armatūros skersmuo – Ø6–12 mm, pasirinktinai iki Ø16 mm. Spiralės žingsnį galima programuoti nuo 20 iki 250 mm.
Gaminamo karkaso ilgis gali būti nuo 3000 iki 24 000 mm. Pagal užsakymą MBK gali pasiūlyti ir kitus ilgius, todėl įranga gali būti pritaikyta konkrečiai gelžbetonio gaminių gamybos technologijai.

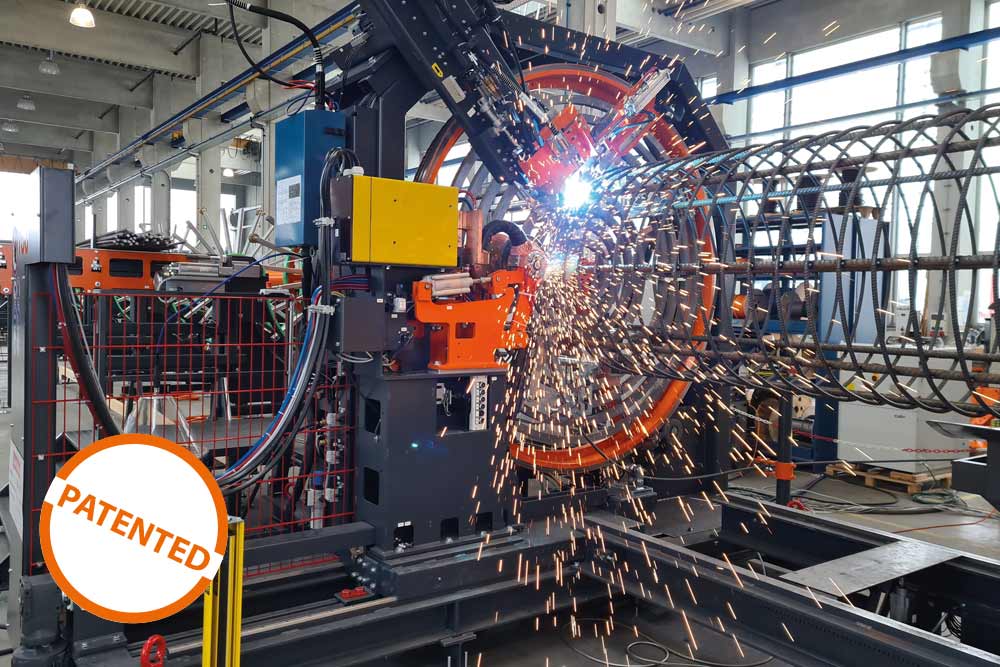

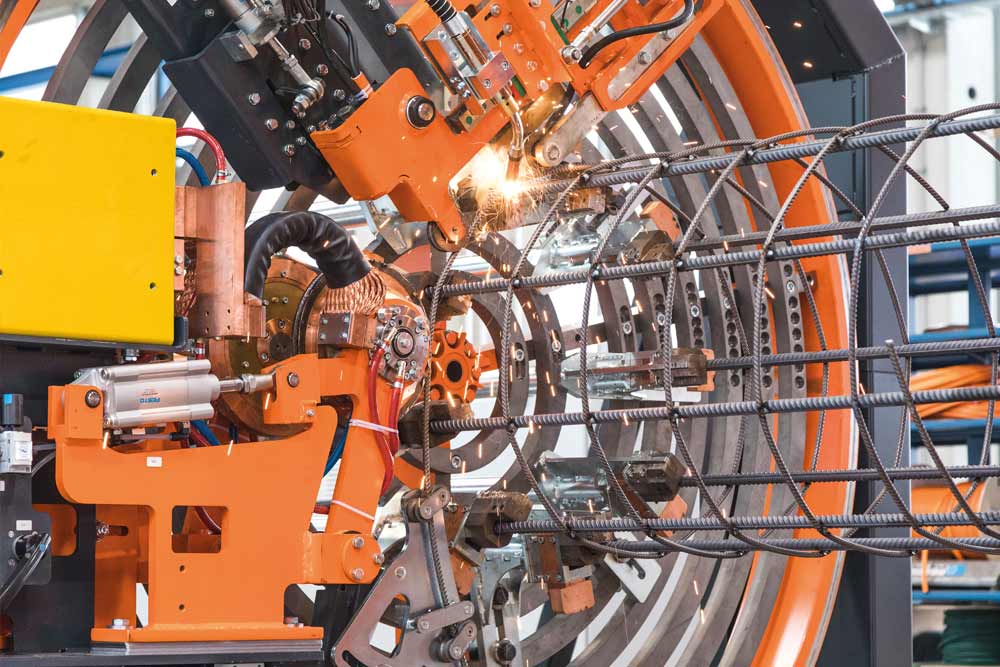

ASM išsiskiria suvirinimo technologijų pasirinkimu. Priklausomai nuo įrangos konfigūracijos galima naudoti kontaktinį suvirinimą, lankinį suvirinimą arba MBK DualWeld technologiją, sujungiančią skirtingų suvirinimo procesų privalumus. Tai suteikia daugiau lankstumo gaminant skirtingo skersmens ir konstrukcijos karkasus.
Staklės valdomos jutikliniu ekranu. Karkaso ir suvirinimo parametrus galima išsaugoti programose ir vėliau pakartotinai naudoti gamyboje. LAN/WLAN ryšys suteikia galimybę atlikti nuotolinę diagnostiką ir techninę priežiūrą.

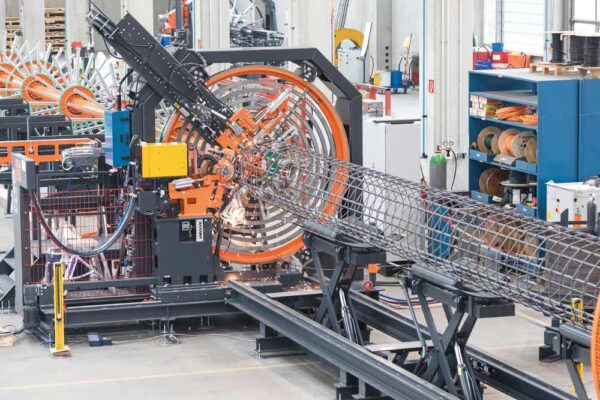

Hidraulinė karkaso atrama naudojama karkasui palaikyti gamybos ir išėmimo metu. MBK ASM-150-R armatūros karkasų suvirinimo staklės skirtos gamintojams, kuriems svarbi galimybė viena sistema gaminti skirtingų parametrų ir didelio ilgio armatūros karkasus.
