PROFILIŲ LENKIMO STAKLĖS APK 45 | APK 50

Gamintojas:

Teirautis dėl prekės:
info@scgmachinery.com
+370 686 30901
info@scgstakles.lt
+370 618 15925
Siųsti užklausą
info@scgstakles.lt
+37061815925

APK 45 | APK 50 – profilių lenkimo pajėgumai

Profilio tipas APK 45 – dydis APK 45 – min. Ø APK 50 – dydis APK 50 – min. Ø
Kampuotis, lentyna į išorę 50 × 5 mm 600 mm 50 × 5 mm 1000 mm
25 × 3 mm 350 mm – –
Kampuotis, lentyna į vidų 45 × 5 mm 600 mm 50 × 5 mm 1200 mm
25 × 3 mm 400 mm – –
T profilis, lentyna į išorę 50 mm 600 mm 50 mm 600 mm
T profilis, lentyna į vidų 50 mm 600 mm 50 mm 600 mm
T profilis, lenkiamas briauna 50 mm 600 mm 50 mm 600 mm
Juosta, lenkiama briauna 60 × 10 mm 800 mm 50 × 15 mm 1000 mm
20 × 10 mm 300 mm – –
Juosta, lenkiama plokštuma 80 × 15 mm 600 mm 80 × 16 mm 1200 mm
Kvadratinis strypas 32 × 32 mm 700 mm 35 × 35 mm 1400 mm
Apvalus strypas Ø35 mm 1000 mm Ø40 mm 800 mm
– 350 mm* – –
Vamzdis Ø60 × 2 mm 1000 mm Ø70 × 2 mm 1600 mm
– 300 mm* – –
Vamzdis Ø60,2 × 2,9 mm / 1 × 3 mm** – Ø60,3 × 3,2 mm 1000 mm
Stačiakampis profilis 60 × 30 × 3 mm – 80 × 30 × 3 mm 4000 mm
Kvadratinis profilis 45 × 45 × 3 mm – 60 × 60 × 3 mm 4000 mm
U profilis, sienele į vidų UNP60 800 mm UNP60 800 mm
U profilis, sienele į išorę UNP60 1200 mm UNP60 1000 mm

Pagrindiniai techniniai duomenys

Parametras APK 45 APK 50
Maksimalus atsparumo momentas 1,5 + 0,75 1,1
Variklio galia 1,5 / 2 kW 1,5 kW
Volų skersmuo Ø152 / 162 mm Ø157 mm
Velenų skersmuo Ø50 / 40 mm Ø50 mm
Lenkimo greitis 3,3 m/min. 2,95 m/min.
Matmenys (P × I × A) 950 × 1050 × 1450 mm 950 × 1000 × 1450 mm

STANDARTINĖ KOMPLEKTACIJA

• Plieninis ST-52 staklių korpusas
• Specialaus plieno grūdinti ir šlifuoti velenai
• 1 standartinių volų komplektas
• 3 varomi volai
• Hidrauliškai aukštyn / žemyn reguliuojamas viršutinis volas
• Atskiras mobilus valdymo pultas
• Viena kryptimi rankiniu būdu reguliuojami kreipiamieji volai
• Rankinė tepimo sistema
• Horizontali ir vertikali darbo padėtis

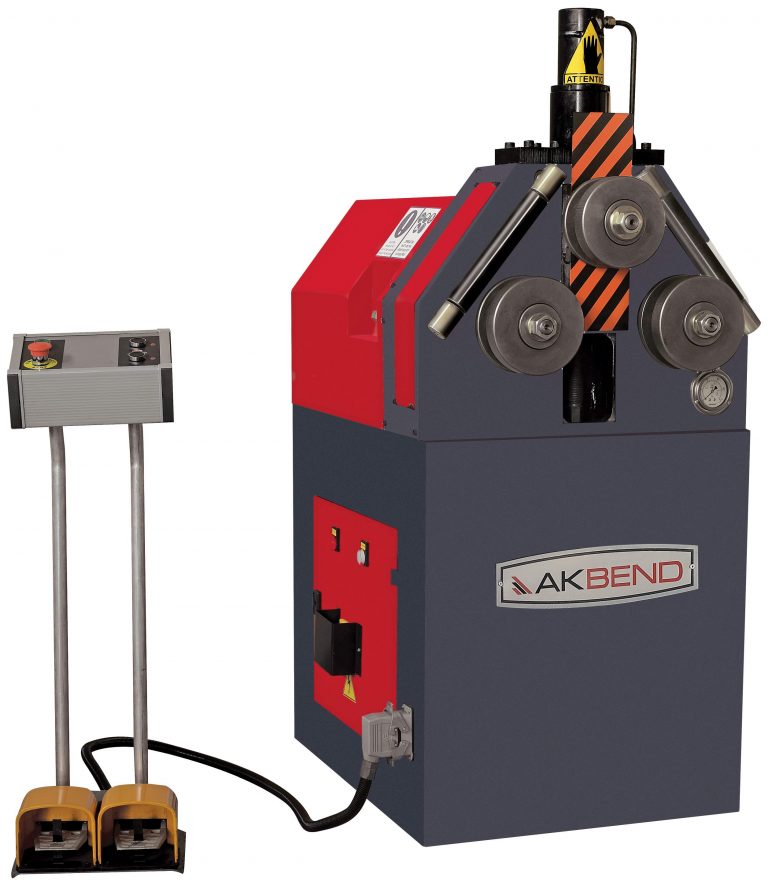

AKYAPAK APK 45 APK 50 profilių lenkimo staklės – kompaktiškos hidraulinės trijų volų staklės, skirtos metalinių profilių, vamzdžių, kampuočių, juostų bei apvalių ir kvadratinių strypų lenkimui. APK 45 ir APK 50 modeliai skirti mažiems bei vidutinio dydžio profiliams ir gali būti naudojami metalo konstrukcijų, turėklų, rėmų, žiedų bei kitų lenktų elementų gamyboje.
Staklėmis galima lenkti kampuočius, T profilius, plokščias juostas, kvadratinius ir apvalius strypus, apvalius vamzdžius, stačiakampius ir kvadratinius profilius bei U profilius. Konkreti lenkimo galia priklauso nuo profilio tipo, jo matmenų ir reikalaujamo minimalaus lenkimo skersmens.
APK 50 yra didesnio pajėgumo modelis. Pagal gamintojo techninę lentelę juo galima lenkti iki Ø70 × 2 mm apvalius vamzdžius, 80 × 30 × 3 mm stačiakampius ir 60 × 60 × 3 mm kvadratinius profilius. APK 45 maksimali lentelėje nurodyta apvalaus vamzdžio reikšmė siekia Ø60 × 2 mm, o kvadratinio profilio – 45 × 45 × 3 mm.
APK 45 turi tris varomus volus ir hidrauliškai reguliuojamą viršutinį volą. Toks sprendimas leidžia efektyviai perduoti sukimo momentą ruošiniui ir tiksliai nustatyti lenkimo padėtį. APK 50 taip pat yra hidraulinės profilių lenkimo staklės, pritaikytos didesniam lenkimo pajėgumui.
Velenai gaminami iš specialaus plieno, grūdinami ir šlifuojami. Staklėse naudojamas standartinių volų komplektas, o skirtingų skersmenų vamzdžiams, profiliams ir kampuočiams gamintojas numato specialius volų komplektus. Tai ypač svarbu tais atvejais, kai reikia sumažinti ruošinio deformaciją arba atlikti serijinį vienodų detalių lenkimą.
AKYAPAK APK 45 APK 50 profilių lenkimo staklės gali būti naudojamos tiek horizontalioje, tiek vertikalioje darbo padėtyje. Tokia konstrukcija suteikia daugiau lankstumo dirbant su skirtingo dydžio ruošiniais.
Gamintojo lentelėje pateikti lenkimo pajėgumai nurodyti plienui, kurio takumo riba yra 240 N/mm². Todėl renkantis konkretų modelį reikia vertinti ne tik maksimalų profilio dydį, bet ir medžiagą, sienelės storį, profilio formą bei reikalaujamą minimalų lenkimo skersmenį.
