AKYAPAK APK 180 APK 240 profilių lenkimo staklės

PROFILIŲ LENKIMO STAKLĖS APK 180 | APK 240

Gamintojas:

Teirautis dėl prekės:
info@scgmachinery.com
+370 686 30901
info@scgstakles.lt
+370 618 15925
Siųsti užklausą
info@scgstakles.lt
+37061815925

APK 180 | APK 240 – pagrindiniai techniniai duomenys

Parametras APK 180 APK 240
Maksimalus atsparumo momentas 210 320
Variklio galia 15 kW 30 kW
Volų skersmuo Ø460 mm Ø550 mm
Velenų skersmuo Ø180 / 160 mm Ø240 / 220 mm
Lenkimo greitis 0–7 m/min. 0–7 m/min.
Matmenys (P × I × A) 2000 × 2400 × 1695 mm 2240 × 3360 × 2055 mm

APK 180 | APK 240 – profilių lenkimo pajėgumai

Profilio tipas APK 180 – dydis Min. Ø APK 240 – dydis Min. Ø
Kampuotis, lentyna į išorę 150 × 15 mm 1000 mm 160 × 20 mm 1600 mm
Kampuotis, lentyna į vidų 130 × 15 mm 1200 mm 150 × 20 mm 1600 mm
T profilis, lentyna į išorę 150 × 15 mm 1200 mm 160 × 20 mm 1400 mm
T profilis, lentyna į vidų 130 × 15 mm 1700 mm 150 × 20 mm 2000 mm
T profilis, lenkiamas briauna 150 × 15 mm 1300 mm 160 × 20 mm 1500 mm
Juosta, lenkiama briauna 150 × 35 mm 1000 mm 175 × 40 mm 1300 mm
Juosta, lenkiama plokštuma 250 × 40 mm 1000 mm 350 × 50 mm 900 mm
Kvadratinis strypas 90 × 90 mm 1400 mm 110 × 110 mm 1500 mm
Apvalus strypas Ø100 mm 1000 mm Ø130 mm 1600 mm
Vamzdis Ø168,3 × 7,1 mm 2500 mm Ø219,1 × 8,18 mm 2500 mm
Kvadratinis profilis 120 × 120 mm – 150 × 150 mm –
U profilis, sienele į vidų UNP300 1100 mm UNP360 1200 mm
U profilis, sienele į išorę UNP300 1100 mm UNP360 1400 mm
U profilis – standus lenkimas UNP160 10000 mm UNP200 11000 mm
I profilis INP300 1200 mm INP360 1500 mm
HEA / HEB HEA180 / HEB160 1100 / 1100 mm HEA240 / HEB200 1500 / 1500 mm
IPE – standus lenkimas IPE160 3500 mm IPE200 5000 mm
HEA / HEB – standus lenkimas HEA120 / HEB120 3500 / 2800 mm HEA180 / HEB160 4500 / 3200 mm

A – standartiniai volai
B – specialūs volai
C – traukimo / pagalbinis įtaisas
D – specialūs volai, kai reikia mažinti profilio deformaciją arba serijinei gamybai

STANDARTINĖ KOMPLEKTACIJA

• 3 volų profilių lenkimo sistema
• Hidraulinė pavara
• Standartiniai profilių lenkimo volai

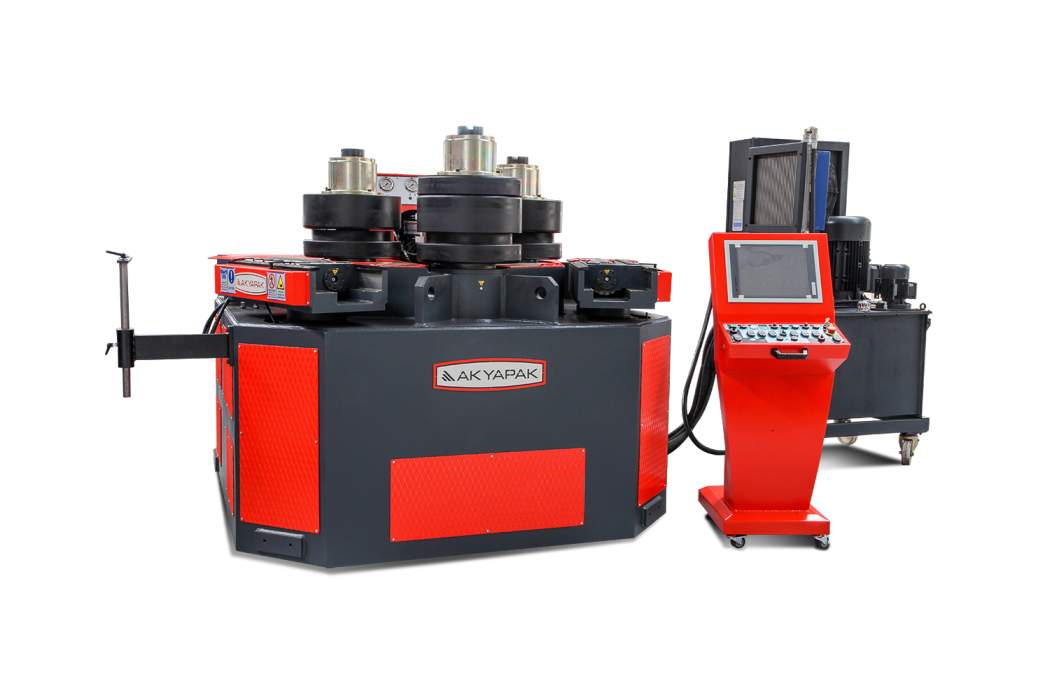

AKYAPAK APK 180 APK 240 profilių lenkimo staklės – didelio pajėgumo hidraulinės trijų volų staklės, skirtos sunkių metalinių profilių, vamzdžių, sijų, kampuočių, juostų ir kitų konstrukcinių profilių lenkimui. Seriją sudaro APK 180 ir galingesnis APK 240 modelis, todėl įrenginį galima parinkti pagal apdirbamų profilių skerspjūvį ir reikalaujamą lenkimo spindulį.
APK serijos konstrukcija skirta didelėms lenkimo apkrovoms. Didelio skersmens velenai, tvirta staklių konstrukcija ir hidraulinė pavara leidžia apdirbti gerokai didesnius profilius nei mažesniais APK serijos modeliais.
APK 180 turi Ø180 / 160 mm velenus ir Ø460 mm volus. Staklių variklio galia – 15 kW, o maksimalus atsparumo momentas – 210. Galingesniame APK 240 naudojami Ø240 / 220 mm velenai ir Ø550 mm volai. Šio modelio maksimalus atsparumo momentas siekia 320, o variklio galia – 30 kW.
Abiejų modelių lenkimo greitis reguliuojamas 0–7 m/min. diapazone. Tai leidžia darbo greitį pritaikyti prie apdirbamo profilio, jo matmenų ir atliekamos lenkimo operacijos.
AKYAPAK APK 180 APK 240 profilių lenkimo staklės skirtos įvairių skerspjūvių ruošiniams. Jomis galima lenkti kampuočius, T profilius, plokščias juostas, kvadratinius ir apvalius strypus, apvalius vamzdžius, kvadratinius profilius, U profilius bei HEA, HEB ir IPE tipo sijas.
APK 180 pagal gamintojo lentelę gali lenkti vamzdžius iki Ø168,3 × 7,1 mm, o APK 240 – iki Ø219,1 × 8,18 mm. APK 180 kvadratinio strypo pajėgumas siekia 90 × 90 mm, o APK 240 – 110 × 110 mm. Taip pat galima apdirbti UNP, HEA, HEB ir IPE konstrukcinius profilius.
Skirtingiems vamzdžių ir profilių skerspjūviams naudojami standartiniai arba specialūs volai bei papildomi įtaisai. Ypač lenkiant vamzdžius arba profilius, kuriems svarbu išlaikyti skerspjūvio geometriją, įrankiai turi būti parenkami pagal konkretų ruošinio dydį.
Gamintojas nurodo, kad techninėje lentelėje pateikti lenkimo pajėgumai apskaičiuoti plienui, kurio takumo riba yra 240 N/mm². Todėl faktinis staklių pajėgumas priklauso nuo profilio geometrijos, medžiagos savybių, sienelės storio, lenkimo krypties ir reikalaujamo minimalaus lenkimo skersmens.

Gamintojas

AKYAPAK
