| Techninis parametras | Matavimo vnt. | CU800RD | CU1000RD |
|---|---|---|---|
| Aukštis virš centrų | mm | 400 | 500 |
| Maks. apdirbamas skersmuo virš stovo | mm | 890 | 1090 |
| Maks. apdirbamas skersmuo virš suporto | mm | 490 | 690 |
| Maks. apdirbamas skersmuo su stovo išpjova* | mm | 1050 | 1250 |
| Stovo plotis | mm | 700 | 700 |
| Atstumas tarp centrų | mm | 1500; 2000; 3000; 4000; 5000; 6000; 7000; 8000; 9000; 10000 | 1500; 2000; 3000; 4000; 5000; 6000; 7000; 8000; 9000; 10000 |
| Špindelio galas DIN 55027 | Nr. | 15 | 15 |
| Špindelio kiaurymė | mm | 155 | 155 |
| Špindelio kūgis | Metric | 160 | 160 |
| Špindelio greičio reguliavimas | – | Tolygus, 4 diapazonai | Tolygus, 4 diapazonai |
| Špindelio sūkių diapazonai | aps./min. | 3,7–15,6; 14,7–62; 58–250; 235–1000 | 3,7–15,6; 14,7–62; 58–250; 235–1000 |
| Pagrindinio variklio galia | kW | 30 | 30 |
| Pastūmų skaičius | – | 160 | 160 |
| Išilginės pastūmos diapazonas | mm/aps. | 0,032–38,9 | 0,032–38,9 |
| Skersinės pastūmos diapazonas | mm/aps. | 0,016–19,45 | 0,016–19,45 |
| Sriegių skaičius | – | 80 | 80 |
| Metrinių sriegių diapazonas | mm | 0,5–480 | 0,5–480 |
| Colinių sriegių diapazonas | TPI | 60–1/16 | 60–1/16 |
| Modulinių sriegių diapazonas | Module | 0,125–120 | 0,125–120 |
| DP sriegių diapazonas | DP | 240–1/4 | 240–1/4 |
| Skersinio suporto eiga | mm | 525 | 525 |
| Viršutinio suporto eiga | mm | 270 | 270 |
| Pinolės skersmuo | mm | 125 | 125 |
| Pinolės kūgis | Morse | Nr. 6 | Nr. 6 |
| Pinolės eiga | mm | 260 | 260 |
| Svoris, kai atstumas tarp centrų 3000 mm | kg | 7500 | 8050 |
STANDARTINĖ KOMPLEKTACIJA
• 30 kW pagrindinis variklis su dažnio keitikliu
• Elektros įvadas 380–440 V, 3 fazės, 50/60 Hz
• Elektros spinta su valdymo pultu
• Aušinimo sistema su elektriniu siurbliu
• Žemos įtampos darbo zonos apšvietimas
• Greitosios eigos mechanizmas keturiomis kryptimis
• Griebtuvo tvirtinimo flanšas DIN 6350 – Ø500 mm
• Galinė apsauga per visą staklių ilgį
• Eigos sraigto ir veleno apsauga
• Griebtuvo apsauga
• Įrankių laikiklio apsauga
• Niveliravimo ir tvirtinimo elementai
• Špindelio nejudamas centras ir pereinamoji įvorė
• Keturių pozicijų peilių laikiklis su raktu
• Galinio arkliuko pinolės redukcinė įvorė
• Elektrinė galinio arkliuko eiga
• Automatinė viršutinio suporto pastūma
• Įrangos dėžė
• Transportavimo pagrindas su plastikine apsauga
• Naudojimo instrukcija
• Standartinis dažymas
PAPILDOMA KOMPLEKTACIJA
• Bison 3 ir 4 kumštelių griebtuvai
• Planscheibė

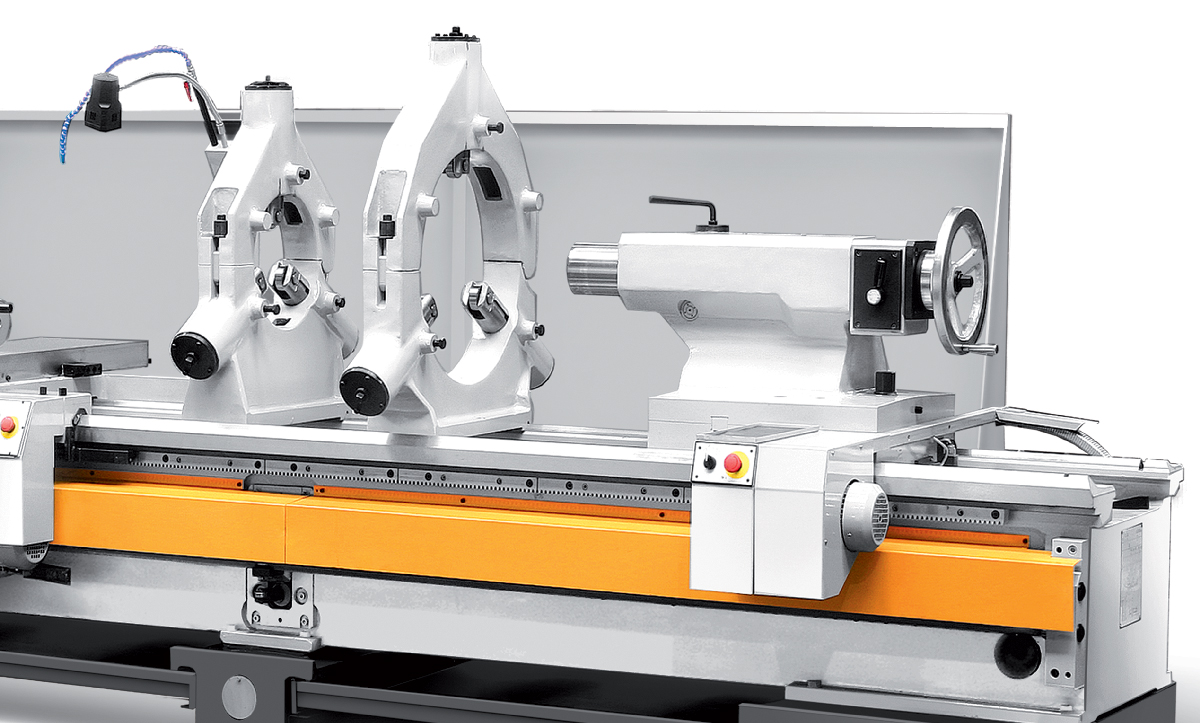

• Judantis ir įvairių dydžių fiksuoti liunetai
• Ritininės liunetų atramos
• Kūgių tekinimo įtaisas
• Besisukantys didelės apkrovos centrai
• Kojinis stabdys
• ASA A2 špindelio variantas
• Multifix greito keitimo peilių laikiklis
• 37 kW pagrindinis variklis
• 2 arba 3 ašių skaitmeninė indikacija (DRO)
• T formos grioveliai skersiniame suporte
• Kita papildoma įranga pagal užsakymą
ZMM CU800RD CU1000RD tekinimo staklės – sunkios universalios tekinimo staklės su dažnio keitikliu ir tolygiu špindelio sūkių reguliavimu, skirtos didelių, sunkių ir ilgų ruošinių apdirbimui. Masyvi 700 mm pločio stovo konstrukcija, didelė špindelio kiaurymė ir galinga pagrindinė pavara leidžia stakles naudoti intensyviems tekinimo darbams gamybos ir remonto įmonėse.
Priklausomai nuo modelio, maksimalus apdirbamas skersmuo virš stovo siekia Ø890 mm (CU800RD) arba Ø1090 mm (CU1000RD), o virš suporto – atitinkamai Ø490 mm arba Ø690 mm. Pasirinkus stovo išpjovą, galima apdirbti iki Ø1050 mm (CU800RD) arba Ø1250 mm (CU1000RD) skersmens ruošinius. Abiejuose modeliuose naudojama 155 mm špindelio kiaurymė, o atstumas tarp centrų gali būti pasirenkamas nuo 1500 iki 10 000 mm.
CU800RD ir CU1000RD naudojamas 30 kW pagrindinis variklis su dažnio keitikliu. Špindelio sūkiai reguliuojami tolygiai keturiuose diapazonuose nuo 3,7 iki 1000 aps./min., todėl galima tiksliai parinkti pjovimo režimą pagal ruošinio skersmenį, medžiagą ir atliekamą operaciją. Staklės taip pat gali būti komplektuojamos V-const pastovaus pjovimo greičio funkcija.
Staklės pritaikytos išoriniam ir vidiniam tekinimui, galų apdirbimui, griovelių formavimui bei metrinių, colinių, modulinių ir DP sriegių sriegimui. ZMM Bulgaria CU800RD ir CU1000RD gali būti komplektuojamos papildoma įranga pagal konkrečius gamybos poreikius. Išsamūs kiekvieno modelio parametrai pateikti skiltyje „Techninė informacija“.
Gamintojas
ZMM Bulgaria
