| Techninis parametras | Matavimo vnt. | CU730RD |
|---|---|---|
| Aukštis virš centrų | mm | 365 |
| Maks. apdirbamas skersmuo virš stovo | mm | 730 |
| Maks. apdirbamas skersmuo virš suporto | mm | 500 |
| Maks. apdirbamas skersmuo su stovo išpjova | mm | 930 |
| Stovo plotis | mm | 400 |
| Atstumas tarp centrų | mm | 1000; 1500; 2000; 3000; 4000; 5000 |
| Špindelio galas DIN 55027 | Nr. | 11 |
| Špindelio kiaurymė | mm | 103 |
| Špindelio kūgis | Metric | 120 |
| Špindelio greičio reguliavimas | – | Tolygus, 3 diapazonai |
| Špindelio sūkių diapazonai | aps./min. | 16–63; 63–250; 315–1250 |
| Pagrindinio variklio galia | kW | 11 |
| Pastūmų skaičius | – | 120 |
| Išilginės pastūmos diapazonas | mm/aps. | 0,04–12 |
| Skersinės pastūmos diapazonas | mm/aps. | 0,02–6 |
| Sriegių skaičius | – | 64 |
| Metrinių sriegių diapazonas | mm | 0,5–120 |
| Colinių sriegių diapazonas | TPI | 60–1/4 |
| Modulinių sriegių diapazonas | Module | 0,125–30 |
| DP sriegių diapazonas | DP | 240–1 |
| Skersinio suporto eiga | mm | 390 |
| Viršutinio suporto eiga | mm | 130 |
| Pinolės skersmuo | mm | 90 |
| Pinolės kūgis | Morse | Nr. 5 |
| Pinolės eiga | mm | 230 |
| Svoris, kai atstumas tarp centrų 2000 mm | kg | 3500 |
STANDARTINĖ KOMPLEKTACIJA
• Pagrindinis 11 kW variklis su dažnio keitikliu
• Elektros įvadas 380–440 V, 3 fazės, 50/60 Hz
• Elektros spinta su valdymo pultu
• Aušinimo sistema su elektriniu siurbliu
• Žemos įtampos darbo zonos apšvietimas
• Greitosios eigos mechanizmas keturiomis kryptimis
• Griebtuvo tvirtinimo flanšas DIN 6350 – Ø315 mm
• Galinė apsauga per visą staklių ilgį
• Eigos sraigto ir veleno apsauga
• Griebtuvo apsauga
• Įrankių laikiklio apsauga
• V formos diržai – 4 vnt.
• Keičiamų krumpliaračių komplektas
• Niveliravimo varžtai ir plokštelės
• Pamato tvirtinimo varžtai
• Špindelio nejudamas centras
• Špindelio pereinamoji įvorė
• Keturių pozicijų peilių laikiklis su raktu
• Vienos pozicijos išilginis ribotuvas
• Greito fiksavimo galinis arkliukas
• Įrangos dėžė
• Transportavimo pagrindas su plastikine apsauga
• Naudojimo instrukcija
• Standartinis dažymas
PAPILDOMA KOMPLEKTACIJA
• Bison 3 ir 4 kumštelių griebtuvai
• Planscheibė
• Judantis ir fiksuoti liunetai
• Ritininės liunetų atramos
• Kūgių tekinimo įtaisas
• Besisukantis centras
• Gręžimo griebtuvas
• Kojinis stabdys
• Cam-lock špindelio variantas
• Multifix greito keitimo peilių laikiklis
• 2 arba 3 ašių skaitmeninė indikacija (DRO)
• T formos grioveliai skersiniame suporte
• Kita papildoma įranga pagal užsakymą

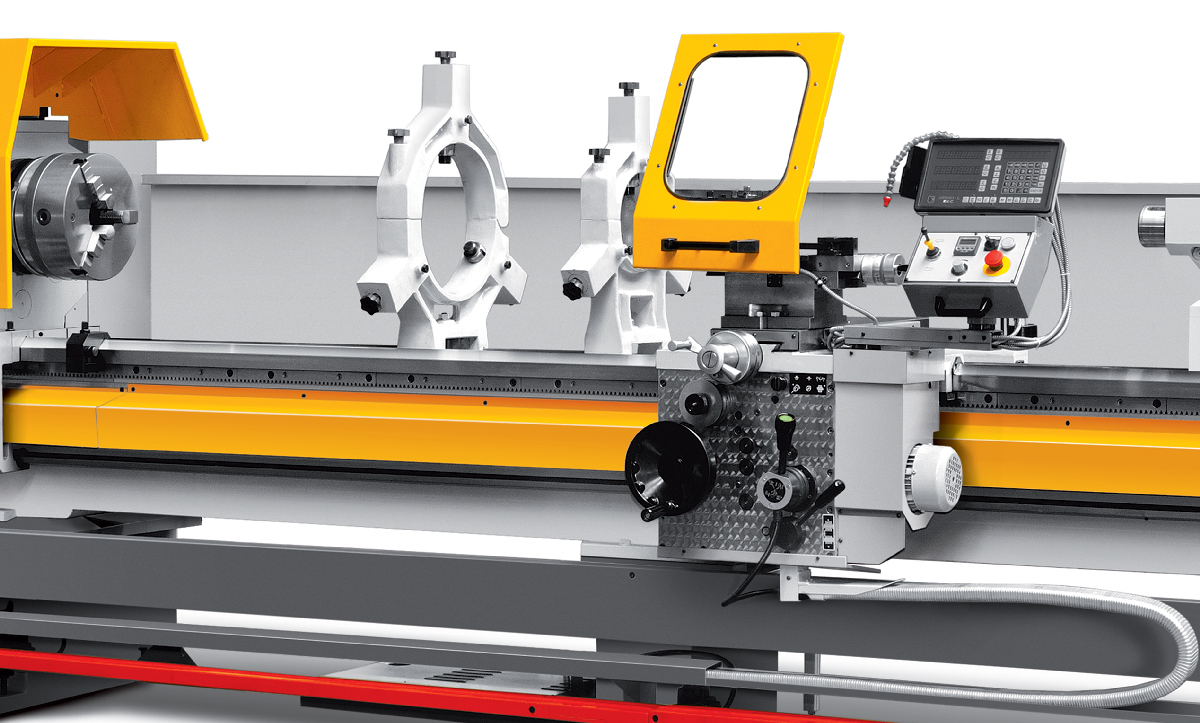

ZMM CU730RD tekinimo staklės – universalios tekinimo staklės su dažnio keitikliu ir tolygiu špindelio sūkių reguliavimu, skirtos vidutinių ir didelių ruošinių apdirbimui. Tvirta konstrukcija ir 11 kW pagrindinis variklis leidžia stakles naudoti intensyviems tekinimo darbams gamybos bei remonto įmonėse.
Maksimalus apdirbamas skersmuo virš stovo siekia Ø730 mm, virš suporto – Ø500 mm, o su stovo išpjova galima apdirbti didesnio skersmens ruošinius. Špindelio kiaurymė – 103 mm, o atstumas tarp centrų gali būti pasirenkamas nuo 1000 iki 5000 mm.
CU730RD špindelio sūkiai reguliuojami tolygiai dažnio keitikliu, todėl operatorius gali tiksliai parinkti pjovimo režimą pagal ruošinio skersmenį, medžiagą ir atliekamą operaciją. Tai suteikia daugiau lankstumo lyginant su CU730 modeliu, turinčiu mechaninę greičių dėžę.
Staklės pritaikytos išoriniam ir vidiniam tekinimui, galų apdirbimui, griovelių formavimui bei įvairių tipų sriegių sriegimui. ZMM Bulgaria CU730RD gali būti komplektuojamos papildoma įranga pagal konkrečius gamybos poreikius. Išsamūs parametrai pateikti skiltyje „Techninė informacija“.
Gamintojas
ZMM Bulgaria
