| Aprašymas | Matavimo vienetai | Reikšmė |
|---|---|---|
| Centrų aukštis | mm | 365 |
| Apdirbamas skersmuo virš stovo | mm | 730 |
| Apdirbamas skersmuo virš suporto | mm | 500 |
| Apdirbamas skersmuo virš išpjovos | mm | 930 |
| Stovo plotis | mm | 400 |
| Atstumas tarp centrų | mm | 1000; 1500; 2000; 3000; 4000; 5000 |
| Špindelio galas DIN 55027 | Nr. | 11 |
| Špindelio kiaurymė | mm | 103 |
| Špindelio kūgis | Metric | 120 |
| Špindelio greičių skaičius | – | 21 |
| Špindelio sūkių diapazonas | aps./min. | 12,5–1250 |
| Pagrindinio variklio galia | kW | 11 |
| Pastūmų skaičius | – | 120 |
| Išilginės pastūmos diapazonas | mm/aps. | 0,04–12 |
| Skersinės pastūmos diapazonas | mm/aps. | 0,02–6 |
| Sriegių skaičius | – | 64* |
| Metrinių sriegių diapazonas | mm | 0,5–120 |
| Colinių sriegių diapazonas | TPI | 60–1/4 |
| Modulinių sriegių diapazonas | modulis | 0,125–30 |
| DP sriegių diapazonas | DP | 240–1 |
| Skersinio suporto eiga | mm | 390 |
| Viršutinio suporto eiga | mm | 130 |
| Pinolės skersmuo | mm | 90 |
| Pinolės kūgis | Morse | Nr. 5 |
| Pinolės eiga | mm | 230 |
| Svoris (atstumas tarp centrų 2000 mm) | kg | 3500 |
STANDARTINĖ KOMPLEKTACIJA
Elektros spinta su valdymo pultu
Aušinimo sistema
Pagreitinta pastūma
Kreipiančiųjų išpjova (tik 1000 mm staklėms)
Įrankių laikiklis
V- diržai
Keičiami krumpliaračiai
išlyginimo varžtai ir pagalvėlės
Įrankių dėžė
Staklių dokumentacija
Šviestuvas
PAPILDOMA KOMPLEKTACIJA
Griebtuvai
Judamas liunetas
Nejudamas liunetas
Griebtuvas grąžtams
Stabdžio pedalas
Greitas įrankių keitimas
Aktyvus centras

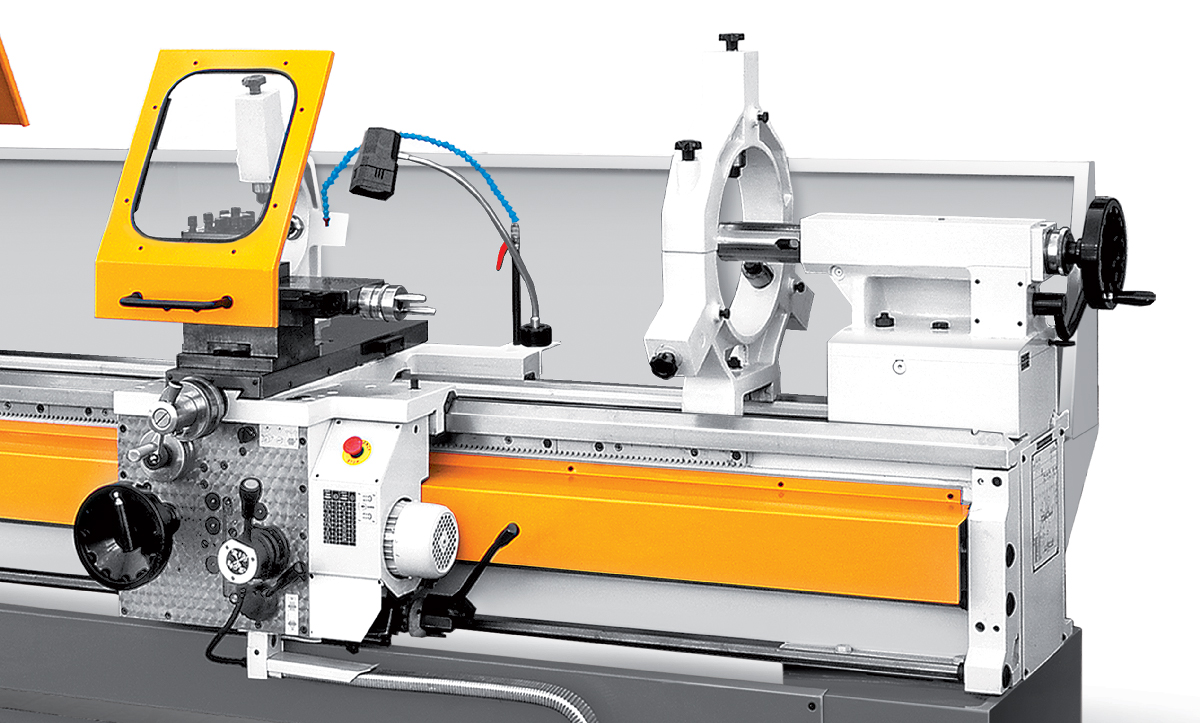

ZMM CU730 – universalios tekinimo staklės, skirtos vidutinių ir didelių ruošinių apdirbimui gamybos bei remonto įmonėse. Tvirta 400 mm pločio stovo konstrukcija ir didelis apdirbimo skersmuo užtikrina stabilų darbą atliekant įvairias tekinimo operacijas.
Maksimalus apdirbamas skersmuo virš stovo siekia Ø730 mm, virš suporto – Ø500 mm, o su stovo išpjova galima apdirbti ruošinius iki Ø930 mm. 103 mm špindelio kiaurymė suteikia daugiau galimybių apdirbant didesnio skersmens vamzdžius, velenus ir kitus ilgus ruošinius. Atstumas tarp centrų gali būti pasirenkamas nuo 1000 iki 5000 mm.
CU730 turi 21 špindelio greitį ir 12,5–1250 aps./min. sūkių diapazoną. 11 kW pagrindinis variklis užtikrina pakankamą galią intensyviems tekinimo darbams. Staklės pritaikytos išoriniam ir vidiniam tekinimui, galų apdirbimui, griovelių formavimui bei metrinių, colinių, modulinių ir DP sriegių sriegimui.
ZMM Bulgaria CU730 gali būti komplektuojamos papildoma įranga pagal konkrečius gamybos poreikius. Išsamūs staklių parametrai pateikti skiltyje „Techninė informacija“.
Gamintojas
ZMM Bulgaria
