| Techninis parametras | Matavimo vnt. | C11MCS |
|---|---|---|
| Aukštis virš centrų | mm | 300 |
| Maks. apdirbamas skersmuo virš stovo | mm | 600 |
| Maks. apdirbamas skersmuo virš suporto | mm | 400 |
| Maks. apdirbamas skersmuo su stovo išpjova | mm | 800 |
| Stovo plotis | mm | 400 |
| Atstumas tarp centrų | mm | 1000; 1500; 2000; 3000; 4000; 5000 |
| Špindelio galas DIN 55027 | Nr. | 8 |
| Špindelio kiaurymė | mm | 80 |
| Špindelio kūgis | Metric | 90 |
| Špindelio greičio reguliavimas | – | Tolygus, 3 diapazonai |
| Špindelio sūkių diapazonai | aps./min. | 20–100; 80–400; 400–2000 |
| Pagrindinio variklio galia | kW | 11 |
| Pastūmų skaičius | – | 120 |
| Išilginės pastūmos diapazonas | mm/aps. | 0,04–12 |
| Skersinės pastūmos diapazonas | mm/aps. | 0,02–6 |
| Sriegių skaičius | – | 64 |
| Metrinių sriegių diapazonas | mm | 0,5–120 |
| Colinių sriegių diapazonas | TPI | 60–1/4 |
| Modulinių sriegių diapazonas | Module | 0,125–30 |
| DP sriegių diapazonas | DP | 240–1 |
| Skersinio suporto eiga | mm | 315 |
| Viršutinio suporto eiga | mm | 130 |
| Pinolės skersmuo | mm | 90 |
| Pinolės kūgis | Morse | Nr. 5 |
| Pinolės eiga | mm | 230 |
| Svoris, kai atstumas tarp centrų 2000 mm | kg | 3110 |
STANDARTINĖ KOMPLEKTACIJA
• Pagrindinis variklis su dažnio keitikliu – 11 arba 15 kW
• Elektros įvadas 380–440 V, 3 fazės, 50/60 Hz
• Špindelio kiaurymė – 80 mm
• Špindelio galas DIN 55027 Nr. 8
• Elektros spinta su valdymo pultu
• Aušinimo sistema su elektriniu siurbliu
• Žemos įtampos darbo zonos apšvietimas
• Greitosios eigos mechanizmas keturiomis kryptimis
• Griebtuvo tvirtinimo flanšas DIN 6350 – Ø250 mm
• Galinė apsauga per visą staklių ilgį
• Eigos sraigto ir veleno apsauga
• Griebtuvo apsauga
• Įrankių laikiklio apsauga
• V formos diržai – 4 vnt.
• Keičiamų krumpliaračių komplektas
• Niveliravimo varžtai ir plokštelės
• Pamato tvirtinimo varžtai
• Špindelio nejudamas centras
• Špindelio pereinamoji įvorė
• Keturių pozicijų peilių laikiklis su raktu
• Vienos pozicijos išilginis ribotuvas
• Greito fiksavimo galinis arkliukas
• Galinio arkliuko pinolės redukcinė įvorė
• Įrangos dėžė
• Transportavimo pagrindas su plastikine apsauga
• Naudojimo instrukcija
• Standartinis dažymas
PAPILDOMA KOMPLEKTACIJA
• Stovo išpjova (machine bed gap)
• Bison 3 kumštelių savaime centruojantis griebtuvas
• Bison 4 kumštelių nepriklausomas griebtuvas
• 4 kumštelių nepriklausomas griebtuvas Cam-lock špindeliui
• Planscheibė be kumštelių
• Judantis liunetas
• Fiksuotas liunetas
• Ritininės liuneto atramos
• Kūgių tekinimo įtaisas
• Sriegio indikatorius
• Varantysis diskas
• Tekinimo šuniukų komplektas
• Besisukantis centras
• Gręžimo griebtuvas su Morzės kūgiu
• Kojinis stabdys
• Cam-lock špindelio variantas
• Multifix greito keitimo peilių laikiklis
• Gear-belt quadrant
• Galinio arkliuko nejudamas centras
• Galinio arkliuko pereinamoji įvorė
• Raktų komplektas
• Atsarginių dalių katalogas
• 220 V, 3 fazių, 50/60 Hz elektros versija
• T formos grioveliai skersiniame suporte
• Medinė transportavimo dėžė
• 2 arba 3 ašių skaitmeninė indikacija (DRO)

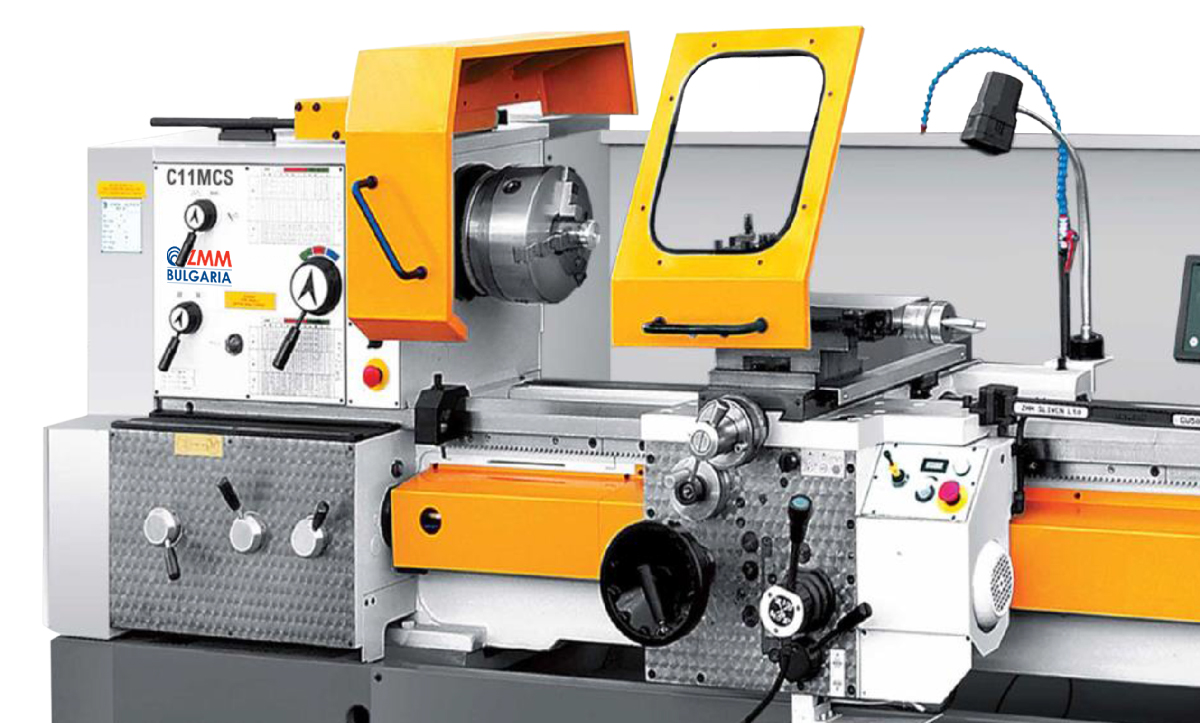

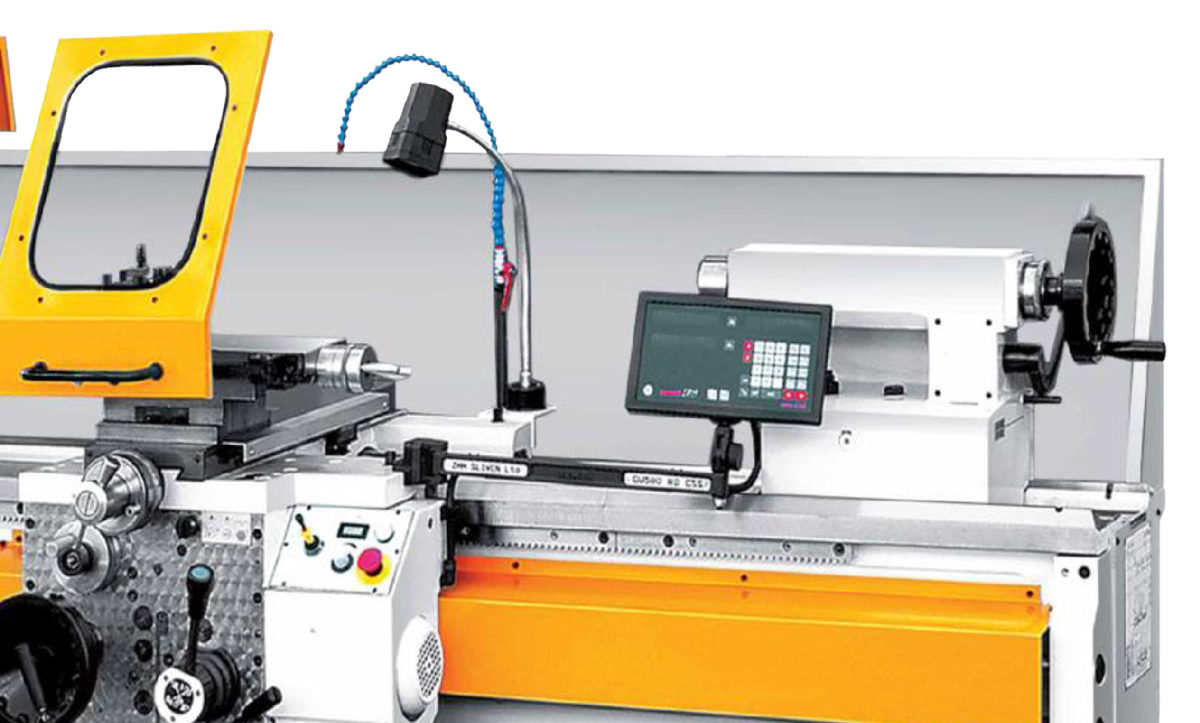

ZMM C11MCS tekinimo staklės – universalios tekinimo staklės su dažnio keitikliu ir tolygiu špindelio sūkių reguliavimu, skirtos vidutinių ir didelių ruošinių apdirbimui. Tvirta 400 mm pločio stovo konstrukcija ir 11 arba 15 kW pagrindinis variklis leidžia stakles naudoti intensyviems tekinimo darbams gamybos bei remonto įmonėse.
Maksimalus apdirbamas skersmuo virš stovo siekia Ø600 mm, virš suporto – Ø400 mm, o su stovo išpjova galima apdirbti ruošinius iki Ø800 mm. Špindelio kiaurymė – 80 mm, o atstumas tarp centrų gali būti pasirenkamas nuo 1000 iki 5000 mm.
Špindelio sūkiai reguliuojami tolygiai dažnio keitikliu trijuose diapazonuose: 20–100, 80–400 ir 400–2000 aps./min. Galima V-const pastovaus pjovimo greičio funkcija, kuri keičiantis apdirbimo skersmeniui atitinkamai keičia špindelio sūkius.
Staklės pritaikytos išoriniam ir vidiniam tekinimui, galų apdirbimui, griovelių formavimui bei metrinių, colinių, modulinių ir DP sriegių sriegimui. ZMM Bulgaria C11MCS gali būti komplektuojamos papildoma įranga pagal konkrečius gamybos poreikius. Išsamūs parametrai pateikti skiltyje „Techninė informacija“.
Gamintojas
ZMM Bulgaria
