| Techninis parametras | Matavimo vnt. | Reikšmė |
|---|---|---|
| Aukštis virš centrų | mm | 705 |
| Maks. apdirbamas skersmuo virš stovo | mm | 1410 |
| Maks. apdirbamas skersmuo virš suporto | mm | 1000 |
| Stovo plotis | mm | 800 |
| Atstumas tarp centrų | mm | 2000; 3000; 4000; 5000; 6000; 7000; 8000; 9000 |
| Špindelio galas | – | A15 |
| Špindelio kiaurymė | mm | 205 |
| Špindelio kūgis | Metric | 215 |
| Špindelio greičio reguliavimas | – | Tolygus, 4 diapazonai |
| Špindelio sūkių diapazonai | aps./min. | 1,5–8; 5–31; 20–125; 80–500 |
| Pagrindinio variklio galia | kW | 45 |
| Pastūmų skaičius | – | 160 |
| Išilginės pastūmos diapazonas | mm/aps. | 0,032–38,9 |
| Skersinės pastūmos diapazonas | mm/aps. | 0,016–19,45 |
| Sriegių skaičius | – | 80 kiekvieno tipo |
| Metrinių sriegių diapazonas | mm | 0,5–480 |
| Colinių sriegių diapazonas | TPI | 60–1/16 |
| Modulinių sriegių diapazonas | Module | 0,125–120 |
| DP sriegių diapazonas | DP | 240–1/4 |
| Skersinio suporto eiga | mm | 730 |
| Viršutinio suporto eiga | mm | 350 |
| Pinolės skersmuo | mm | 200 |
| Pinolės kūgis | Morse | Nr. 7 |
| Pinolės eiga | mm | 300 |
| Svoris, kai atstumas tarp centrų 3000 mm | kg | 14 000 |

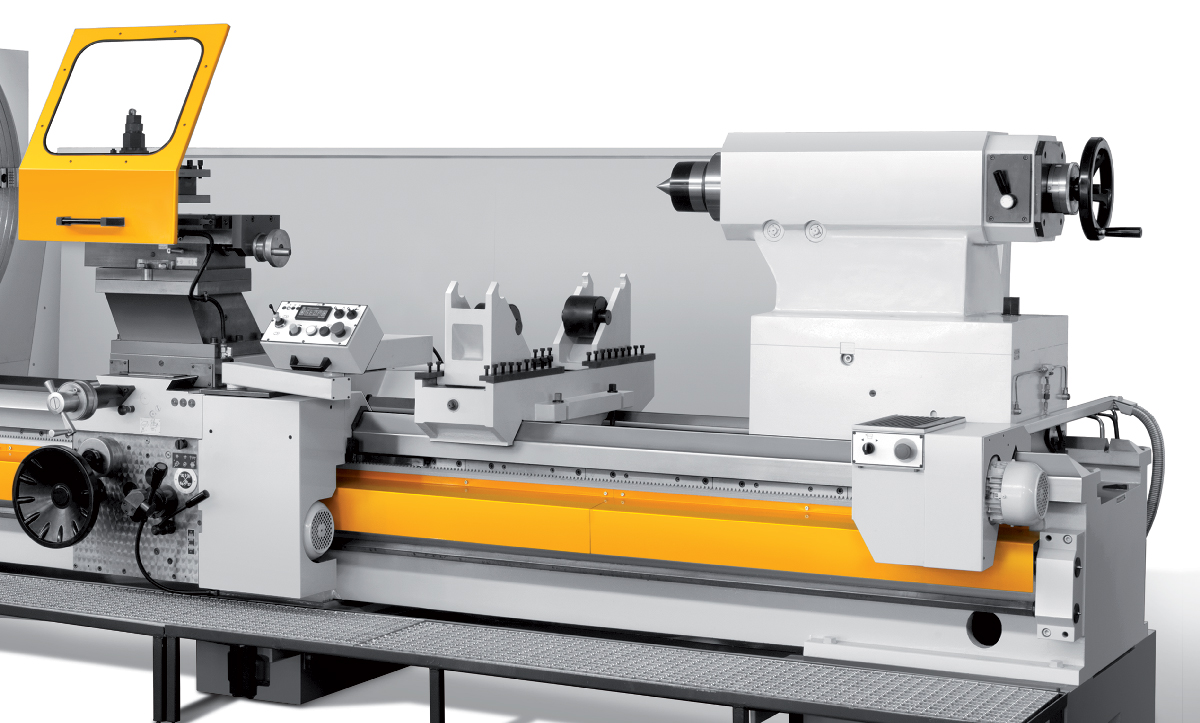

UNIVERSALIOS TEKINIMO STAKLĖS CU1410RD
Gamintojas:
Teirautis dėl prekės:
Ieškote įsigyti įvairių įrankių prie staklių? Kviečiame apsilankyti mūsų e. parduotuvėje:
Įrankiai staklėmsSTANDARTINĖ KOMPLEKTACIJA
• 45 kW pagrindinis variklis su dažnio keitikliu
• Elektros įvadas 380–440 V, 3 fazės, 50/60 Hz
• Špindelio kiaurymė – 205 mm
• Špindelio galas – A15
• Elektros spinta su valdymo pultu
• Aušinimo sistema su elektriniu siurbliu
• Žemos įtampos darbo zonos apšvietimas
• Greitosios eigos mechanizmas keturiomis kryptimis
• Griebtuvo tvirtinimo flanšas DIN 6350 – Ø630 mm
• Galinė apsauga per visą staklių ilgį
• Eigos sraigto ir veleno apsauga
• Griebtuvo apsauga
• Įrankių laikiklio apsauga
• V formos diržai – 8 vnt.
• Keičiamų krumpliaračių komplektas
• Niveliravimo varžtai ir plokštelės
• Pamato tvirtinimo varžtai
• Špindelio nejudamas centras
• Špindelio pereinamoji įvorė
• PARAT Nr. 5 greito keitimo peilių laikiklis su 3 laikikliais
• Galinio arkliuko pinolės reduktorius 1:1 ir 1:4
• Bison MT7 besisukantis centras, tipas 8811
• Automatinė viršutinio suporto pastūma
• Elektrinė galinio arkliuko eiga
• Įrangos dėžė
• Transportavimo pagrindas su plastikine apsauga
• Naudojimo instrukcija
• Standartinis dažymas
PAPILDOMA KOMPLEKTACIJA
• Bison Ø630 mm 3 kumštelių griebtuvas
• Bison Ø1250 mm 4 kumštelių nepriklausomas griebtuvas
• Judantis liunetas 80–300 mm
• Įvairių dydžių fiksuoti liunetai iki 1000 mm
• Ritininės liunetų atramos
• Kūgių tekinimo įtaisas
• Sriegio žingsnio indikatorius
• ASA A2 špindelio variantas
• 2 arba 3 ašių skaitmeninė indikacija (DRO)
• V-const pastovaus pjovimo greičio funkcija
• T formos grioveliai skersiniame suporte
• Kita papildoma įranga pagal užsakymą
ZMM CU1410RD tekinimo staklės – sunkios universalios tekinimo staklės su dažnio keitikliu ir tolygiu špindelio sūkių reguliavimu, skirtos labai didelių, sunkių ir ilgų ruošinių apdirbimui. Masyvi 800 mm pločio stovo konstrukcija, 205 mm špindelio kiaurymė ir 45 kW pagrindinis variklis leidžia stakles naudoti intensyviems tekinimo darbams sunkiojoje pramonėje, gamybos ir remonto įmonėse.
Maksimalus apdirbamas skersmuo virš stovo siekia Ø1410 mm, o virš skersinio suporto – Ø1000 mm. Atstumas tarp centrų gali būti pasirenkamas nuo 2000 iki 9000 mm, todėl CU1410RD pritaikytos didelių velenų, vamzdžių ir kitų ilgų bei didelio skersmens ruošinių apdirbimui.
Špindelio sūkiai reguliuojami tolygiai dažnio keitikliu keturiuose diapazonuose nuo 1,5 iki 500 aps./min. Mažas minimalus špindelio greitis ir didelė pagrindinio variklio galia ypač svarbūs apdirbant didelio skersmens ruošinius. Papildomai galima V-const pastovaus pjovimo greičio funkcija.
Staklės pritaikytos išoriniam ir vidiniam tekinimui, galų apdirbimui, griovelių formavimui bei metrinių, colinių, modulinių ir DP sriegių sriegimui. ZMM Bulgaria CU1410RD gali būti komplektuojamos papildoma įranga pagal konkrečius gamybos poreikius. Išsamūs parametrai pateikti skiltyje „Techninė informacija“.
Brand
ZMM Bulgaria
