| Modelis | CU400MRD | CU500MRD | |
| Centrų aukštis | mm | 220 | 250 |
| Apdirbamas diametras | mm | 440 | 500 |
| Apdirbamas diametras virš suporto | mm | 240 | 300 |
| Apdirbamas diametras virš išpjovos (papildoma) | mm | 640* | 700* |
| Išpjovos ilgis(papildoma) | mm | 250* | 250* |
| Bazės plotis | mm | 400 | 400 |
| Atstumas tarp centrų | mm | 1000; 1500; 2000; 3000; 4000; 5000 | |
| Špindelio kiaurymės skersmuo | mm | 80 | |
| Špindelio priekinė dalis (tvirtinimo sąsaja) | DIN 55027 – 8 | ||
| Špindelio kūgis | Metric | 80 | |
| Špindelio greičių skaičius | bepakopis, 3-juose diapazonuose | ||
| Špindelio greičių diapazonas | 25 – 100; 100 – 400; 500 – 2000 | ||
| Pastūmos | 120 | ||
| Skersinės pastūmos diapazonas | mm/aps | 0,02..6 | |
| Išilginės pastūmos diapazonas | mm/aps | 0,04…12 | |
| Sriegių žingsniai | 64 | ||
| Metriniai | mm | 0,5…120 | |
| Coliniai | vijų/1″ | 60…0,25 | |
| Moduliniai | mod | 0,125…30 | |
| DP | DP | 240…1 | |
| Skersinė rogių eiga | mm | 315 | |
| Viršutinių rogių eiga | mm | 130 | |
| Galinės atramos pinolės diametras | mm | 90 | |
| Pinolės kūgis | Morse | 5 | |
| Pinolės eiga | mm | 230 | |
| Pagrindinio variklio galia | kW | 11 | |
| Elektros srovė | V/Hz | 380-440/50/60 (3 fazės) | |

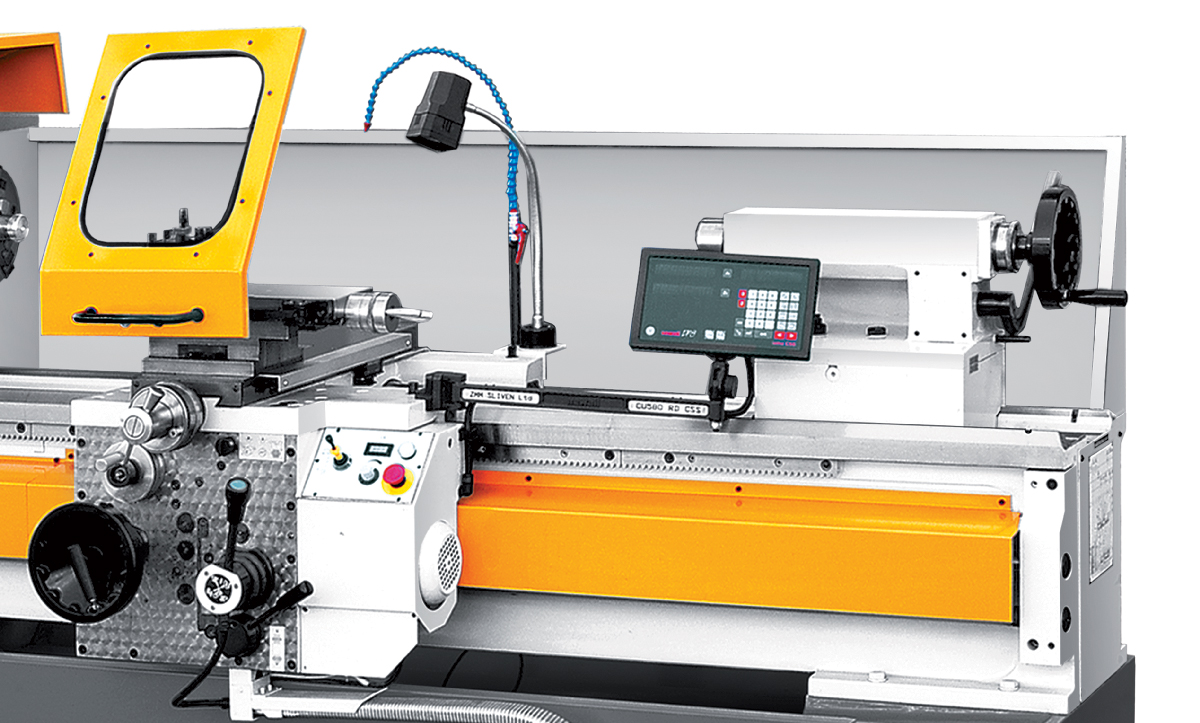

UNIVERSALIOS TEKINIMO STAKLĖS CU400MRD | CU500MRD
Gamintojas:
Teirautis dėl prekės:
Ieškote įsigyti įvairių įrankių prie staklių? Kviečiame apsilankyti mūsų e. parduotuvėje:
Įrankiai staklėmsZMM Bulgaria gaminamos universalios tekinimo staklės CU400MRD ir CU500MRD skirtos įvairių detalių apdirbimui, pasižymi patikima konstrukcija ir moderniu valdymu. Pagrindinis jų privalumas – nepertraukiamas greičio reguliavimas („V-const“), leidžiantis išlaikyti pastovų pjovimo greitį net keičiantis ruošinio skersmeniui. Tai užtikrina didesnį tikslumą bei aukštą paviršiaus kokybę.
Staklės komplektuojamos su 11 kW varikliu, o špindelio sukimosi greitis reguliuojamas trimis diapazonais nuo 25 iki 2000 aps./min. Platus sriegimo pasirinkimas (64 tipai – metrinių, colių, moduliniai ir DP sriegiai) suteikia galimybę dirbti su įvairiais užsakymais.
Tvirtas ketaus pagrindas ir tiksliai apdirbtos kreipiančiosios užtikrina staklių standumą bei ilgaamžiškumą. Papildomai galima komplektuoti įvairius priedus: atramas (steady rest), 3 ir 4 kumštelių griebtuvus, skaitmeninę indikaciją ir kitą įrangą.
STANDARTINĖ KOMPLEKTACIJA
Pagreitinta pastūma
Elektrodinaminis stabdis
Špindelio kiaurymės skersmuo 80 mm
Aušinimo sistema
Griebtuvo tvirtinimo flanšas DIN 6350 – 250
Įrankių laikiklis (4 pozicijų)
V-diržai (4 vienetai)
Keičiamų krumpliaračių komplektas
Įrankių dėžė
Apšvietimo lempa
Korpuso išstatymo pagalvėlės
Pagrindinis variklis 11 kW
Vienos padėties išilginis ribotuvas
Špindelio adaptyvi įvorė
Špindelio centras
Dokumantacija
CE sertifikatas
PAPILDOMA KOMPLEKTACIJA
Išpjova kreipiančiosiose
3 kumštelių savaiminio centravimo griebtuvas Ø250 mm, 3204 DIN 6350 prekės ženklas Bison, Lenkija
Judantis liunetas 15-200 mm (CU400MRD/CU500MRD)
Nejudantis liunetas 15-160 mm, plokštelės (CU400MRD/CU500MRD)
Nejudamas liunetas su ritinėliais(PWTR) vietoj plokštelių 15 – 160 mm (CU400MRD/CU500MRD)
Nejudantis liunetas 140-280 mm (CU500MRD)
Nejudamas liunetas su ritinėliais(PWTR) vietoj plokštelių 140 – 280 mm (CU500MRD)
4-ių nepriklausomų kumštelių griebtuvas D400-8 4334/DIN 55027 Bison
4-ių nepriklausomų kumštelių griebtuvas D500-8 4334/DIN 55027 Bison
Flanšas D400 DIN55027 be kumštelių (CU400MRD)
Flanšas D480 DIN55027 be kumštelių (CU500MRD)
Konusinio tekinimo įrenginys
Sriegių pjovimo indikatorius
Pavalkinis griebtuvas sukliui DIN 55027
Pavalkėlių komplektas Ø 20; Ø 30; Ø 40; Ø 50; Ø 60; Ø 80; 1 Ø 00
Sukamas centras M5
Gręžimo griebtuvas su įspraustine(ręžimo skersmuo, mm – 20
Stabdžio pedalas 1000 mm
Špindelis su Cam-lock griebtuvo tvirtinimu
Skaitmeninė indikacija Newall 2-jų/3-jų ašių
