UNIVERSALIOS TEKINIMO STAKLĖS CU1000

Gamintojas:

Teirautis dėl prekės:
info@scgmachinery.com
+370 686 30901
info@scgstakles.lt
+370 618 15925
info@scgstakles.lt
+37061815925

Ieškote įsigyti įvairių įrankių prie staklių? Kviečiame apsilankyti mūsų e. parduotuvėje:

Įrankiai staklėms
TECHNINIAI DUOMENYS
Modelis   CU 1000
Centrų aukštis mm 500
Apdirbamas diametras mm 1090
Apdirbamas diametras virš suporto mm 690
Apdirbamas diametras virš išpjovos (opcija) mm 1250
Atstumas tarp centrų mm 1500 – 6000
Špindelio galas DIN 55027 Nr 15
Špindelio kiaurymė mm 155
Špindelio konusas Metric 160
Špindelio greičių skaičius   24
Špindelio apsisukimai apm 6,3…1250
Pastūmos   160
Suporto skersinė pastūma mm/aps 0,016..19,45
Suporto išilginė pastūma mm/aps 0,032..38,9
Sriegių žingsniai   80 kiekvienos rūšies
Metriniai mm 0,5…480
Coliniai vijų/1″ 60…1/16
Moduliniai mod 0,125…120
DP DP 240…1/4
Viršutinis suporto skersinė eiga mm 525
Viršutinių rogių eiga mm 270
Galinės atramos pinolės diametras mm 125
Pinolės kūgis Morse 6
Pinolės eiga mm 260
Pagrindinio variklio galia kW 22(30 opcija)
Elektros srovė V/Hz 380-440/50/60 (3 fazės)

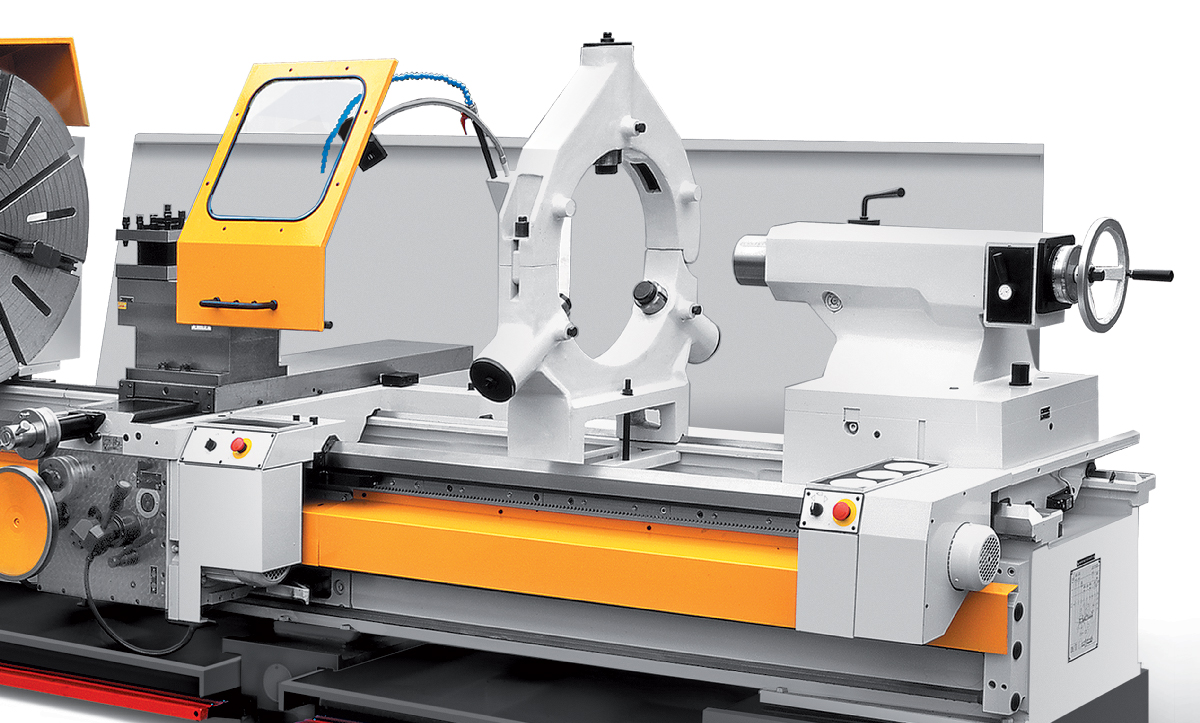

ZMM CU 1000 – sunkios universalios tekinimo-sriegimo staklės, skirtos didelių ir sunkių ruošinių apdirbimui. Maksimalus apdirbamas skersmuo – 1090 mm, atstumas tarp centrų – 1500 – 6000 mm, špindelio kiaurymė – 155 mm. Staklės turi 22 kW pagrindinį variklį, platų apsisukimų ir pastūmų diapazoną bei metrinio, colinio, modulinio ir DP sriegio pjovimo galimybes.

STANDARTINĖ KOMPLEKTACIJA

Keturių krypčių greitosios eigos mechanizmas
Elektrodinaminis stabdis
Špindelio kiaurymė 155 mm
Aušinimo sistema
Keturių padėčių įrankių laikiklis su raktu
Griebtuvo flanšas pagal DIN 6350
V-diržai (6 vienetai)
Keičiamų krumpliaračių komplektas
Įrankių dėžė
Pakuotė – ant padėklo su plastikine apsauga
Viršutinės suporto dalies automatinė mechaninė pastūma
Galinės atramos judėjimas elektriniu varikliu
Šviestuvas
Reguliavimo varžtai ir išlyginimo plokštelės (tarpinės)
Pamatiniai (inkariniai) varžtai
Pagrindinis variklis 22 kW
Špindelio pereinamoji įvorė
Nejudantis špindelio centras
Galinės atramos pinolės redukcinė įvorė
Sraigto ir veleno apsauga
Galinė apsauginė drožlių sienelė per visą staklių ilgį
Griebtuvo apsauga nuo drožlių
Įrankio laikiklio apsauga
Dokumentacija anglų kalba
CE sertifikatas

PAPILDOMA KOMPLEKTACIJA

Nejudantis liunetas 50-300 mm (plokštelės)
Ritinėliai(PWTR) vietoj plokštelių 50 – 300 mm
Nejudantis liunetas 270-520 mm (plokštelės)
Ritinėliai(PWTR) vietoj plokštelių 270 – 520 mm
Judantis liunetas (80-300 mm)
Nejudantis liunetas 470-720 mm (plokštelės)
Nejudantis liunetas 700-950 mm (plokštelės) (tik modeliui CU 1250)
Griebtuvas 4-ių nepriklausomų kumštelių 4334-630/15 DIN 55027, 630 mm (Bison)
Griebtuvas 4-ių nepriklausomų kumštelių 4334-760/15 DIN 55027, 760 mm (Bison)
Griebtuvas 4-ių nepriklausomų kumštelių 4335-1000/15 DIN 55027; 1000 mm (Bison)
Vienos padėties išilginis ribotuvas
Sriegių pjovimo indikatorius
Sukamas centras MT6 type 221-01, apkrova 1600 kg prie 45apm
Sukamas centras 8811R-6R, apkrova 3500 kg, Bison
Sukamas centras 8811R-6RC, apkrova 5000 kg, Bison
Stabdžio pedalas
2 ašių skaitmeninė indikacija
Konusinė liniuotė
Variklis 30kW (vietoje 22 kW)

Brand

ZMM Bulgaria
