| Techninis parametras | Matavimo vnt. | LCC800 | LCC1000 |
|---|---|---|---|
| Aukštis virš centrų | mm | 410 | 510 |
| Maks. apdirbamas skersmuo virš stovo | mm | 890 | 1090 |
| Maks. apdirbamas skersmuo virš skersinio suporto | mm | 490 | 690 |
| Stovo plotis | mm | 700 | 700 |
| Atstumas tarp centrų | mm | 1500; 3000; 4000; 5000; 6000 | 1500; 3000; 4000; 5000; 6000 |
| Špindelio galas DIN 55027 | Nr. | 15 | 15 |
| Priekinio špindelio guolio skersmuo | mm | 200 | 200 |
| Špindelio kiaurymė | mm | 155 | 155 |
| Špindelio kūgis | Metric | 160 | 160 |
| Špindelio greičio diapazonų skaičius | – | 2 | 2 |
| I greičio diapazonas | aps./min. | 2–180 | 2–180 |
| II greičio diapazonas | aps./min. | 8–700 | 8–700 |
| Maks. išilginė pastūma (Z) | m/min. | 8 | 8 |
| Maks. skersinė pastūma (X) | m/min. | 8 | 8 |
| Greitoji X/Z eiga | m/min. | 8 | 8 |
| Maks. skersinio suporto eiga | mm | 525 | 525 |
| Z ašies rutulinis sraigtas | mm | 63 × 10 | 63 × 10 |
| X ašies rutulinis sraigtas | mm | 40 × 10 | 40 × 10 |
| Galinio arkliuko pinolės skersmuo | mm | 125 | 125 |
| Galinio arkliuko pinolės kūgis | Morse | Nr. 6 | Nr. 6 |
| Galinio arkliuko pinolės eiga | mm | 250 | 250 |
| Pagrindinės pavaros galia | kW | 30 | 30 |
| Z ašies servo pavara | kW / Nm | 4,87 / 27 | 4,87 / 27 |
| X ašies servo pavara | kW / Nm | 2,29 / 11 | 2,29 / 11 |
| Maks. špindelio sukimo momentas | Nm | 5000 | 5000 |
| Z ašies traukos jėga | daN | 1600 | 1600 |
| X ašies traukos jėga | daN | 800 | 800 |
| Greito keitimo peilių laikiklio tipas | – | MD1 | MD1 |
| CNC sistema* | – | Siemens | Siemens |
| Svoris, kai DBC 3000 mm | kg | 8800 | 9300 |
CNC TEKINIMO STAKLĖS LCC800 | LCC1000
Gamintojas:
Teirautis dėl prekės:
Ieškote įsigyti įvairių įrankių prie staklių? Kviečiame apsilankyti mūsų e. parduotuvėje:

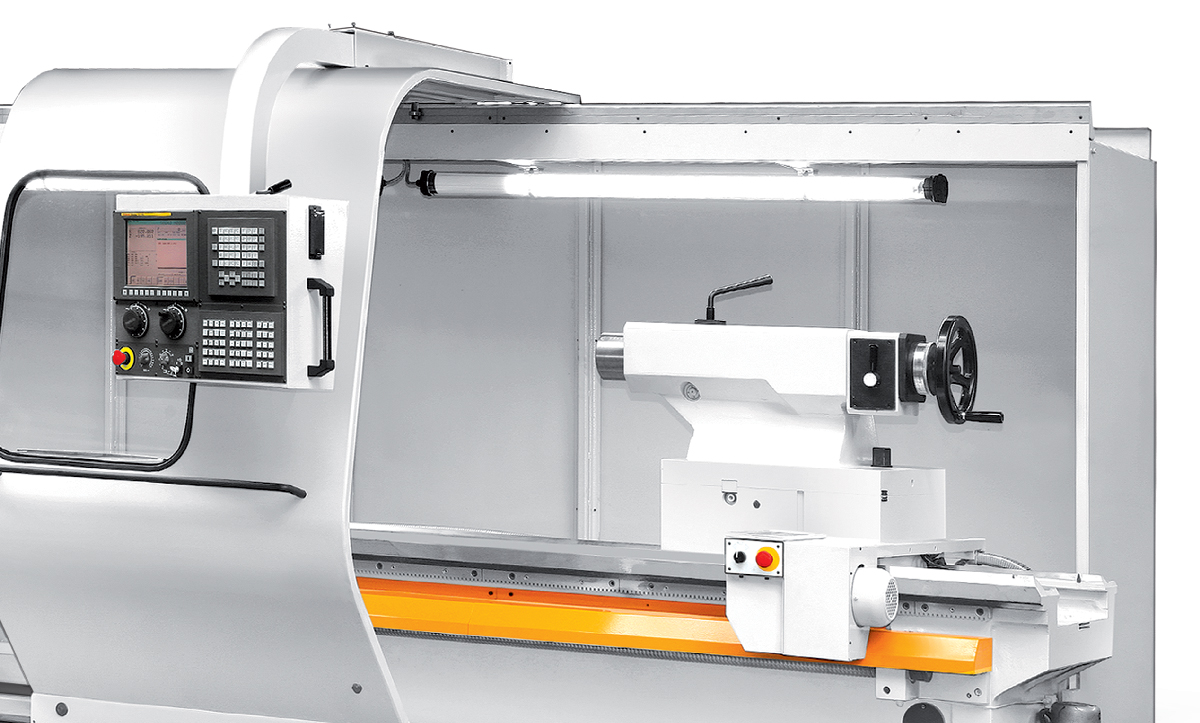

Įrankiai staklėmsZMM LCC800 LCC1000 – sunkios CNC tekinimo staklės su tolygiu špindelio sūkių reguliavimu, skirtos didelių, sunkių ir ilgų ruošinių apdirbimui. Masyvus 700 mm pločio stovas, 155 mm špindelio kiaurymė ir 30 kW pagrindinė pavara leidžia stakles naudoti intensyviems tekinimo darbams vienetinėje ir serijinėje gamyboje.
LCC800 maksimalus apdirbamas skersmuo virš stovo siekia Ø890 mm, o virš skersinio suporto – Ø490 mm. Didesnio LCC1000 modelio atitinkami parametrai yra Ø1090 mm ir Ø690 mm. Atstumas tarp centrų gali būti pasirenkamas nuo 1500 iki 6000 mm.
LCC serijos staklių špindelio sūkiai reguliuojami tolygiai dviejuose diapazonuose: 2–180 ir 8–700 aps./min. Maksimalus špindelio sukimo momentas siekia 5000 Nm. Toks pavaros sprendimas leidžia tiksliai pritaikyti pjovimo režimą pagal apdirbamo ruošinio skersmenį ir atliekamą operaciją.
X ir Z ašyse naudojamos servo pavaros ir rutuliniai sraigtai. Maksimalus X ir Z ašių pastūmos bei greitosios eigos greitis siekia 8 m/min.
LCC serija gali būti komplektuojama C ašimi ir varomų įrankių revolverine galvute, taip išplečiant staklių technologines galimybes. CNC valdymo sistema ir staklių konfigūracija parenkama pagal konkrečius gamybos poreikius.
ZMM Bulgaria LCC800 ir LCC1000 skirtos įmonėms, kurioms reikalingos didelio gabarito CNC tekinimo staklės su lanksčiai pritaikoma konfigūracija. Išsamūs kiekvieno modelio parametrai pateikti skiltyje „Techninė informacija“.
