| Techninis parametras | Matavimo vnt. | Reikšmė |
|---|---|---|
| Aukštis virš centrų | mm | 635 |
| Maks. apdirbamas skersmuo virš stovo | mm | 1320 |
| Maks. apdirbamas skersmuo virš skersinio suporto | mm | 940 |
| Stovo plotis | mm | 700 |
| Atstumas tarp centrų | mm | 1500; 3000; 4000; 5000; 6000 |
| Špindelio galas DIN 55027 | Nr. | 15 |
| Priekinio špindelio guolio skersmuo | mm | 200 |
| Špindelio kiaurymė | mm | 155 |
| Špindelio kūgis | Metric | 160 |
| Špindelio greičio diapazonų skaičius | – | 2 |
| I greičio diapazonas | aps./min. | 2–180 |
| II greičio diapazonas | aps./min. | 8–700 |
| Maks. išilginė pastūma (Z) | m/min. | 8 |
| Maks. skersinė pastūma (X) | m/min. | 8 |
| Greitoji X/Z eiga | m/min. | 8 |
| Maks. skersinio suporto eiga | mm | 650 |
| Z ašies rutulinis sraigtas | mm | 63 × 10 |
| X ašies rutulinis sraigtas | mm | 40 × 10 |
| Galinio arkliuko pinolės skersmuo | mm | 125 |
| Galinio arkliuko pinolės kūgis | Morse | Nr. 6 |
| Galinio arkliuko pinolės eiga | mm | 250 |
| Pagrindinės pavaros galia | kW | 30 |
| Z ašies servo pavara | kW / Nm | 4,87 / 27 |
| X ašies servo pavara | kW / Nm | 2,29 / 11 |
| Maks. špindelio sukimo momentas | Nm | 5000 |
| Z ašies traukos jėga | daN | 1600 |
| X ašies traukos jėga | daN | 800 |
| Greito keitimo peilių laikiklio tipas | – | MD1 |
| CNC sistema | – | Siemens* |
| Svoris, kai DBC 3000 mm | kg | 9800 |

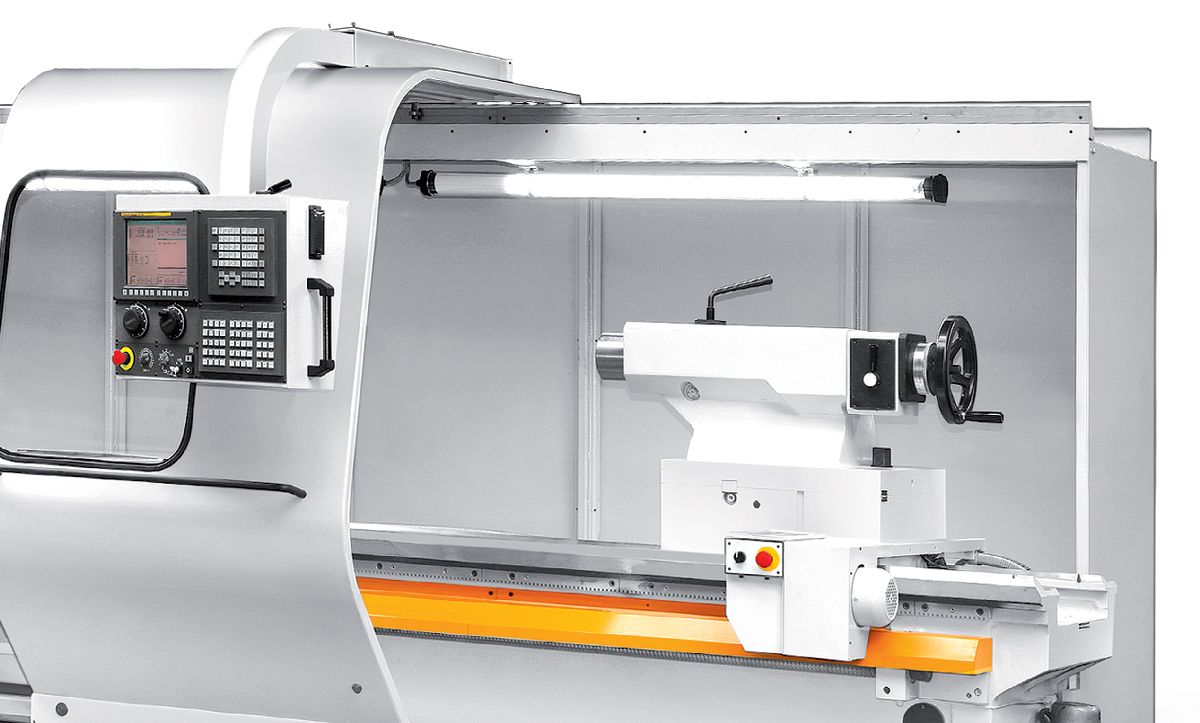

CNC TEKINIMO STAKLĖS LCC1250
Gamintojas:
Teirautis dėl prekės:
Ieškote įsigyti įvairių įrankių prie staklių? Kviečiame apsilankyti mūsų e. parduotuvėje:
Įrankiai staklėmsZMM LCC1250 – sunkios CNC tekinimo staklės su tolygiu špindelio sūkių reguliavimu, skirtos didelių, sunkių ir ilgų ruošinių apdirbimui. Masyvus 700 mm pločio stovas, 155 mm špindelio kiaurymė ir 30 kW pagrindinė pavara leidžia stakles naudoti intensyviems tekinimo darbams vienetinėje ir serijinėje gamyboje.
Maksimalus apdirbamas skersmuo virš stovo siekia Ø1320 mm, o virš skersinio suporto – Ø940 mm. Atstumas tarp centrų gali būti pasirenkamas nuo 1500 iki 6000 mm, todėl LCC1250 tinka didelio skersmens ir ilgų velenų, žiedų, flanšų bei kitų sunkių ruošinių apdirbimui.
Špindelio sūkiai reguliuojami tolygiai dviejuose diapazonuose – 2–180 ir 8–700 aps./min. Maksimalus špindelio sukimo momentas siekia 5000 Nm, todėl staklės pritaikytos darbui su didelio skersmens ruošiniais ir didelėmis pjovimo apkrovomis.
X ir Z ašyse naudojamos servo pavaros ir rutuliniai sraigtai. Maksimalus X ir Z ašių pastūmos bei greitosios eigos greitis siekia 8 m/min.
LCC serijos konstrukcija leidžia stakles pritaikyti pagal konkrečius gamybos poreikius. CNC valdymo sistema gali būti parenkama pagal užsakovo reikalavimus.
ZMM Bulgaria LCC1250 skirtos įmonėms, kurioms reikalingos didelio gabarito CNC tekinimo staklės su didele apdirbimo zona, aukštu sukimo momentu ir lanksčiai pritaikoma valdymo sistema. Išsamūs parametrai pateikti skiltyje „Techninė informacija“.
Brand
ZMM Bulgaria
