| Parametras | HNM 6 VP |
|---|---|
| Konstrukcinio plieno pjovimo storis, priklausomai nuo kampo | 6–4 mm |
| Nerūdijančiojo plieno pjovimo storis, priklausomai nuo kampo | 3–2 mm |
| Pjovimo kampas | 30–140° |
| Variklio galia | 4 kW |
| Darbo stalo matmenys | 900 × 1000 mm |
| Maks. pjovimų skaičius | 30 /min. |
| Peilių matmenys | 200 × 200 mm |
| Alyvos bako talpa | 35 l |
| Maks. darbinis slėgis | 200 bar |
| Ilgis | 900 mm |
| Plotis | 1150 mm |
| Aukštis | 1240 mm |
| Svoris | 1150 kg |

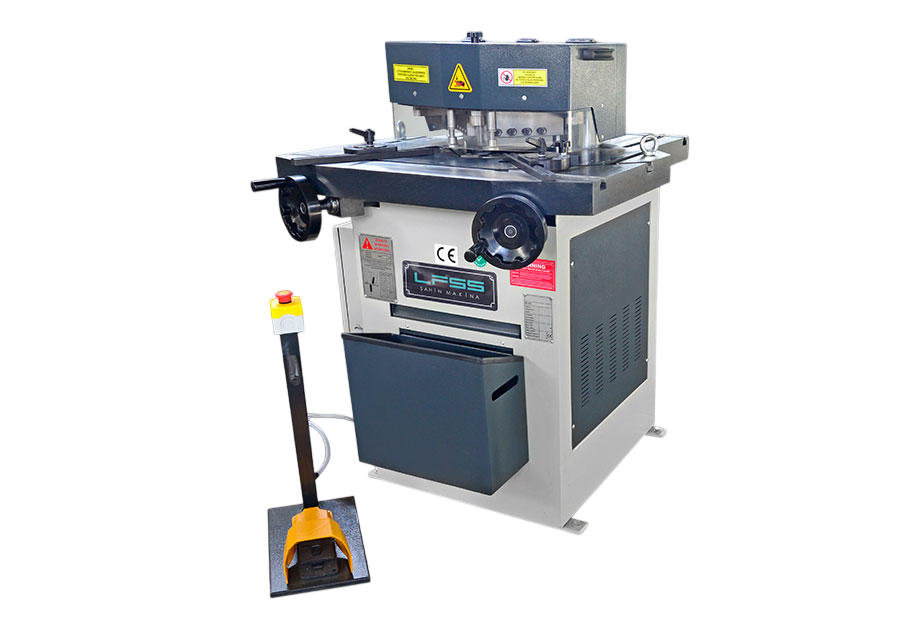

HIDRAULINĖS REGULIUOJAMO KAMPO IŠKIRTIMO STAKLĖS HNM 6 VP
Gamintojas:
Teirautis dėl prekės:
KOMPLEKTACIJA
Reguliuojamo kampo pjovimo peiliai
T formos griovelių darbo stalas
Automatinė peilių tarpo reguliavimo sistema
4 hidrauliniai ruošinio prispaudimo cilindrai
Reguliuojama kampinė atrama
Kojinis valdymo pedalas
Hidraulinė sistema
LFSS Şahin HNM 6 VP hidraulinės reguliuojamo kampo iškirtimo staklės skirtos tiksliam lakštinio metalo kampų iškirtimui. Reguliuojamas pjovimo kampas leidžia vienomis staklėmis atlikti skirtingo kampo iškirtimus, todėl įranga tinkama įvairių lakštinio metalo gaminių ir konstrukcijų ruošinių gamybai.
HNM 6 VP pasižymi standžia suvirinta plienine konstrukcija. Staklių darbo stalas ir viršutinė sija suprojektuoti taip, kad būtų užtikrintas konstrukcijos standumas atliekant pasikartojančias pjovimo operacijas.
Pjovimo kampas reguliuojamas plačiame diapazone. Gamintojas techniniuose duomenyse nurodo 30–140° pjovimo kampą. Maksimali konstrukcinio plieno pjovimo talpa priklauso nuo pasirinkto kampo ir siekia 6–4 mm, o nerūdijančiojo plieno – 3–2 mm.
Darbo stalo matmenys – 900 × 1000 mm. Stalo paviršiuje įrengti T formos grioveliai, kurie palengvina tikslų ruošinio pozicionavimą. Automatinė tarpo tarp peilių reguliavimo sistema leidžia dirbti su skirtingo storio lakštais be papildomo rankinio peilių tarpo nustatymo.
Keturi hidrauliniai prispaudimo cilindrai patikimai fiksuoja ruošinį pjovimo metu ir padeda užtikrinti pasikartojantį pjovimo rezultatą. Peilių ilgis – 200 × 200 mm, o staklės gali atlikti iki 30 pjovimo ciklų per minutę.
HNM 6 VP naudojama 4 kW hidraulinė pavara. Maksimalus darbinis hidraulinės sistemos slėgis siekia 200 bar, o alyvos bako talpa – 35 litrų. Staklės valdomos kojiniu pedalu, todėl operatoriaus rankos lieka laisvos ruošinio pozicionavimui.
LFSS Şahin HNM 6 VP hidraulinės reguliuojamo kampo iškirtimo staklės tinkamos lakštinio metalo apdirbimo, metalo konstrukcijų, skydų, spintų, ventiliacijos elementų ir kitų gaminių gamybai, kai reikalingas tikslus ir pasikartojantis skirtingų kampų iškirtimas.
Gamintojas
SAHINLER
