| Techninis parametras | Reikšmė |
|---|---|
| Modelis | APL-G |
| Staklių tipas | Portalinės CNC gręžimo ir terminio pjovimo staklės |
| Apdirbami ruošiniai | Metalo lakštai ir plokštės |
| Pagrindinės operacijos | Gręžimas, sriegimas, įgilinimas, ženklinimas, plazminis, deguoninis ir kampinis pjovimas |
| Kietlydinio grąžtų skersmuo | Ø10–40 mm |
| Automatinis įrankių keitiklis | 8 vietų |
| Plazminio pjovimo pajėgumas | Iki 80 mm |
| Deguoninio pjovimo pajėgumas | 100 mm pagal techninę suvestinę; iki 150 mm nurodoma gamintojo detaliame aprašyme |
| Kampinis pjovimas | 5 ašių sistema, pagal komplektaciją |
| Pjoviklio aukščio valdymas | Automatinis |
| Pjoviklio apsauga | Magnetinė apsaugos nuo susidūrimo sistema |
| Ženklinimas | Ženklinimo degiklis; galimas plazminis ženklinimas su argonu |
| Gręžimo stalo atrama | Hidraulinė apatinė plokštė |
| Drožlių pašalinimas | Integruotas drožlių transporteris |
| Dūmų ir dulkių šalinimas | Integruota prijungimo / filtravimo sistema |
| Programinė įranga | Lantek Expert |
| Darbo zonos matmenys | Pagal pasirinktą konfigūraciją |
| Plazmos šaltinis | Pagal pasirinktą konfigūraciją |
| Staklių matmenys ir svoris | Pagal pasirinktą darbo zoną ir komplektaciją |
PORTALINĖS GRĘŽIMO IR TERMINIO PJOVIMO STAKLĖS AKYAPAK APL-G
Gamintojas:
Teirautis dėl prekės:
Ieškote įsigyti įvairių įrankių prie staklių? Kviečiame apsilankyti mūsų e. parduotuvėje:
Įrankiai staklėmsPagrindinė įranga ir savybės
- Portalinė CNC staklių konstrukcija.
- Atskiri gręžimo ir terminio pjovimo agregatai priešingose portalo pusėse.
- Kietlydinio grąžtų gręžimo sistema Ø10–40 mm.
- 8 vietų automatinis įrankių keitiklis.
- Sriegimo funkcija.
- Įgilinimo funkcija.
- Plazminio pjovimo sistema.
- Deguoninio pjovimo sistema.
- Automatinis pjoviklio aukščio valdymas.
- Magnetinė pjoviklio apsaugos nuo susidūrimo sistema.
- Ženklinimo degiklis.
- Hidraulinė apatinė plokštė ruošiniui paremti gręžimo metu.
- Integruotas drožlių transporteris.
- Dūmų ir dulkių surinkimo prijungimo sistema.
- Lantek Expert CNC programinė įranga.
Galimos konfigūracijos ir papildoma įranga
- 5 ašių kampinio pjovimo galvutė.
- Skirtingo pajėgumo plazmos šaltiniai pagal pjovimo poreikius.
- Plazminis ženklinimas naudojant argono dujas.
- Darbo zonos dydis pagal gamybos poreikius.
- Deguoninio pjovimo konfigūracija storesnėms plokštėms.
AKYAPAK APL-G portalinės gręžimo ir terminio pjovimo staklės – daugiafunkcė CNC sistema, skirta metalo lakštų gręžimui, sriegimui, įgilinimui, ženklinimui, plazminiam, deguoniniam ir kampiniam pjovimui. Portalinė konstrukcija pritaikyta didelio formato plokštėms ir leidžia vienose staklėse atlikti kelias technologines operacijas, kurios kitu atveju būtų vykdomos atskiruose įrenginiuose.
APL-G konstrukcijoje gręžimo ir pjovimo agregatai sumontuoti priešingose judančio portalo pusėse. Toks išdėstymas leidžia efektyviai išnaudoti staklių darbo zoną ir sumažinti ruošinio perkėlimų skaičių tarp atskirų operacijų. Gamintojas šį modelį orientuoja į plieninių konstrukcijų, laivų statybos, statybos ir sunkiosios mašinų gamybos įmones.

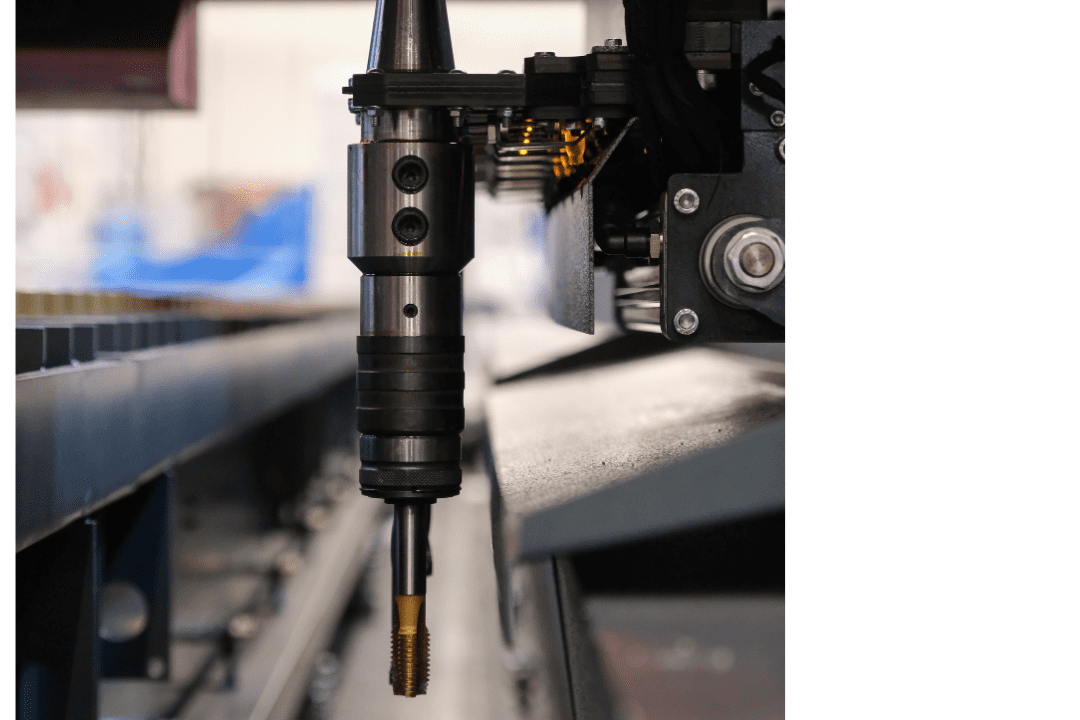

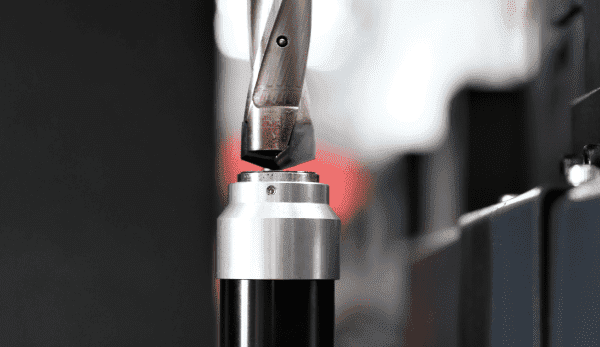

Integruotas gręžimo mazgas skirtas naudoti kietlydinio grąžtus nuo Ø10 iki Ø40 mm. Be gręžimo, APL-G gali atlikti sriegių sriegimą ir įgilinimą. Automatinis 8 įrankių keitiklis sumažina rankinių įrankių keitimų poreikį ir leidžia vienoje programoje atlikti kelias skirtingas mechaninio apdirbimo operacijas.

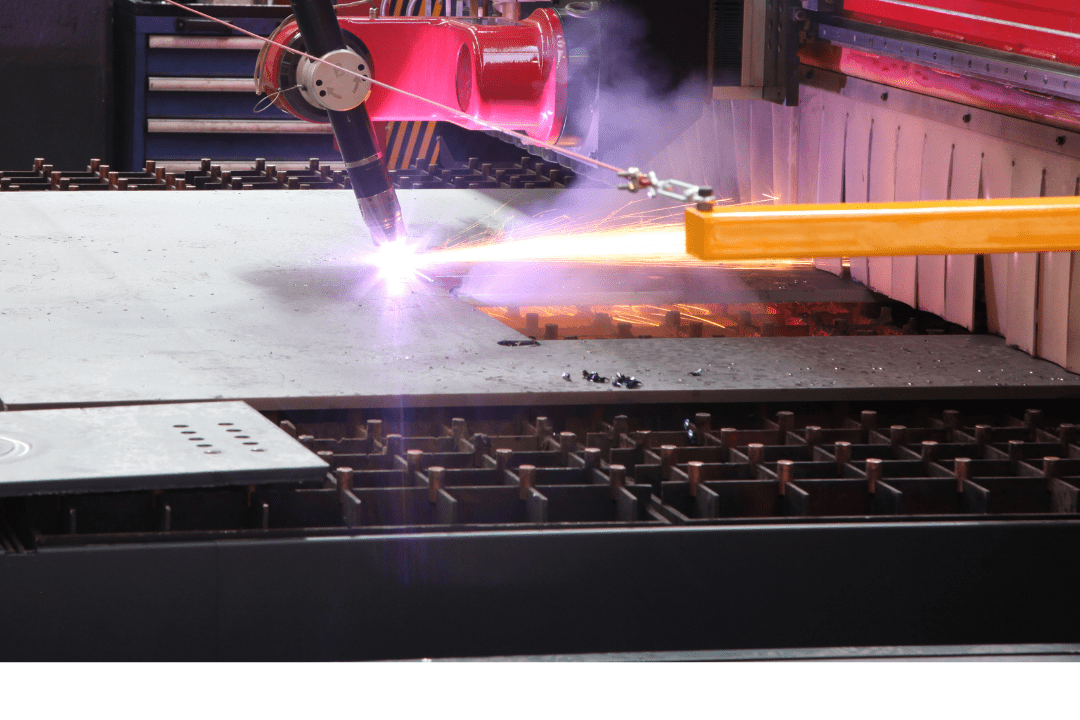

Plazminio pjovimo sistema skirta greitam skirtingų kontūrų išpjovimui ir gali būti naudojama įvairiems laidiesiems metalams apdirbti. Gamintojas nurodo iki 80 mm plazminio pjovimo pajėgumą, priklausomai nuo pasirinkto plazmos šaltinio ir medžiagos. Plazminis pjovimas ypač tinkamas plonesniems ir vidutinio storio lakštams, kai svarbus didesnis pjovimo greitis.
Deguoninio pjovimo sistema skirta storesniam angliniam plienui. Oficialioje produkto puslapio suvestinėje nurodytas 100 mm pajėgumas, tačiau detaliame sistemos aprašyme gamintojas mini iki 150 mm storio medžiagas. Todėl konkretus maksimalus pjovimo storis turi būti tvirtinamas pagal pasirinktos staklių komplektacijos pasiūlymą.
Papildomai APL-G gali būti komplektuojama su 5 ašių kampinio pjovimo galvute, kuri leidžia atlikti nuožulnius pjūvius ir paruošti briaunas suvirinimui. Pjoviklio aukščio valdymo sistema automatiškai palaiko reikiamą atstumą iki ruošinio, o magnetinė apsaugos nuo susidūrimo sistema padeda apsaugoti pjoviklį nuo mechaninių pažeidimų.
Staklėse taip pat numatytas ženklinimo degiklis. Gamintojas nurodo, kad žymės išlieka matomos net po dažymo ar šratavimo. Papildomai galima naudoti plazminį ženklinimą su argono dujomis. Tai patogu gaminant konstrukcinius elementus, kuriuos vėliau reikia identifikuoti surinkimo ar suvirinimo etapuose.

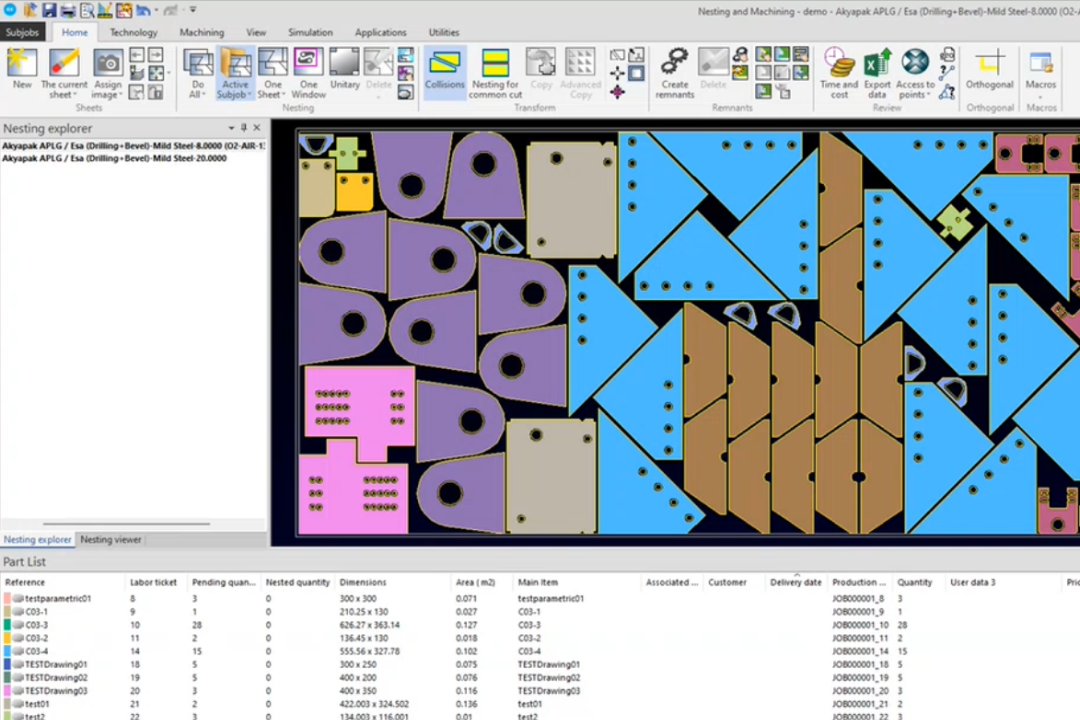

APL-G naudojama „Lantek Expert“ programinė įranga, skirta pjovimo ir gręžimo programoms valdyti, trajektorijoms generuoti, judesiams kontroliuoti bei gamybos duomenims tvarkyti. Tokia sistema leidžia viename procese sujungti lakšto pjovimą ir mechaninį apdirbimą.
AKYAPAK APL-G tinkama įmonėms, kurios siekia vienose CNC staklėse apjungti lakštų gręžimą ir terminį pjovimą, sumažinti tarpinių ruošinio perkėlimų skaičių ir automatizuoti didelių metalinių plokščių apdirbimą.
