| Techninis parametras | Reikšmė |
|---|---|
| Modelis | ADOP |
| Staklių tipas | Kombinuotos CNC gręžimo ir terminio pjovimo staklės |
| Apdirbami ruošiniai | Metalo lakštai ir plokštės |
| Staklių konstrukcija | Nejudantis portalas su judančiomis apdirbimo galvutėmis |
| Apdirbimo operacijos | Gręžimas, sriegimas, įgilinimas, ženklinimas, plazminis, deguoninis ir kampinis pjovimas |
| Kietlydinio grąžtų skersmuo | Ø10–40 mm |
| Automatinis įrankių keitiklis | 10 vietų |
| Plazminio pjovimo pajėgumas | Iki 80 mm |
| Plazmos šaltinis | Hypertherm |
| Deguoninio pjovimo pajėgumas | 100 mm pagal techninę suvestinę; iki 150 mm pagal deguoninio pjovimo sistemos aprašymą |
| Kampinis pjovimas | 5 ašių pjovimo galvutė |
| Pjoviklio aukščio reguliavimas | Automatinis, pagal lanko įtampos grįžtamąjį ryšį |
| Pjoviklio apsauga | Magnetinė apsaugos nuo susidūrimo sistema |
| Ženklinimas | Ženklinimo degiklis, reguliuojamas žymėjimo gylis |
| Gręžimo stalo atrama | Hidraulinė atraminė plokštė |
| Drožlių pašalinimas | Integruotas transporteris |
| Ruošinio paviršiaus valymas | Hidrauliniu varikliu valdomas plieninių drožlių šepetys |
| Ruošinio fiksavimas | Hidrauliniai spaustuvai |
| Medžiagos padavimas | Servopavara, reduktorius ir krumpliastiebinė pavara |
| Ruošinių transportavimas | Ritininis transporteris |
| Dūmų ir dulkių šalinimas | Ištraukimo ir filtravimo sistema |
| Programinė įranga | Lantek Expert |
| Darbo zonos matmenys | Pagal pasirinktą konfigūraciją |
| Staklių matmenys ir svoris | Pagal pasirinktą konfigūraciją |
KOMBINUOTOS GRĘŽIMO IR TERMINIO PJOVIMO STAKLĖS AKYAPAK ADOP
Gamintojas:
Teirautis dėl prekės:
Ieškote įsigyti įvairių įrankių prie staklių? Kviečiame apsilankyti mūsų e. parduotuvėje:
Įrankiai staklėmsPagrindinė įranga ir savybės
- Nejudantis portalas su judančiomis gręžimo ir pjovimo galvutėmis.
- Kietlydinio grąžtų gręžimo sistema Ø10–40 mm.
- Sriegimo ir įgilinimo funkcijos.
- 10 vietų automatinis įrankių keitiklis.
- Plazminio pjovimo sistema su Hypertherm įranga.
- Deguoninio pjovimo galimybė.
- Ženklinimo degiklis su reguliuojamu žymėjimo gyliu.
- Hidraulinė atraminė plokštė gręžimui.
- Integruotas drožlių transporteris.
- Plieninių drožlių valymo šepetys su hidrauline pavara.
- Hidrauliniai ruošinio spaustuvai.
- Servopavara valdomas medžiagos padavimas.
- Ritininis ruošinių transporteris.
- Automatinis pjoviklio aukščio valdymas.
- Magnetinė pjoviklio apsaugos nuo susidūrimo sistema.
- Dūmų ir dulkių ištraukimo prijungimo sistema.
- Lantek Expert programinė įranga.
Konfigūracijos galimybės
- 5 ašių kampinio pjovimo galvutė briaunoms paruošti.
- Plazmos šaltinio parinkimas pagal reikiamą pjovimo pajėgumą.
- Deguoninio pjovimo sistemos konfigūracija storesnėms plokštėms.
- Darbo zonos ir medžiagos padavimo sistemos pritaikymas pagal gamybos poreikius.
AKYAPAK ADOP kombinuotos gręžimo ir terminio pjovimo staklės – daugiafunkcė CNC įranga, skirta metalo lakštams ir plokštėms gręžti, sriegti, įgilinti, ženklinti bei pjauti plazma arba deguonimi. Vienose staklėse sujungtos kelios technologinės operacijos leidžia sumažinti ruošinių perkėlimų tarp skirtingų įrenginių poreikį ir racionaliau organizuoti gamybą.
ADOP konstrukcijoje naudojamas nejudantis portalas, ant kurio sumontuoti judantys gręžimo ir terminio pjovimo agregatai. Lakštas išilgine kryptimi transportuojamas hidraulinių spaustuvų ir servopavaros valdoma padavimo sistema. Toks darbo principas leidžia nuosekliai atlikti mechaninio apdirbimo ir pjovimo operacijas pagal CNC programą.

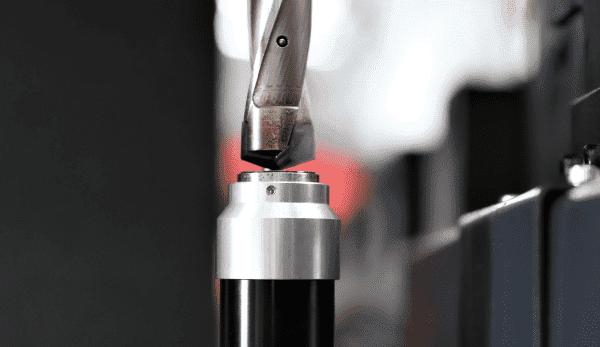

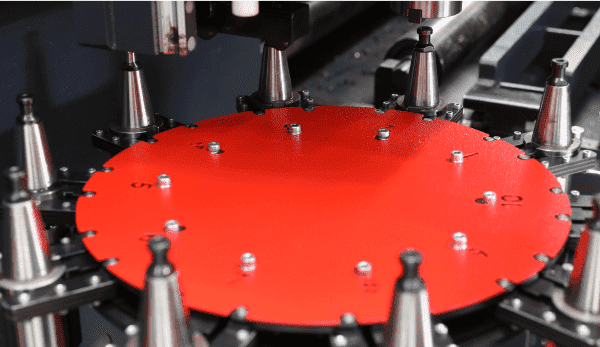

Staklių gręžimo agregatas skirtas nuo Ø10 iki Ø40 mm skersmens kietlydinio grąžtams. Automatinis 10 vietų įrankių keitiklis leidžia vienoje programoje naudoti skirtingus grąžtus ir kitus technologinius įrankius. Be gręžimo, staklėmis galima atlikti sriegimo ir įgilinimo operacijas, todėl detales galima paruošti tolesniam surinkimui.

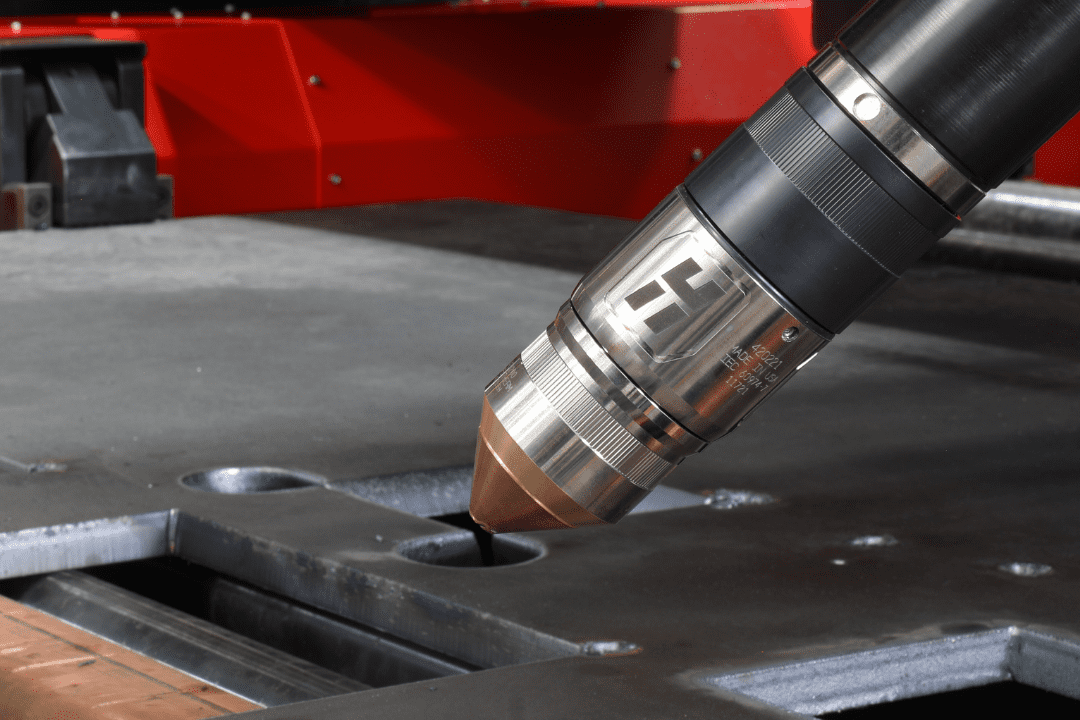

Plazminio pjovimo sistema skirta sudėtingiems kontūrams, angoms ir įvairių formų detalėms išpjauti. Gamintojo deklaruojamas didžiausias plazminio pjovimo pajėgumas siekia 80 mm, tačiau faktinės galimybės priklauso nuo pasirinkto plazmos šaltinio, medžiagos ir pjūvio kokybės reikalavimų.

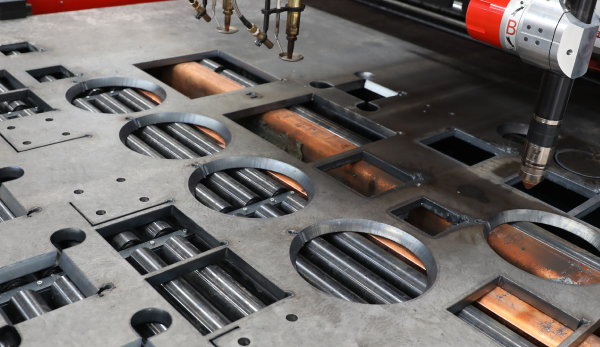

Deguoninio pjovimo sistema skirta storesnėms anglinio plieno plokštėms apdirbti. Gamintojo techninėje suvestinėje nurodytas 100 mm pajėgumas, o detaliame aprašyme – iki 150 mm. Konkretus pjovimo storis turi būti patvirtintas parenkant staklių konfigūraciją.
ADOP turi integruotą ženklinimo degiklį, skirtą detalių identifikavimo ir surinkimo žymoms formuoti. Automatinė pjoviklio aukščio reguliavimo sistema naudoja lanko įtampos grįžtamąjį ryšį, o magnetinė apsauga nuo susidūrimo padeda apsaugoti pjoviklį nuo mechaninių pažeidimų.

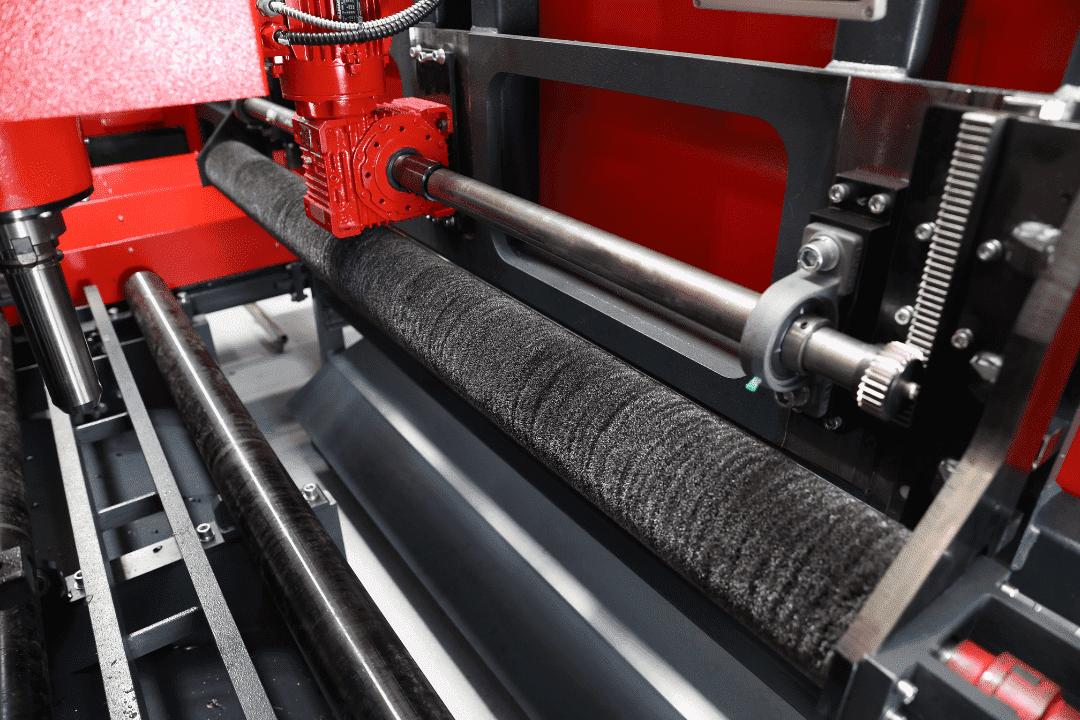

Gręžimo metu lakštą iš apačios palaiko hidraulinė atrama. Drožlėms šalinti naudojamas transporteris, o po gręžimo lakšto paviršių valo ant portalo sumontuotas reguliuojamo aukščio šepetys. Pjovimo proceso metu susidariusiems dūmams ir dulkėms pašalinti numatyta ištraukimo sistema.

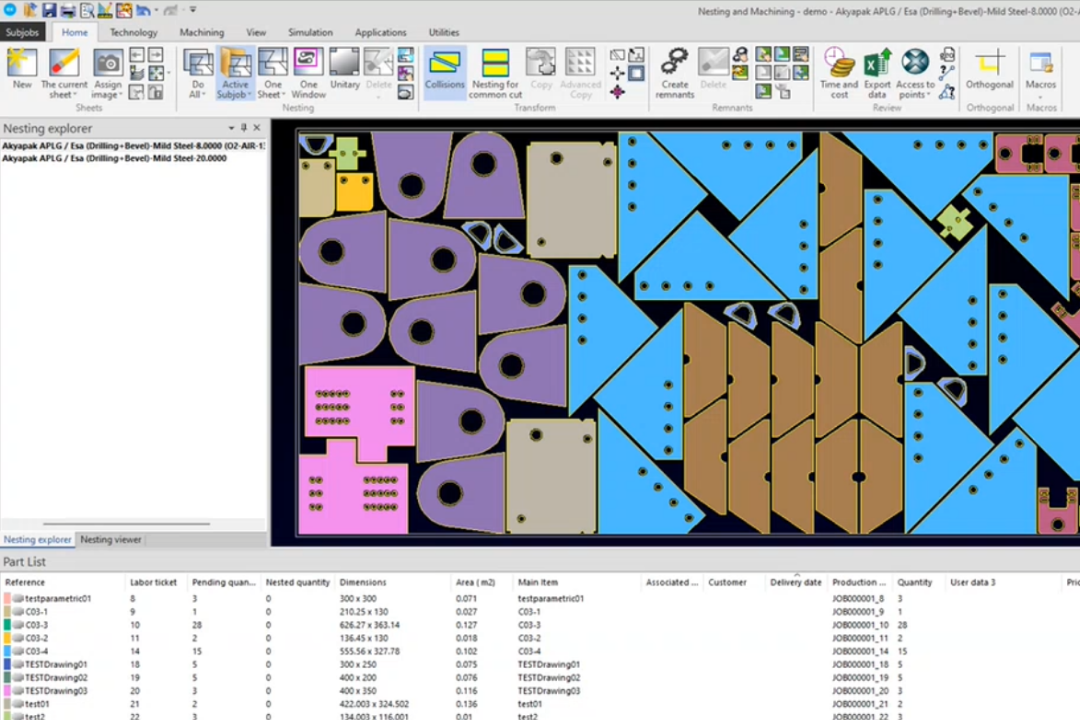

ADOP naudojama Lantek Expert programinė įranga, skirta pjovimo ir gręžimo programoms rengti, įrankių judėjimo trajektorijoms generuoti bei CNC procesui valdyti.
AKYAPAK ADOP skirta plieninių konstrukcijų, mašinų gamybos, sunkiosios pramonės ir kitoms įmonėms, kurios iš metalo plokščių gamina detales su gręžtomis angomis, sriegiais ir sudėtingais pjovimo kontūrais. Automatizuota lakštų padavimo sistema leidžia apjungti kelias apdirbimo operacijas viename gamybos procese.
