| Techninis parametras | Reikšmė |
|---|---|
| Modelis | APL-T |
| Staklių tipas | CNC vamzdžių, profilių ir lakštų terminio pjovimo staklės |
| Apdirbami ruošiniai | Vamzdžiai, profiliai ir metalo lakštai |
| ○ Vamzdžių pjovimo diapazonas | Ø50–400 mm |
| Maksimalus vamzdžio ilgis | Pagal pasirinktą konfigūraciją |
| Maksimalus plazminio pjovimo storis | 80 mm |
| Maksimalus deguoninio pjovimo storis | 150 mm |
| Pjovimo technologijos | Plazminis ir deguoninis pjovimas |
| Plazmos šaltinis | 3 pasirenkami Hypertherm variantai |
| Lakštų pjovimo stalas | Integruotas |
| Lakštų pjovimo darbo zona | Pagal pasirinktą konfigūraciją |
| Pjoviklio aukščio valdymas | Automatinis, pagal lanko įtampą |
| Pjoviklio apsauga | Magnetinė apsaugos nuo susidūrimo sistema |
| Vamzdžių programavimo įranga | Rotary Tube Pro |
| CAD brėžinių importavimas | Taip |
| Dūmų ištraukimo sistema | Zoninė, su automatiškai atidaromomis sklendėmis |
| Stalo atramos | Reguliuojamos grotelės |
| Kampinis pjovimas | 5 ašių kampinio pjovimo galvutė – pagal komplektaciją |
| Deguoninio pjovimo išankstinis kaitinimas | Reguliuojamas |
| Staklių matmenys ir svoris | Pagal pasirinktą konfigūraciją |
VAMZDŽIŲ IR PROFILIŲ PLAZMINIO PJOVIMO STAKLĖS AKYAPAK APL-T
Gamintojas:
Teirautis dėl prekės:
Ieškote įsigyti įvairių įrankių prie staklių? Kviečiame apsilankyti mūsų e. parduotuvėje:
Įrankiai staklėmsPagrindinė įranga ir savybės
- CNC valdoma vamzdžių ir profilių pjovimo sistema.
- Integruotas metalo lakštų pjovimo stalas.
- Galimybė pereiti nuo vamzdžių prie lakštų pjovimo nekeičiant plazminio pjoviklio.
- Automatinis plazminio pjoviklio aukščio reguliavimas.
- Magnetinė pjoviklio apsaugos nuo susidūrimo sistema.
- Reguliuojamos pjovimo stalo atraminės grotelės.
- Zoninė dūmų ištraukimo sistema su automatiškai valdomomis sklendėmis.
- Rotary Tube Pro vamzdžių pjovimo programinė įranga.
- Standartinių ruošinių formų parinkimas ir individualių CAD brėžinių importavimas.
Technologinės ir komplektacijos galimybės
- Vienas iš trijų gamintojo siūlomų Hypertherm plazmos šaltinių.
- Deguoninio pjovimo sistema su reguliuojamu išankstiniu kaitinimu.
- Penkių ašių kampinio pjovimo galvutė.
- Darbo zonos ir vamzdžių apdirbimo ilgio parinkimas pagal gamybos poreikius.
AKYAPAK APL-T vamzdžių ir profilių plazminio pjovimo staklės – CNC valdoma pramoninė įranga, skirta metaliniams vamzdžiams, konstrukciniams profiliams ir metalo lakštams apdirbti. Vienose staklėse derinamos vamzdžių ir lakštų pjovimo galimybės, todėl galima gaminti įvairių formų detales neperkeliant darbo į atskirus pjovimo įrenginius.

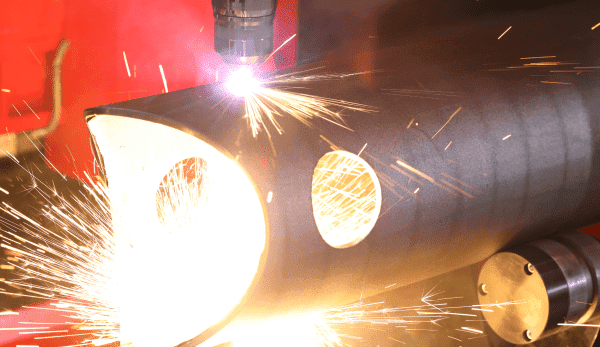

APL-T skirta 50–400 mm skersmens vamzdžiams apdirbti. Staklėmis galima atlikti tiesius ir sudėtingesnių kontūrų pjūvius, formuoti angas bei ruošti vamzdžių sujungimus. Gamintojo pateikiama programinė įranga leidžia pasirinkti iš anksto paruoštas detalių formas arba importuoti individualius CAD brėžinius.
Staklėse naudojama plazminio pjovimo technologija su pasirenkamu „Hypertherm“ plazmos šaltiniu. Gamintojas siūlo tris skirtingus šaltinio variantus, kurių konkretūs parametrai parenkami pagal apdirbamų ruošinių rūšį ir storį. Deklaruojamas didžiausias plazminio pjovimo pajėgumas siekia 80 mm.

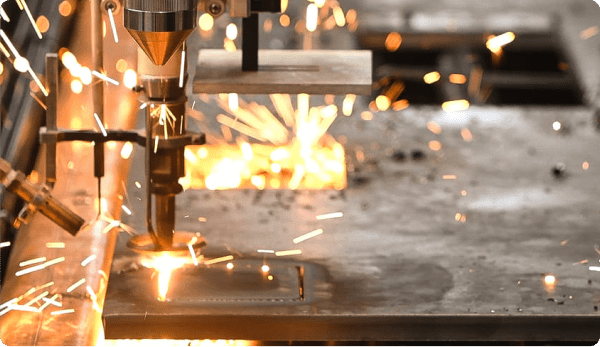

APL-T taip pat turi deguoninio pjovimo galimybę. Ši technologija skirta storesniems angliniams ir mažai legiruotiems plienams apdirbti. Gamintojo deklaruojamas didžiausias deguoninio pjovimo storis – 150 mm. Automatinė sistema leidžia valdyti pjovimo procesą ir nustatyti reikiamą išankstinio kaitinimo trukmę.

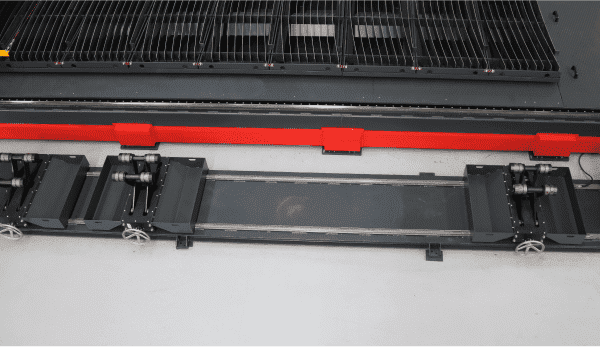

Integruotas lakštų pjovimo stalas išplečia staklių pritaikymą. Operatorius gali pereiti nuo vamzdžių prie lakštų pjovimo nekeisdamas plazminio pjoviklio. Pjovimo stalo konstrukcijoje numatytos automatiškai atidaromos dūmų ištraukimo zonos ir reguliuojamos atraminės grotelės.
Pjoviklio aukštis valdomas automatiškai, naudojant lanko įtampos grįžtamąjį ryšį ir CNC valdymą. Magnetinė apsaugos nuo susidūrimo sistema skirta pjovikliui apsaugoti nuo mechaninių pažeidimų. Gamintojo siūloma penkių ašių kampinio pjovimo galvutė suteikia galimybę atlikti pasvirusius pjūvius vamzdžiuose ir lakštuose, įskaitant briaunų paruošimą suvirinimui.

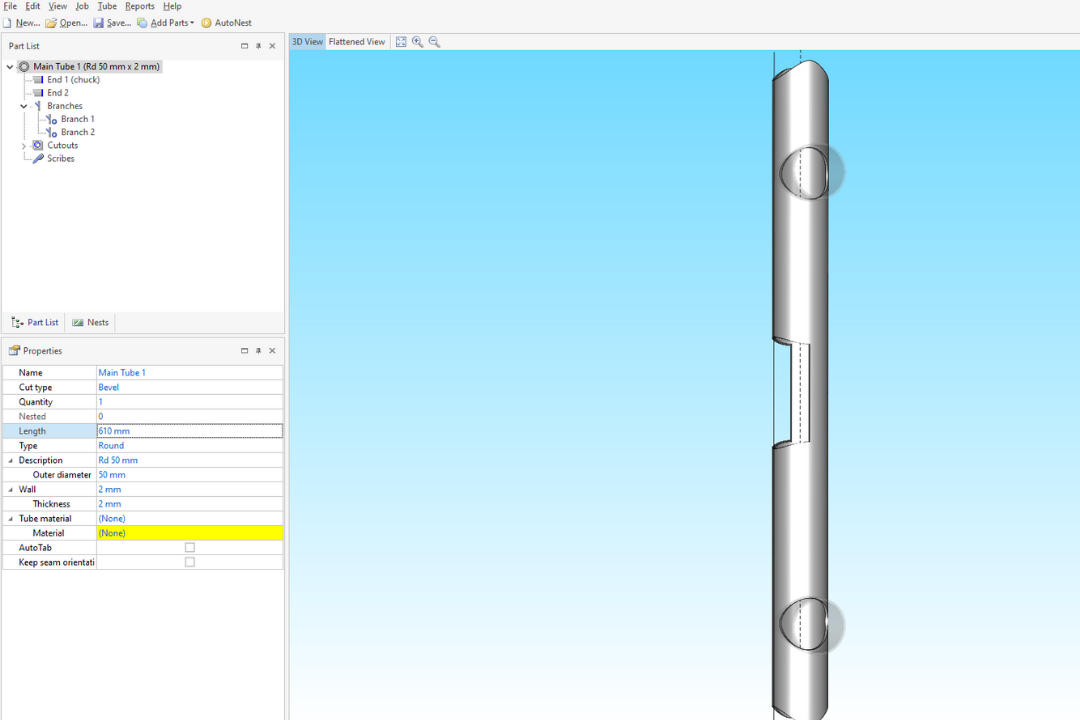

APL-T naudojama „Rotary Tube Pro“ programinė įranga, skirta vamzdžių bei profilių pjovimo programoms rengti. Operatorius gali naudoti standartines geometrines formas, kurti individualius sujungimus ir importuoti CAD duomenis. Programinė įranga palengvina sudėtingų vamzdinių konstrukcijų detalių paruošimą be būtinybės kiekvieną detalę projektuoti trimatėje CAD aplinkoje.
AKYAPAK APL-T pritaikytos metalo konstrukcijų, transporto priemonių, energetikos įrangos ir pramoninių vamzdynų komponentų gamybai. Vamzdžių ir lakštų pjovimo technologijų derinys leidžia vienomis staklėmis atlikti skirtingas terminio pjovimo operacijas.
