Pagrindinė įranga ir savybės
- Pneumatinis sriegimo variklis.
- Dvigubas balansuojamas aliuminio laikiklis.
- 1280 mm darbinis spindulys.
- Reguliuojama dujinė spyruoklė.
- Rutuliniuose guoliuose sumontuoti laikiklio lankstai.
- Standartinė daugiakryptė sriegimo galvutė.
- Pozicionavimo magnetas greitam suklio sulygiavimui.
- Oro paruošimo filtras su slėgio reguliatoriumi ir tepimo įtaisu.
- Greitojo sriegiklių laikiklių keitimo sistema pagal pasirinktą modelį.
Papildoma komplektacija
- LST01 – automatinė įrankio tepimo sistema.
- GR1 sriegiklių laikikliai su reguliuojama apsaugine sankaba.
- GR2 sriegiklių laikikliai ET 500 versijai su GR2 sukliu.
- Sriegiklių laikikliai be apsauginės sankabos.
- BMGR1 ir BMGR2 – papildomi pozicionavimo magnetai.
- MPS10GR1 ir MPS10GR2 – gręžimo griebtuvai 0,5–10 mm įrankiams.
- MCA001 – mobilusis stovas su ratukais ir stabdžiais.
- BML001 – 800 × 600 mm darbinis stalas su T formos grioveliais.
- BML002A – 600 × 300 mm šoninė tvirtinimo plokštė su T formos grioveliais.
- CCM001 – mobilusis stovas su pakeliama kolona.
- CCF100 – mobilusis stovas su centrine laikiklio kolona.
Įrankių laikikliai ir papildoma įranga parenkami pagal modelį bei numatomas sriegimo operacijas. ET 500 įrankių tvirtinimo sistemą būtina patvirtinti prieš užsakant.

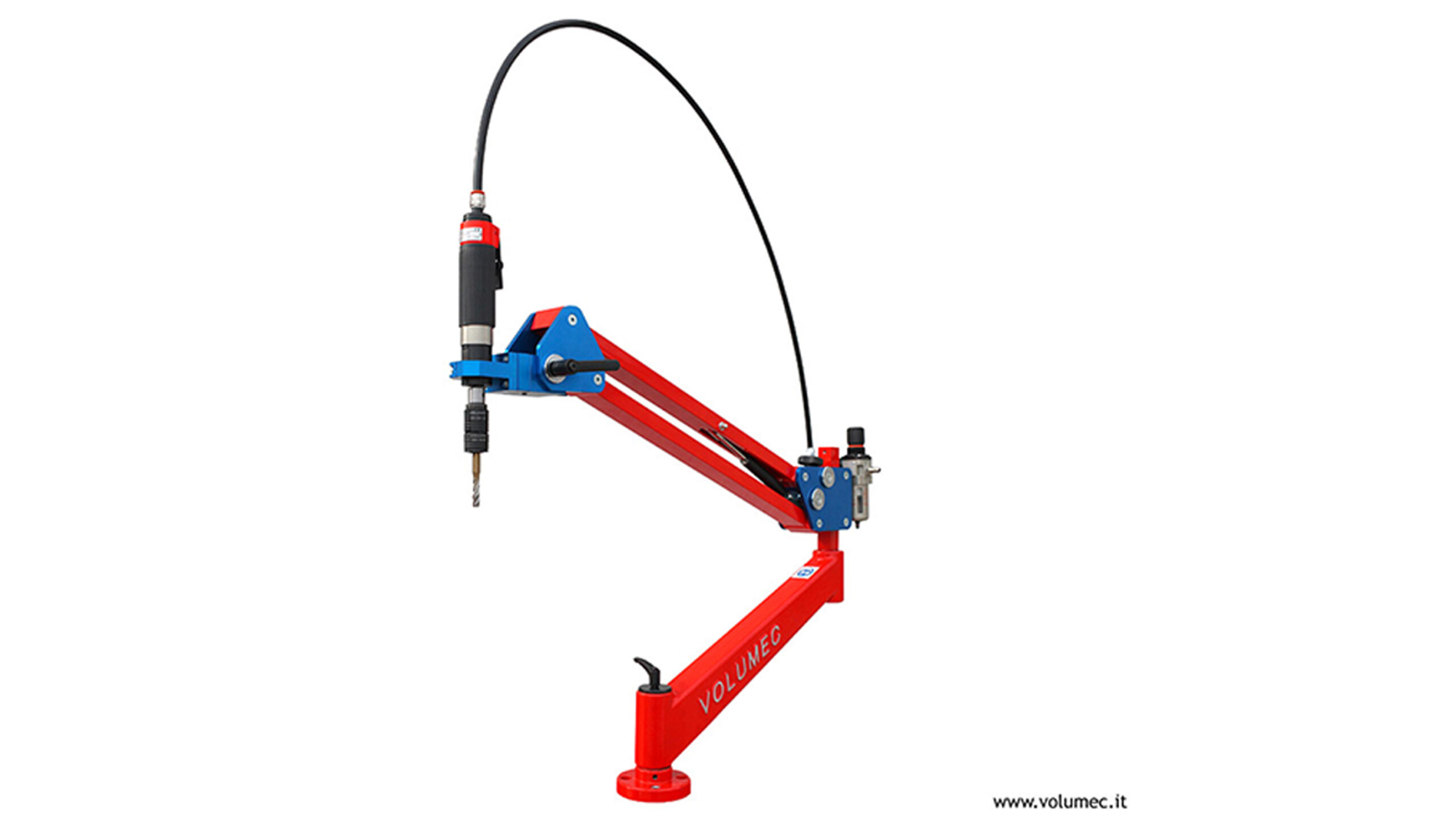

VOLUMEC ET pneumatiniai sriegimo įrenginiai – Italijoje gaminama įranga, skirta vidiniams sriegiams formuoti metaliniuose ruošiniuose. VOLUMEC ET seriją sudaro keturi modeliai: ET 220, ET 300, ET 350 ir ET 500. Visi jie turi dvigubą balansuojamą aliuminio laikiklį, pneumatinę pavarą ir daugiakryptę sriegimo galvutę, leidžiančią atlikti vertikalias, horizontalias bei kampines sriegimo operacijas.
Modeliai skiriasi sriegimo pajėgumu, sukimo momentu ir sukimosi greičiu. ET 300 skirtas M3–M8 sriegiams pliene, ET 220 ir ET 350 – M3–M12, o ET 500 – M3–M16. Pneumatiniai varikliai leidžia pasirinkti įrenginį pagal dažniausiai naudojamus sriegiklių matmenis ir reikalingą darbo greitį. Papildomų greičio modulių šiems modeliams nereikia.
ET 300 turi didžiausią šios serijos tuščiosios eigos sukimosi greitį – 650 aps./min. – ir 16 Nm sukimo momentą, esant 6 bar oro slėgiui. ET 220 sukimosi greitis yra 310 aps./min., o sukimo momentas – 24 Nm. ET 350 pasiekia 350 aps./min. ir 28 Nm. Didžiausio pajėgumo ET 500 modelio sukimosi greitis siekia 450 aps./min., o sukimo momentas – 38 Nm.
Visų keturių modelių darbinis spindulys siekia 1280 mm. Dvigubas lankstomas laikiklis leidžia patogiai perkelti sriegimo galvutę tarp skirtingose ruošinio vietose esančių skylių. Specialaus aliuminio konstrukcija yra standi ir kompaktiška, o baigus darbą laikiklį galima sulankstyti, kad jis užimtų mažiau vietos.
Laikiklio judėjimą palengvina reguliuojama dujinė spyruoklė ir rutuliniuose guoliuose sumontuoti lankstai. Balansavimo sistema kompensuoja sriegimo galvutės svorį ir padeda operatoriui tiksliai nukreipti įrankį į apdirbamą skylę. Pozicionavimo magnetas palengvina greitą suklio sulygiavimą su ruošiniu.
Standartinė daugiakryptė galvutė leidžia atlikti sriegimo operacijas ne tik statmenai horizontaliam ruošinio paviršiui, bet ir kitomis kryptimis. Ši galimybė naudinga apdirbant korpusines detales, suvirintas konstrukcijas bei gaminius, kurių sriegimo skylės išdėstytos skirtingose plokštumose.
ET serijos įrenginiuose naudojama pneumatinė pavara, kuriai reikalingas suslėgto oro tiekimas. Gamintojas nurodo 6 bar slėgiu išmatuotas sukimo momento reikšmes. Oro paruošimui naudojamas filtras su slėgio reguliatoriumi ir tepimo įtaisu. Pneumatinės pavaros konstrukcija leidžia atlikti pasikartojančias sriegimo operacijas be atskirų elektrinių greičio valdymo modulių.
Naudojant sriegiklių laikiklius su reguliuojama apsaugine sankaba galima sriegti tiek kiaurymes, tiek aklinąsias skyles. Sankaba padeda riboti sriegikliui perduodamą sukimo momentą ir sumažina įrankio sugadinimo riziką atsiradus per didelei apkrovai. Konkretūs sriegiklių laikikliai parenkami pagal pasirinkto modelio įrankių tvirtinimo sistemą ir naudojamų sriegių matmenis.
Papildomai VOLUMEC siūlo LST01 automatinę tepimo sistemą. Ji įsijungia kiekvienos sriegimo operacijos metu ir tiekia nustatytą tepalo kiekį į darbo zoną. Taip pat galima pasirinkti mobiliuosius stovus, darbo stalus su T formos grioveliais, papildomus sriegiklių laikiklius ir kitus ruošinių tvirtinimo priedus.
VOLUMEC ET serija skirta metalo apdirbimo, mašinų gamybos, surinkimo ir remonto įmonėms, kuriose reguliariai atliekamos sriegimo operacijos. Keturi modeliai suteikia galimybę pasirinkti įrangą pagal sriegimo pajėgumą ir darbo greitį, išlaikant bendrą 1280 mm darbinį spindulį bei kompaktišką balansuojamo laikiklio konstrukciją.
