| Techninis parametras | CRATER A-700 | CRATER A-760 |
|---|---|---|
| Pjovimo galimybės | ||
| Pjovimo būdas | Automatinis, iš apačios kylantis diskas | |
| Pjovimo kampų diapazonas | Nuo –75° iki +75° | |
| Fiksuojami kampai | 0°, 15°, 22,5°, 30°, 45°, 60° ir 75° į abi puses | |
| Tarpinių kampų nustatymas | Yra | |
| Pjovimo disko skersmuo | Ø700 mm | Ø760 mm |
| Disko tvirtinimo skylė | Ø38 mm | Ø38 mm |
| Techniniai parametrai | ||
| Staklių tipas | Automatinės kampinio profilių pjovimo staklės | |
| Apdirbamos medžiagos | Aliuminio, PVC ir tinkami spalvotųjų metalų profiliai | |
| Pjovimo variklio galia | 5,5 kW / 7,5 AG | 5,5 kW / 7,5 AG |
| Maitinimas | 400 V, 3 fazės, 50/60 Hz | 400 V, 3 fazės, 50/60 Hz |
| Disko sukimosi greitis | 2000 aps./min. | 2000 aps./min. |
| Disko padavimo sistema | Hidropneumatinė | |
| Disko kilimo greitis | Reguliuojamas | |
| Ruošinio prispaudimas | 2 vertikalūs ir 1 horizontalus pneumatinis spaustuvas | |
| Saugos valdymas | Dviejų rankų sistema | |
| Viršutinis apsauginis gaubtas | Automatiškai atsidarantis | |
| Darbo zonos apšvietimas | LED | |
| Disko tepimas | Purškiamojo tepimo sistema | |
| Suslėgto oro slėgis | 6–8 bar | 6–8 bar |
| Oro sąnaudos | 140 l/min. | 150 l/min. |
| Staklių matmenys (P × I × A) | 2050 × 1740 × 1690 mm | 2050 × 1740 × 1690 mm |
| Pakuotės matmenys (P × I × A) | 1620 × 1450 × 1950 mm | 1620 × 1450 × 1950 mm |
| Staklių svoris | 650 kg | 660 kg |
AUTOMATINĖS ALIUMINIO PROFILIŲ PJOVIMO STAKLĖS ATECH CRATER A-700 | A-760
Gamintojas:
Teirautis dėl prekės:
Standartinė komplektacija
- 1 vnt. Ø700 mm (A-700) arba Ø760 mm (A-760) pjovimo diskas.
- 2 vertikalūs pneumatiniai ruošinio spaustuvai.
- 1 horizontalus pneumatinis ruošinio spaustuvas.
- Automatinė hidropneumatinė pjovimo disko padavimo sistema.
- Reguliuojamas pjovimo disko kilimo greitis.
- Standartinių ir tarpinių pjovimo kampų nustatymo mechanizmas.
- Dviejų rankų saugos valdymo sistema.
- Automatiškai atsidarantis viršutinis apsauginis gaubtas.
- Purškiamojo pjovimo disko tepimo sistema.
- Suslėgto oro pistoletas.
- Pjovimo zonos LED apšvietimas.
Papildoma komplektacija
- Ritininis profilių transporteris.
- Papildomas horizontalus pneumatinis spaustuvas.
- Drožlių ištraukimo kolektorius.

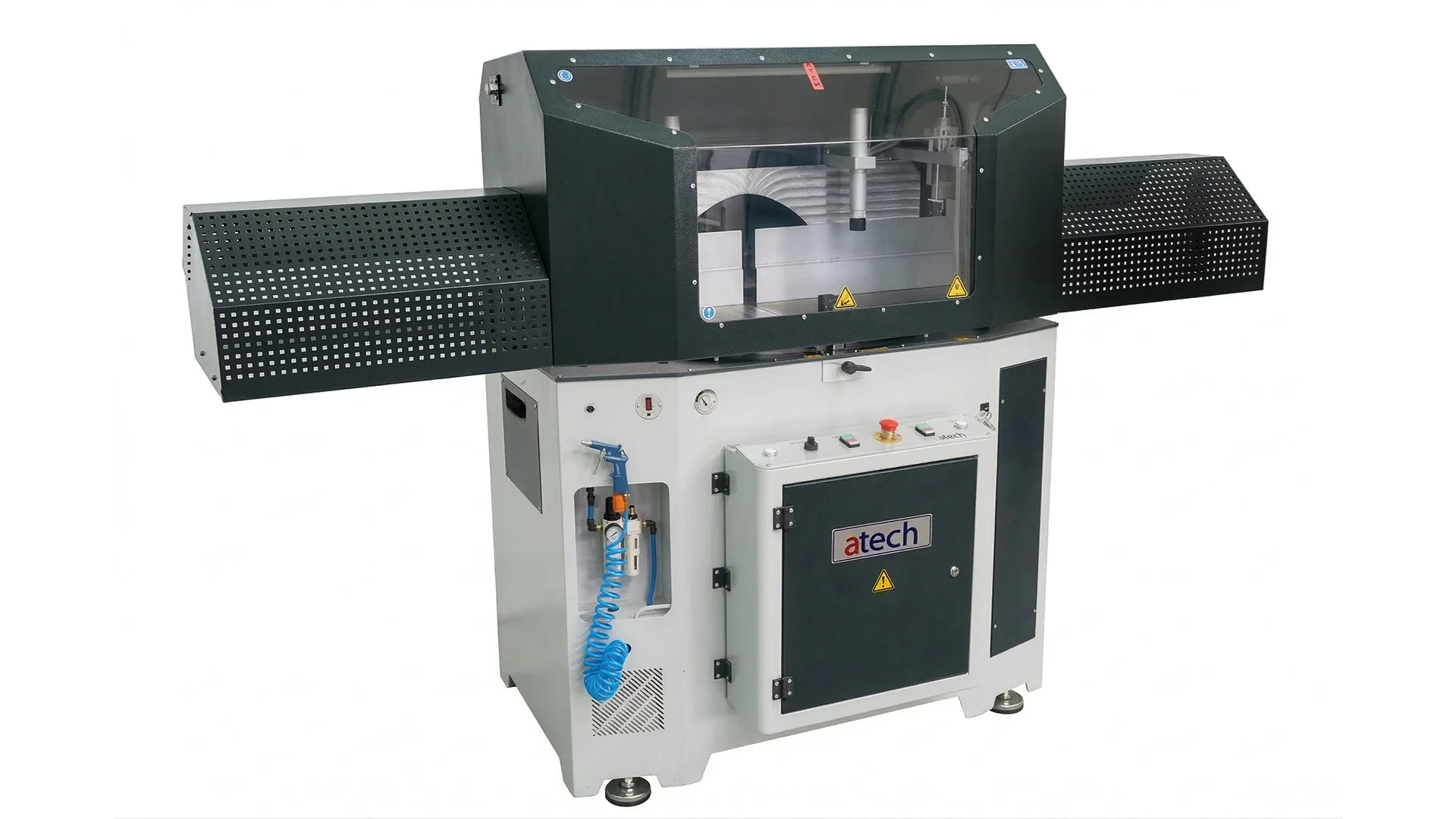

ATECH CRATER A-700 / A-760 automatinės aliuminio profilių pjovimo staklės – didelio pajėgumo pramoninė įranga, skirta aliuminio, PVC ir kitų tinkamų spalvotųjų metalų profiliams pjauti tiesiais bei kampiniais pjūviais. Abiejų modelių konstrukcija paremta iš apačios kylančiu pjovimo disku ir automatine hidropneumatine jo padavimo sistema.
CRATER A-700 komplektuojamos su Ø700 mm, o CRATER A-760 – su Ø760 mm pjovimo disku. Didesnis A-760 diskas suteikia platesnes galimybes apdirbti stambesnio skerspjūvio ruošinius. Abu modeliai pritaikyti aliuminio langų, durų, fasadų, pramoninių rėmų ir kitų profilinių konstrukcijų gamybai.
Staklėse įrengtas 5,5 kW galios trifazis variklis, o pjovimo disko sukimosi greitis siekia 2000 aps./min. Tvirta staklių konstrukcija skirta darbui su dideliais profiliais. Hidropneumatinė sistema automatiškai pakelia diską pjovimo metu, o jo kilimo greitį galima reguliuoti pagal apdirbamo ruošinio savybes ir matmenis.
Abiejų modelių pjovimo kampas reguliuojamas nuo –75° iki +75°. Numatytos fiksuotos 0°, 15°, 22,5°, 30°, 45°, 60° ir 75° kampų padėtys į abi puses, taip pat galimybė pasirinkti tarpinius kampus. Toks reguliavimo diapazonas leidžia ruošti tiek standartines, tiek individualių konstrukcijų kampines jungtis.
Ruošiniams pritvirtinti naudojami du vertikalūs ir vienas horizontalus pneumatinis spaustuvas. Šie spaustuvai išlaiko profilį pjovimo metu, o pageidaujant galima užsakyti papildomą horizontalų spaustuvą. Ilgesniems profiliams paremti siūlomas ritininis transporteris.
Standartinėje komplektacijoje numatyta pjovimo disko purškiamojo tepimo sistema. Ji padeda sumažinti trintį ir užtikrinti tinkamas pjovimo sąlygas. Drožlių pašalinimui gali būti prijungtas papildomas ištraukimo kolektorius, o suslėgto oro pistoletas naudojamas darbo zonai valyti.
Operatoriaus saugumui įrengta dviejų rankų valdymo sistema ir automatiškai atsidarantis viršutinis apsauginis gaubtas. Vidinis LED apšvietimas pagerina pjovimo zonos matomumą ir palengvina ruošinio pozicionavimą.
ATECH CRATER A-700 ir A-760 skirtos įmonėms, kurioms reikalingas didesnio skerspjūvio profilių kampinis pjovimas, platus pjovimo kampų diapazonas ir automatinis disko padavimas. Tinkamas modelis pasirenkamas įvertinus apdirbamų profilių skerspjūvį, jų formą ir gamintojo pjovimo pajėgumų diagramą.
